FTSH-112-01-L-DH

厂牌: SAMTEC
产品描述: 可切割,针座 1.27mm 2 24pin 3.4A 250nm 金 黑色 SMD,P=1.27mm,卧贴 贴片安装 15.24mm(长度)*10.89mm(高度)
供应商型号: UA-FTSH-112-01-L-DH
供应商: 海外现货
标准整包数: 1

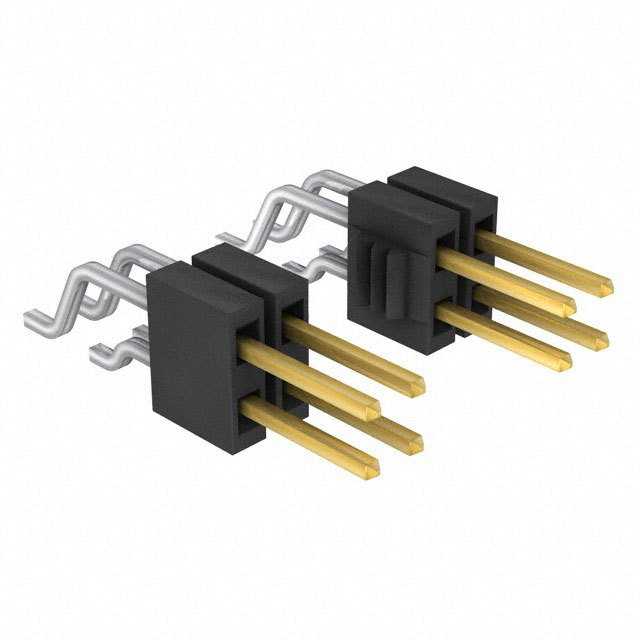

SAMTEC 矩形连接器 - 针座 - 公插针 FTSH-112-01-L-DH

FTSH-112-01-L-DH概述

    # 电子元器件技术手册:FTSH-1XX-XX-XXX-DH产品概述
    本文档包含机密及专有信息。设计、制造、复制、使用、专利权及销售权利均由SAMTEC, Inc保留。未经SAMTEC, Inc明确书面同意,不得披露或部分披露给任何未经授权的个人或实体,亦不得以任何形式再现、转让或纳入其他项目中。

    1. 产品简介


    产品类型
    FTSH-1XX-XX-XXX-DH是一种双水平终端条连接器,属于SAMTEC公司的FTSH系列。它具有多种选项,包括不同镀层和尾部处理方式,适用于各种精密电子设备中。
    主要功能
    - 双水平终端结构,确保稳定可靠的电气接触;
    - 多种镀层和尾部处理选择,适应不同的使用环境;
    - 紧凑设计,节省空间,适用于高密度电路板。
    应用领域
    - 高速数据通信
    - 工业自动化控制
    - 医疗电子设备
    - 消费电子设备

    2. 技术参数


    | 参数 | 值 |

    | 连接器类型 | 双水平终端条连接器 |
    | 尾部镀层选项 | -L:10µ"选择性金镀层,接触区域,尾部为哑光锡镀层
    -F:3µ"选择性金镀层,接触区域,尾部为哑光锡镀层
    -S:30µ"选择性金镀层,接触区域,尾部为哑光锡镀层
    -H:30µ"金镀层,接触区域,尾部为3µ"金镀层 |
    | 绝缘材料 | LCP(UL 94-V0) |
    | 导体材料 | 磷青铜合金510,等级A,符合联邦规范QQ-B-750,弹簧硬度 |
    | 最小推力 | 0.5磅 |
    | 引脚数量 | 可变,根据具体型号确定 |
    | 推荐工作环境 | -40°C至+85°C |
    | 安装方式 | 用于焊接或压接 |

    3. 产品特点和优势


    - 稳定性强:双水平终端设计增强了接触的可靠性,减少了信号传输中的干扰。
    - 多样化选择:多种镀层选项,能够适应各种严苛的工作环境,提高了产品的适应性和耐用性。
    - 紧凑设计:适用于高密度电路板设计,有效节约空间。
    - 高性价比:通过合理的设计,确保了产品的高性能同时保持经济实惠的价格。

    4. 应用案例和使用建议


    应用案例
    - 高速数据通信系统:在需要高频信号传输的应用中,如数据中心的交换机连接器,FTSH-1XX-XX-XXX-DH可以确保信号的快速准确传输。
    - 医疗设备:在精确度要求极高的医疗电子设备中,其可靠的连接能力和耐久性是关键因素。
    使用建议
    - 在高温环境中使用时,应确保连接器的镀层选择合适,以防止温度过高导致连接不稳定。
    - 在安装过程中,严格按照手册操作,避免引脚弯曲或损坏,影响正常使用。

    5. 兼容性和支持


    FTSH-1XX-XX-XXX-DH连接器与同系列的其他型号和其他标准接口兼容,便于系统的集成。SAMTEC公司提供全面的技术支持和售后服务,包括安装指导和技术咨询。

    6. 常见问题与解决方案


    问题1:引脚弯曲或断裂
    - 解决方案:安装时避免过度施力,使用专用工具进行压接或焊接。检查并更换损坏的引脚。
    问题2:信号传输不稳定
    - 解决方案:检查引脚是否正确插入并牢固连接,确保焊接质量良好。如有必要,重新焊接到位。

    7. 总结和推荐


    综上所述,FTSH-1XX-XX-XXX-DH是一款集高效、稳定、耐用于一体的电子元器件。其双水平终端设计和多样化的镀层选项使其在多种应用场景中表现出色。强烈推荐在需要高可靠性的电子系统中使用此连接器。

FTSH-112-01-L-DH参数

参数
额定电流 3.4A
颜色 黑色
间距-配接 1.27mm
防护等级 -
针脚数 24pin
触头镀层厚度 - 配接 250nm
类型 可切割,针座
触头镀层 - 配接
排数 2
长*宽*高 15.24mm(长度)*10.89mm(高度)
通用封装 SMD,P=1.27mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 管装

FTSH-112-01-L-DH厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FTSH-112-01-L-DH数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC FTSH-112-01-L-DH FTSH-112-01-L-DH数据手册

FTSH-112-01-L-DH封装设计

查看详情并下载
Symbol
Footprint
3D Model
