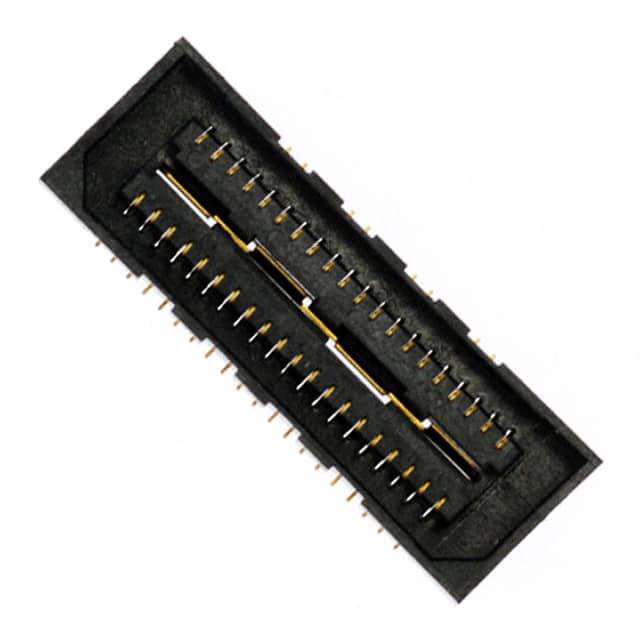

QSE-020-01-F-D-A-K

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距40p双排排母 板对板, QSE系列, 直角, 表面
供应商型号: N-QSE-020-01-F-D-A-K
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSE-020-01-F-D-A-K

QSE-020-01-F-D-A-K概述

    电子元器件产品技术手册

    产品简介


    本手册详细介绍了QSE系列双排高密度插座(High Speed Double Row Socket Assembly)的主要功能及应用领域。这些插座适用于各种高性能连接需求,如计算机、通信设备、工业自动化等领域。其主要功能在于提供可靠的信号传输和接地解决方案,以确保设备之间的高效互联。

    技术参数


    - 插位数: 20、40、60,某些型号可达到80、100个插位(每行)
    - 插脚风格: -01:0.1280英寸(3.251毫米),-GP:引导柱,-FL:摩擦锁,-RT1:固定选项
    - 镀层选项: 选择性3微英寸金接触区,-F;选择性10微英寸金接触区,-L;接触区30微英寸金,尾部3微英寸金,-H;接触区50微英寸电抛光选择性金,尾部3微英寸金,-C;接触区30微英寸金,尾部锡铅合金(90/10±5%),-STL;接触区3微英寸金,尾部锡铅合金(90/10±5%),-FTL;接触区10微英寸金,尾部锡铅合金(90/10±5%),-LTL;接触区30微英寸金,尾部锡铅合金(90/10±5%),-S
    - 包装方式: 盘装(BLANK),带卷式(-TR),全卷带式(-FR)
    - 材料: 绝缘体为LCP,UL94V-0防火等级;颜色为黑色;接触针为磷青铜;接地平面为磷青铜

    产品特点和优势


    QSE系列插座拥有多种镀层选项,能够适应不同的应用需求,如高温、高压环境下的使用。其独特的摩擦锁和引导柱设计提供了出色的机械稳定性。此外,该系列产品支持多种包装方式,方便在不同制造环境中使用。

    应用案例和使用建议


    QSE系列插座广泛应用于高性能计算系统和通信设备中,用于提供稳定的数据传输接口。例如,在服务器机房中,可以将QSE插座作为模块化背板连接的关键组件,以实现不同模块间的高效互连。使用建议:根据具体应用环境选择合适的插位数和镀层选项,确保最佳性能和使用寿命。

    兼容性和支持


    QSE系列插座与其他电子元器件具有良好的兼容性,可以方便地集成到现有的硬件平台中。制造商Samtec公司提供了详尽的技术支持和售后服务,包括样品测试、技术咨询和售后维护等。

    常见问题与解决方案


    - 问题1: 插座在长时间使用后出现松动。
    - 解决方法: 检查并确认插位数、镀层选项和机械稳定性是否满足应用需求。如有需要,可以考虑选用带有摩擦锁或引导柱的选项来增强稳定性。

    - 问题2: 插座插入力过高。
    - 解决方法: 确认插座的安装方向和连接方法是否正确。若使用自动放置设备时,避免选择锁定夹(-LC)选项,因为该选项需要较高的插入力。推荐使用手动放置设备以确保插入过程顺畅。

    总结和推荐


    总体而言,QSE系列双排高密度插座凭借其优异的性能、多样化的配置选项以及广泛的兼容性,在高性能连接解决方案领域表现出色。如果您需要在严苛环境下获得稳定且可靠的信号传输和接地保障,强烈推荐使用QSE系列插座。

QSE-020-01-F-D-A-K参数

参数
触头镀层
板上高度 3.25mm
针脚数 40pin
接合堆叠高度 5mm,8mm,11mm,14mm,16mm,19mm,25mm
触头镀层厚度 76nm
类型 Center Strip Contacts,Receptacle
间距 800μm
排数 2
长*宽*高 21.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QSE-020-01-F-D-A-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSE-020-01-F-D-A-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QSE-020-01-F-D-A-K QSE-020-01-F-D-A-K数据手册

QSE-020-01-F-D-A-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 4.346 ¥ 36.941
96+ $ 4.223 ¥ 35.8955
192+ $ 3.213 ¥ 27.3105
480+ $ 2.9682 ¥ 25.2297
960+ $ 2.3562 ¥ 20.0277
4800+ $ 1.7136 ¥ 14.5656
13056+ $ 1.6218 ¥ 13.7853
28128+ $ 1.5402 ¥ 13.0917
库存: 30
起订量: 25 增量: 1
交货地:
最小起订量为:25
合计: ¥ 923.52
直接购买
加入购物车
