首页  >  产品百科  >  ZF5S-25-01-T-WT

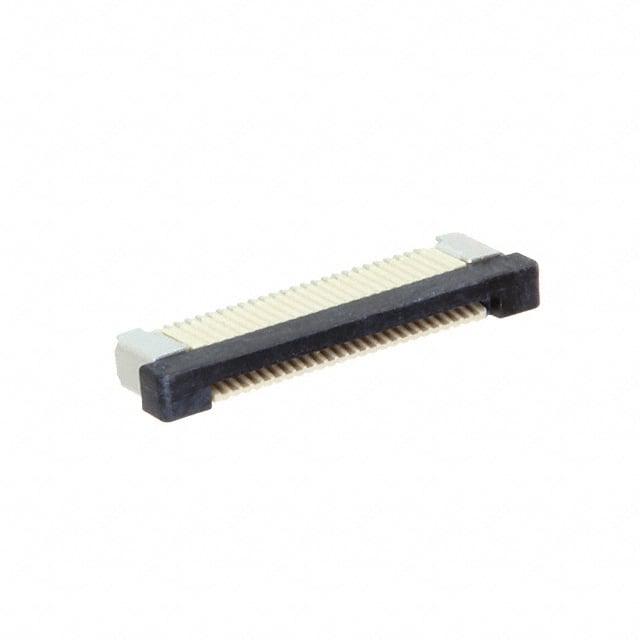

ZF5S-25-01-T-WT

产品分类: FFC/FPC连接器
厂牌: SAMTEC
产品描述: Samtec FPC插座 边缘连接器, ZF1系列, 表面
供应商型号: N-ZF5S-25-01-T-WT
供应商: 云汉优选
标准整包数: 1
SAMTEC FFC/FPC连接器 ZF5S-25-01-T-WT

ZF5S-25-01-T-WT概述

    # ZF5S系列FPC连接器技术手册

    产品简介


    ZF5S系列FPC连接器是一种设计用于柔性印刷电路(Flexible Printed Circuit, FPC)连接的小型化高密度接口。此系列产品适用于消费电子、通信设备、便携式医疗设备等领域,提供高效且可靠的电气连接解决方案。ZF5S连接器具有多种规格,可以满足不同的设计需求,适用于各种尺寸和布局的电路板设计。

    技术参数


    以下是ZF5S系列FPC连接器的技术规格与性能参数:
    - 连接器针距:0.5mm
    - 连接器厚度:0.30mm(典型值)
    - 连接器宽度:1.60mm至3.12mm(根据型号变化)
    - 引脚数量:最多可达20个引脚
    - 连接器高度:不超过2.24mm
    - 最大额定电流:1A(每个触点)
    - 工作温度范围:-40°C至+85°C
    - 环境湿度:≤95%RH
    - 防尘防潮等级:IPX0

    产品特点和优势


    ZF5S系列FPC连接器拥有以下几个独特的优势:
    1. 高密度设计:由于针距仅为0.5mm,ZF5S能够容纳更多的引脚,实现更高的布线密度,适合空间有限的应用场合。
    2. 卓越的电气性能:最大额定电流达到1A,保证了优异的电气传输能力,有效降低信号损失。
    3. 广泛的温度适应性:工作温度范围宽广,能够在极端环境中保持稳定表现。
    4. 易于集成:提供灵活的设计选项,便于集成到现有系统中。
    5. 可靠性高:通过严格的品质控制流程,确保了长期使用的可靠性。

    应用案例和使用建议


    应用案例
    ZF5S系列FPC连接器广泛应用于智能手机、平板电脑、可穿戴设备等消费电子产品中。例如,在智能手表设计中,ZF5S连接器可用于连接主板与显示屏,确保小型化和高效能。
    使用建议
    1. 在进行PCB布局时,应避免将其他组件放置于连接器封装区域,以防止干扰。
    2. 安装过程中应注意对准ZF5主体和PCB边缘,确保正确固定。
    3. 选择合适的柔性线路板材料和厚度(如0.5mm),并根据实际情况调整布局和焊接工艺。

    兼容性和支持


    ZF5S系列FPC连接器具有广泛的兼容性,适用于大多数常见的柔性印刷电路板。同时,Samtec公司提供了全面的技术支持服务,包括样品申请、设计咨询和技术文档,确保用户在项目开发过程中获得及时有效的帮助。

    常见问题与解决方案


    1. 连接器安装困难
    - 解决方法:检查引脚位置是否对齐,并确认PCB上对应焊盘的精度。

    2. 电气连接不良
    - 解决方法:清洁连接器和焊盘,重新焊接确保牢固接触。

    3. 装配过程中断裂
    - 解决方法:采用适当的装配工具,按照正确的压力进行操作。

    总结和推荐


    综上所述,ZF5S系列FPC连接器凭借其高密度设计、卓越的电气性能和广泛的适用范围,成为了众多电子设备的理想选择。无论是在消费电子还是专业设备领域,ZF5S都能为用户提供可靠高效的连接解决方案。我们强烈推荐这一系列产品给需要高性能、紧凑型连接解决方案的设计者和制造商。

ZF5S-25-01-T-WT参数

参数
端接 焊盘
外壳颜色 自然色
针脚数 25pin
扁平柔性类型 FFC
间距 500μm
触头镀层
连接器/触头类型 底部
板上高度 2.1mm
额定电流 1.8A
长*宽*高 18.15mm(长度)*5.66mm(高度)
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 管装

ZF5S-25-01-T-WT厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ZF5S-25-01-T-WT数据手册

厂牌 PDF简要描述 下载
SAMTEC FFC/FPC连接器 SAMTEC ZF5S-25-01-T-WT ZF5S-25-01-T-WT数据手册

ZF5S-25-01-T-WT封装设计

查看详情并下载
Symbol
Footprint
3D Model
