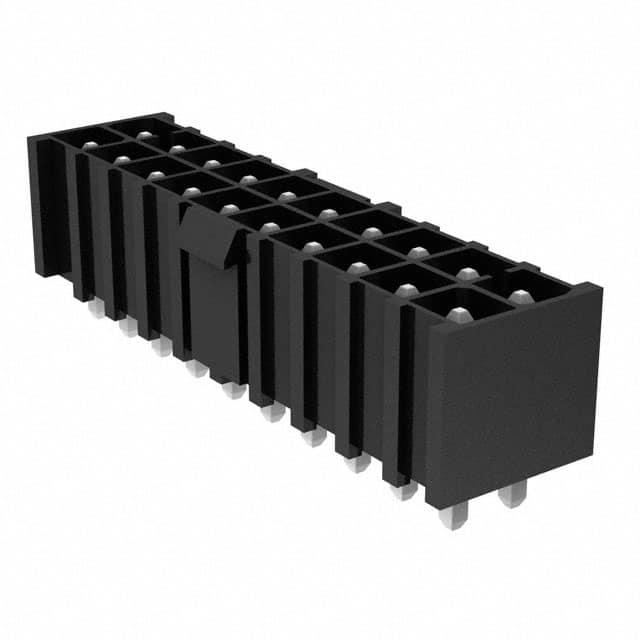

IPBT-110-H1-T-D-K

厂牌: SAMTEC
产品描述: Samtec 4.19mm间距20p双排排针 线对板连接器, IPBT系列, 直角, 通孔安装
供应商型号: IPBT-110-H1-T-D-K
供应商: 云汉优选
标准整包数: 100
SAMTEC 矩形连接器 - 针座 - 公插针 IPBT-110-H1-T-D-K

IPBT-110-H1-T-D-K概述


    产品简介


    本文介绍的是SAMTEC公司生产的双排终端组件(型号为IPBT-1XX-XX-XX-D-XX),该产品主要用于高功率电路设计,适用于多种电子设备。其主要功能是实现信号的高效传输和连接,特别是在需要高可靠性和稳定性的场合,如工业自动化、通信系统等领域。

    技术参数


    以下是该产品的关键技术参数:
    - 尺寸和间距:每个位置之间的间距为4.19mm(典型值),可容纳2到15个位置。
    - 引脚样式:提供多种引脚样式选项,包括高功率通孔(-H1)、表面贴装(-H2)和高功率通孔堆叠(-H3至-H6)。
    - 材料:绝缘体采用UL 94 VO等级的LCP材料,呈黑色;端子材料为高铜合金。
    - 镀层选项:可选电镀锡(-T和-TM)和金(-L和-S)。
    - 包装方式:所有零件除2和3个位置外均采用管装方式,2和3个位置零件采用层装方式。
    - 公差范围:引脚直径允许公差为±0.008mm(0.20mm)。
    - 安装角度:提供直角(-RA)和直立(默认)安装方式。
    - 锁定机构:可选配引导柱(-GP)和极化键(-K)。

    产品特点和优势


    - 可靠性高:采用高铜合金端子材料和UL 94 VO等级的LCP绝缘材料,保证了产品的长期稳定性和耐用性。
    - 多种安装方式:提供了多种引脚样式和安装角度,能够满足不同应用场景的需求。
    - 易于集成:兼容各种标准插头和插座,方便与其他电子元件无缝对接。
    - 灵活性强:通过不同的组合选项,可以根据具体需求定制组件配置,提高设计灵活性。

    应用案例和使用建议


    该双排终端组件可以广泛应用于各种高功率电路系统中,如通信设备、工业控制系统和医疗设备等。例如,在通信系统中,它可以用于高速数据传输接口的连接;在工业自动化设备中,它可以用于电机控制和传感器信号传输。
    使用建议:
    - 在设计时需考虑散热问题,确保良好的通风条件以防止过热。
    - 根据应用场景选择合适的引脚样式和镀层,以提高可靠性和耐久性。
    - 确保安装角度正确,避免信号干扰或接触不良。

    兼容性和支持


    该产品具有良好的兼容性,可以与其他标准电子元件和设备无缝连接。SAMTEC公司提供全面的技术支持和服务,包括产品咨询、设计支持和售后维护等。用户可以通过官方网站获取更多技术支持资料和联系客服。

    常见问题与解决方案


    - 问题1:如何正确安装该组件?
    - 解答:根据制造商提供的安装指南进行操作,确保安装角度正确,避免过度弯曲引脚。

    - 问题2:如何判断产品是否合格?
    - 解答:检查每个引脚的直径公差,确保在规定的范围内。此外,还需进行必要的电气测试,确保连接可靠。
    - 问题3:如何处理产品损坏?
    - 解答:首先联系制造商的技术支持团队,他们会提供详细的维修指南或更换服务。

    总结和推荐


    综上所述,SAMTEC公司的双排终端组件是一款高性能、高可靠性的电子元件,非常适合于各种高功率电路的设计和应用。它不仅具有多样化的安装选项和镀层选择,还提供了良好的兼容性和强大的技术支持。因此,我们强烈推荐该产品给需要高效连接解决方案的工程师和技术人员。

IPBT-110-H1-T-D-K参数

参数
针脚数 20pin
间距-配接 4.2mm
排数 2
排距 4.2mm
防护等级 -
类型 Header,Locking Ramp
颜色 黑色
触头镀层厚度 - 配接 -
触头镀层 - 配接
额定电流 10.3A
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装
