首页  >  产品百科  >  HTSW-114-14-L-S

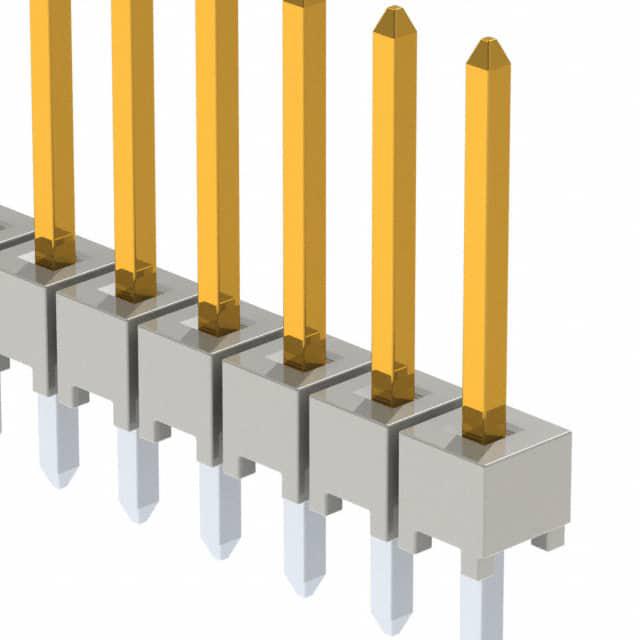

HTSW-114-14-L-S

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Header,Push-Pull 1 14pin 推锁 Male Pin 自然色 通孔安装 35.56mm(长度)*2.54mm(高度)
供应商型号: UA-HTSW-114-14-L-S
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 HTSW-114-14-L-S

HTSW-114-14-L-S概述


    产品简介


    HTSW–116–11–G–S 和 TSW–209–09–F–S–RA 是 Samtec 公司生产的高性能电子连接器。这些连接器适用于各种工业和消费电子产品,提供多种引脚数和布局选择。它们主要用于实现电子设备之间的信号传输和电源分配。这些连接器具有优秀的电气特性和机械稳定性,特别适合于需要高可靠性和耐用性的应用场景。

    技术参数


    - 引脚间距:0.100 英寸(2.54 毫米)或 0.200 英寸(5.08 毫米)
    - 每行引脚数:1 至 50
    - 终端材料:磷青铜
    - 镀层选项:金或锡镀层(50 微英寸镍底层)
    - 操作温度范围:金镀层时为 -55°C 至 +125°C;锡镀层时为 -55°C 至 +105°C
    - 电压等级:最大 550 VAC(与 SSW 配对),500 VAC(与 BCS 或 ESQ 配对),450 VAC(与 BCS 或 SSM -RA/-RE 配对),400 VAC(与 CES 配对)
    - 认证:RoHS 合规,无铅焊接

    产品特点和优势


    1. 高度可配置性:支持多种引脚数和布局,适应不同应用需求。
    2. 卓越的电气性能:提供高达 550 VAC 的电压等级,确保安全可靠。
    3. 宽温度范围:能够在极端环境下正常工作,适用于严苛的工业环境。
    4. 高电流承载能力:单个引脚的最大电流承载能力达到 6.3 安培,满足大功率应用需求。
    5. 多种镀层选项:根据客户需求提供金或锡镀层,确保长期使用可靠性。

    应用案例和使用建议


    应用案例
    这些连接器广泛应用于工业自动化、汽车电子、通信设备和消费电子产品中。例如,在汽车电子系统中,它们可以用于连接传感器和执行器,保证信号传输的稳定性和可靠性。
    使用建议
    1. 环境考虑:选择合适的镀层(金或锡)以应对不同的工作环境。
    2. 热管理:对于高电流应用,确保适当的散热措施,避免过热问题。
    3. 机械保护:在安装过程中,注意防护措施,防止物理损伤影响连接器的性能。

    兼容性和支持


    这些连接器可以与多种电缆和板端连接器配对使用,如 SSW、SSQ、ESQ 等。Samtec 公司提供了详尽的技术支持和维护服务,包括设计指导、样品供应和技术咨询等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 检查插针和插座是否完全对接,确认镀层是否完好 |
    | 热膨胀导致接触不良 | 使用抗热膨胀材料,确保良好的接触面 |
    | 镀层腐蚀 | 选择适当的镀层材料,定期进行维护 |

    总结和推荐


    HTSW–116–11–G–S 和 TSW–209–09–F–S–RA 连接器凭借其高可靠性、广泛的适用性和出色的电气性能,在众多应用领域表现出色。其多样化的配置选项和优异的环境适应性使其成为理想的选择。强烈推荐这些连接器用于需要高性能和高可靠性的应用场景。
    希望这篇综述能够帮助您更好地了解和应用这些电子元器件。如果您有任何疑问或需要进一步的技术支持,请联系 Samtec 公司。

HTSW-114-14-L-S参数

参数
针脚数 14pin
类型 Header,Push-Pull
颜色 自然色
触头类型 Male Pin
紧固类型 推锁
排数 1
触头端接 -
长*宽*高 35.56mm(长度)*2.54mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 袋装

HTSW-114-14-L-S厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HTSW-114-14-L-S数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC HTSW-114-14-L-S HTSW-114-14-L-S数据手册

HTSW-114-14-L-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.6749 ¥ 14.0356
1000+ $ 0.7868 ¥ 6.5937
2000+ $ 0.66 ¥ 5.5305
5000+ $ 0.5453 ¥ 4.5692
10000+ $ 0.444 ¥ 3.7209
库存: 127
起订量: 75 增量: 1
交货地:
最小起订量为:1
合计: ¥ 14.03
直接购买
加入购物车
