首页  >  产品百科  >  HSEC8-125-01-S-DV-A-K-TR

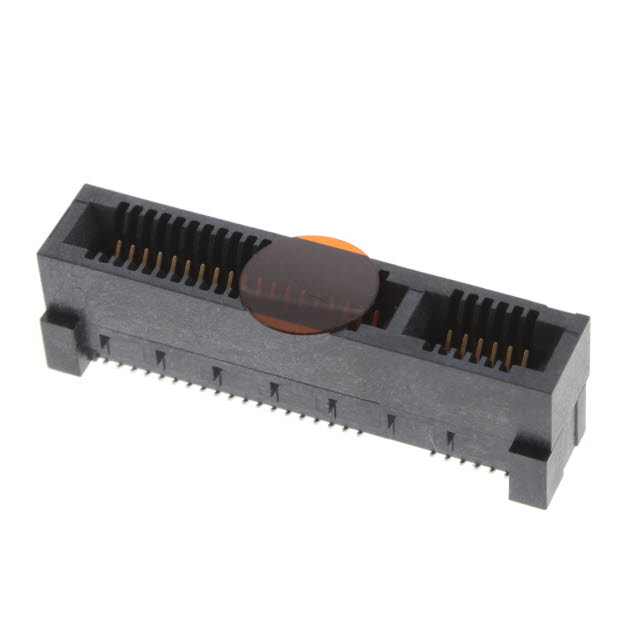

HSEC8-125-01-S-DV-A-K-TR

厂牌: SAMTEC
产品描述: Samtec 边缘连接器, HSEC8-DV系列, 2行, 50路, 0.8mm 节距, 表面 安装, 母
供应商型号: SR-HSEC8-125-01-S-DV-A-K-TR
供应商: 海外现货
标准整包数: 275

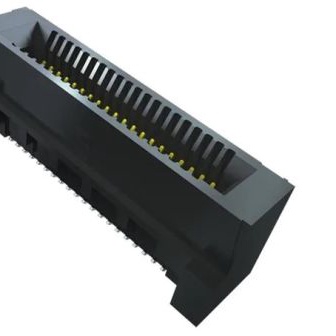

SAMTEC 卡边缘连接器 - 边缘板连接器 HSEC8-125-01-S-DV-A-K-TR

HSEC8-125-01-S-DV-A-K-TR概述

    电子元器件产品技术手册

    产品简介


    本产品为高速边缘卡连接器,适用于多种电子设备,是高密度连接的理想选择。它通过提供高效的电气传输和稳定的机械连接,在高性能计算、通信设备、医疗仪器等领域广泛应用。这款连接器以其独特的双垂直结构设计(-DV),能够同时支持多个通道的数据传输,确保信号的完整性与稳定性。

    技术参数


    以下为该连接器的主要技术规格和性能参数:
    - 接触方式: 双垂直连接设计(-DV)
    - 卡厚度选项: 1.57 mm(-01)或 2.36 mm(-03)
    - 位置数量: 10 至 100 个(以 10 为增量)
    - 尾部镀层选项:
    - 选择性金(SM):30 微英寸接触区金,尾部锡
    - 重金(H):30 微英寸接触区金,尾部 3 微英寸金
    - 锡金混合(S):30 微英寸接触区金,尾部锡
    - 轻金(L):10 微英寸接触区金,尾部锡
    - 包装方式: 根据需求可选择带卷与盘装(-TR)或全卷装(-FR)
    - 工作温度范围: -55°C 至 +125°C
    - 绝缘材料: LCP,黑色(1.57 mm)或天然色(2.36 mm)

    产品特点和优势


    1. 双垂直连接设计:通过提供更高的通道密度和信号完整性,特别适合高带宽应用。
    2. 灵活的卡厚度和位置数选择:满足多样化的设计需求。
    3. 镀层选项多样:根据具体应用场景选择合适的金属材料,延长使用寿命并提高导电性能。
    4. 耐用且易用:符合严格的机械强度标准,便于集成和维护。

    应用案例和使用建议


    该连接器广泛应用于高性能服务器、存储设备及通信网络设备中。例如,在一个典型的服务器设计中,这款连接器可以用于连接主板与扩展板卡,以实现高速数据传输。建议在设计过程中考虑尾部镀层的选择,以应对不同的环境条件和功耗要求。
    对于需要高密度连接的应用场景,可以选择更大的卡厚度(2.36 mm)和更多位置数量的型号;而对于低功耗设计,则可以选用更轻量级的镀层如轻金(-L)。

    兼容性和支持


    此款连接器支持多种包装方式,确保其在自动化生产和手动安装过程中的灵活性。Samtec 公司提供详尽的技术支持和售后保障,确保客户能够在整个产品生命周期内获得最佳体验。

    常见问题与解决方案


    1. 问题: 接触不良
    解决办法: 检查连接器的卡厚度和接触点镀层是否匹配系统需求。必要时重新安装或更换连接器。
    2. 问题: 插拔力过大
    解决办法: 确认安装过程中是否正确操作,如有问题请联系技术支持。
    3. 问题: 温度敏感性过高
    解决办法: 使用重金(-H)镀层来提高耐温性能。

    总结和推荐


    总体来看,这款高速边缘卡连接器凭借其高效、可靠的特点,在高密度应用中表现优异。我们强烈推荐这一系列产品给需要高性能连接解决方案的用户。无论是在设计阶段还是生产过程中,它都能提供卓越的支持和服务。因此,我们完全推荐此款产品给需要高速、稳定连接的任何项目。

HSEC8-125-01-S-DV-A-K-TR参数

参数
长*宽*高 24.6mm(长度)*7mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HSEC8-125-01-S-DV-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HSEC8-125-01-S-DV-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 卡边缘连接器 - 边缘板连接器 SAMTEC HSEC8-125-01-S-DV-A-K-TR HSEC8-125-01-S-DV-A-K-TR数据手册

HSEC8-125-01-S-DV-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
275+ $ 3.8375 ¥ 32.7339
700+ $ 3.1125 ¥ 26.5496
1050+ $ 2.55 ¥ 21.7515
2800+ $ 2.05 ¥ 17.4865
库存: 2201
起订量: 275 增量: 275
交货地:
最小起订量为:275
合计: ¥ 9001.82
