首页  >  产品百科  >  QTE-020-01-L-D-A-K

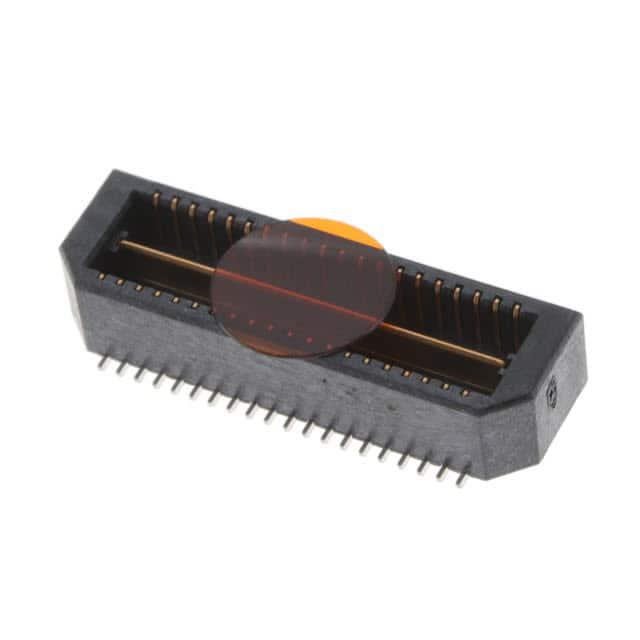

QTE-020-01-L-D-A-K

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距40p双排排针 板对板连接器, QTE系列, 直角, 表面
供应商型号: JY-QTE-020-01-L-D-A-K
供应商: 云汉优选
标准整包数: 1

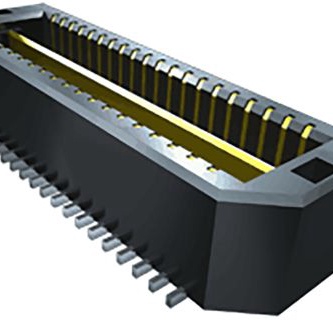

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTE-020-01-L-D-A-K

QTE-020-01-L-D-A-K概述


    产品简介


    产品类型
    本文档介绍了Samtec公司生产的QTE系列高密度双排终端组件。这些组件被设计用于实现电路板间的高效连接,适用于广泛的应用领域。
    主要功能
    QTE系列组件通过提供高密度连接,增强了电路板之间的信号传输能力。其主要特点包括稳定的机械连接、高效的电气性能以及多种安装选项,以满足不同应用场景的需求。
    应用领域
    QTE系列组件广泛应用于电信、计算机、工业控制和医疗设备等领域。其卓越的电气特性和可靠性使其成为高性能电子产品设计的理想选择。

    技术参数


    - 尺寸规格:终端高度范围为0.1680英寸至1.1510英寸,宽度根据型号有所不同。
    - 终端材质:终端采用磷青铜材质,确保良好的导电性和机械强度。
    - 绝缘材料:绝缘材料为LCP(液晶聚合物),符合UL94V-0防火等级,颜色为黑色。
    - 接触区域镀层:提供多种镀层选项,如3µ"闪金、10µ"轻金、30µ"重金等。
    - 工作温度:工作温度范围为-40°C到+85°C。
    - 耐久性:最小终端保持力为8盎司,最小接地平面保持力为1磅。

    产品特点和优势


    1. 高密度连接:每个组件最多可容纳100个位置,适用于空间受限的应用场景。
    2. 多样化的安装选项:提供对齐针、锁扣、引导柱、螺钉固定、摩擦锁等多种安装方式,增加了灵活性和适用性。
    3. 卓越的电气性能:采用高精度制造工艺,保证了低电阻和稳定可靠的信号传输。
    4. 多种镀层选项:可以根据不同的应用需求选择适合的镀层,延长使用寿命并提高抗腐蚀能力。

    应用案例和使用建议


    应用案例
    QTE系列组件被广泛应用于电信基站、服务器机柜、医疗监测设备等场景。在这些应用场景中,其高密度连接和出色的电气性能显著提升了系统整体的可靠性和稳定性。
    使用建议
    - 在设计阶段,应根据具体的应用需求选择合适的终端数量和安装选项。
    - 确保终端与电路板的良好接触,可通过增加终端保持力来减少接触电阻。
    - 在大规模生产过程中,可以考虑使用自动贴装设备以提高生产效率,但需注意某些安装选项(如锁定夹)可能需要手动放置。

    兼容性和支持


    QTE系列组件与同类产品具有良好的兼容性,支持多种包装形式(托盘、带卷和全卷)。Samtec公司提供全面的技术支持和售后服务,包括详细的安装指南和常见问题解答文档,帮助客户顺利进行产品应用和维护。

    常见问题与解决方案


    1. 插入力过大:可能由于插入过程中对齐不准确导致。确保使用正确的对齐针,并遵循推荐的安装步骤。
    2. 保持力不足:检查终端镀层是否合适,更换为更适合的镀层可以增强保持力。
    3. 连接不稳定:定期清洁和检查连接部位,确保没有灰尘或异物影响接触性能。

    总结和推荐


    综上所述,QTE系列高密度双排终端组件凭借其紧凑的设计、卓越的电气性能和丰富的安装选项,在多个应用领域展现出强大的竞争力。建议在需要高密度、高性能连接的应用场景中优先考虑使用本系列产品。

QTE-020-01-L-D-A-K参数

参数
板上高度 4.27mm
针脚数 40pin
接合堆叠高度 5mm
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 800μm
排数 2
触头镀层
长*宽*高 20mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTE-020-01-L-D-A-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTE-020-01-L-D-A-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTE-020-01-L-D-A-K QTE-020-01-L-D-A-K数据手册

QTE-020-01-L-D-A-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 53.7381
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 53.73
直接购买
加入购物车
