首页  >  产品百科  >  QTH-060-02-F-D-A

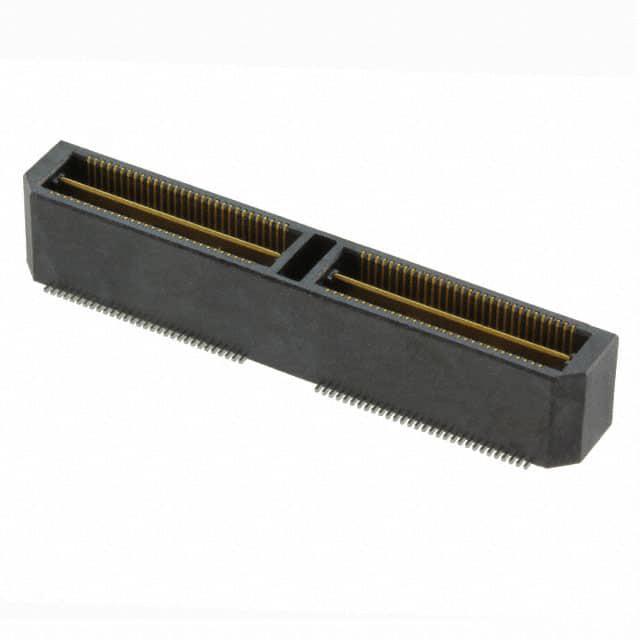

QTH-060-02-F-D-A

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距120p双排排针 板对板连接器, QTH系列, 直角, 表面
供应商型号: SAM8962-ND
供应商: Digi-Key
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-060-02-F-D-A

QTH-060-02-F-D-A概述


    产品简介


    本手册介绍的是Samtec公司生产的一款高可靠性双排针座终端组件,型号为QTH-XXX-XX-X-D-XXX-XX-X-XX。这款终端组件广泛应用于计算机、通信设备及各种消费电子产品等领域,提供稳定的电气连接和机械支撑。

    技术参数


    主要规格
    - 引脚间距:0.1英寸(2.54毫米)
    - 最大信号引脚数量:-030, -060, -090, -120, -150(每行)
    插接与拆卸规格
    - 推出力:-01和-02样式最小6盎司;-03至-10样式最小8盎司
    - 接地平面保持力:至少1磅
    材料
    - 绝缘体:LCP UL94V-0,颜色为黑色
    - 端子及接地平面:磷青铜
    包装选项
    - 托盘包装(默认)
    - 带卷包装(-090位置最大)

    产品特点和优势


    1. 高可靠性:采用精密制造工艺,确保长期稳定工作。
    2. 多功能选择:提供了多种引脚风格(如-01至-09),可以根据具体应用需求进行选择。
    3. 兼容性强:支持多种封装选项,可以灵活应用于不同的电子系统。
    4. 易于装配:拥有引导柱和摩擦锁定等多种组装辅助设计,提高装配效率。

    应用案例和使用建议


    应用案例
    本产品主要用于计算机主板和网络设备等场合,确保各部分之间能够可靠地传输电信号。
    使用建议
    - 在高密度电路板中使用时,建议选用-030和-060的引脚数量,以保证良好的信号传输质量。
    - 选择合适的引脚样式和封装方式,根据具体的应用需求进行定制化配置。
    - 定期检查端子接触面是否清洁,防止氧化导致的信号传输问题。

    兼容性和支持


    - 兼容性:本产品可与QSH-D-GP系列相兼容,但不适用于QSH-D-RA-GP选项。
    - 支持服务:Samtec公司提供详尽的技术文档和在线技术支持,用户可以随时访问Samtec官方网站获取相关信息。

    常见问题与解决方案


    问题一:引脚安装后出现松动现象
    - 解决方法:检查推拉力是否符合标准要求,并重新调整安装力度或更换合适的引脚样式。
    问题二:信号传输不稳定
    - 解决方法:确保端子表面无氧化层或其他杂质,必要时可清洗并重新镀金处理。

    总结和推荐


    总体而言,这款QTH-XXX-XX-X-D-XXX-XX-X-XX终端组件具有出色的可靠性和稳定性,非常适合用于需要高精度电气连接的各类设备。尽管价格稍高,但由于其卓越的质量表现,值得用户信赖。因此,强烈推荐此款产品应用于对性能有较高要求的电子产品中。

QTH-060-02-F-D-A参数

参数
排数 2
触头镀层
板上高度 7.26mm
针脚数 120pin
接合堆叠高度 8mm
触头镀层厚度 76nm
类型 Header,Outer Shroud Contacts
间距 500μm
长*宽*高 40mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTH-060-02-F-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-060-02-F-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTH-060-02-F-D-A QTH-060-02-F-D-A数据手册

QTH-060-02-F-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.3872 ¥ 45.0841
128+ $ 5.044 ¥ 42.212
256+ $ 4.8256 ¥ 40.3842
512+ $ 4.732 ¥ 39.6011
1024+ $ 4.4304 ¥ 37.0771
库存: 148
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 45.08
