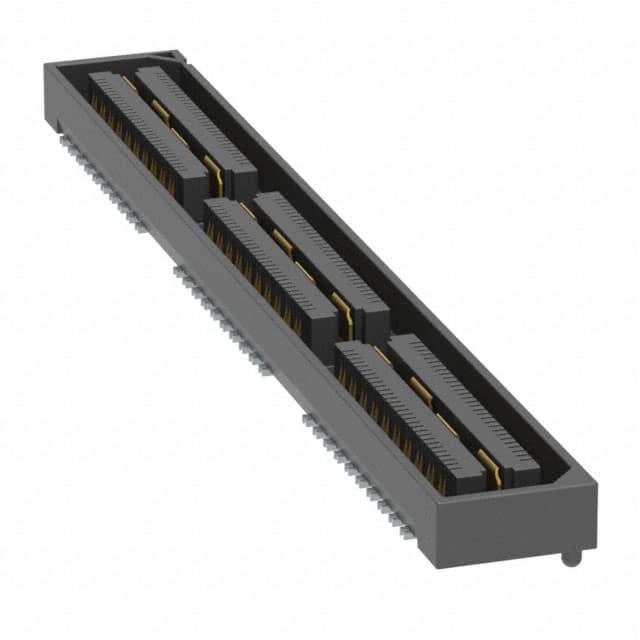

QSH-060-01-C-D-DP-A

厂牌: SAMTEC
产品描述: Differential Pair Array,Female 500μm 2 120pin 5mm,8mm,11mm,14mm,16mm,19mm,25mm 3.25mm 1.27μm 金 贴片安装 61.27mm(长度)*7.49mm(高度)
供应商型号: Q-QSH-060-01-C-D-DP-A
供应商: 期货订购
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSH-060-01-C-D-DP-A

QSH-060-01-C-D-DP-A概述


    产品简介


    QSH系列是一款专为高速数据传输设计的金属平面接地插座。该系列产品具备高可靠性、高密度连接和卓越的信号完整性,适用于各种高性能电子产品。QSH系列采用了独特的刀片与梁式(Blade & Beam)设计,确保在多种恶劣环境下仍能保持稳定的电气性能。它广泛应用于服务器、网络设备、医疗设备和航空航天等领域。

    技术参数


    - 产品型号: QSH–030–01–F–D–A, QSH–060–01–L–D–A–K, QSH–060–01–L–D–DP–A
    - 插针排数: –030, –060, –090
    - 双端口/单端口: –D, –D–DP
    - 绝缘材料: 液晶聚合物
    - 接触材料: 磷青铜
    - 镀层: Au或Sn镀层,厚度50 µ" (1.27 µm) Ni
    - 电流承载能力:
    - 单个插针:2 A
    - 双插针:2 A
    - 接地平面:
    - 每个接地平面25 A
    - 操作温度范围: -55 °C 至 +125 °C
    - 电压等级: 175 VAC(5 mm堆叠高度)
    - 最大循环次数: 100次
    - 认证: RoHS符合性
    - 通道性能: 高速通道性能达2 Gbps,数据速率可达5 Gbps
    - 兼容性: 兼容Pismo™ 1标准
    - 其他可用规格: 15 mm, 22 mm, 和 30 mm堆叠高度

    产品特点和优势


    QSH系列的独特之处在于其金属平面设计和先进的Blade & Beam设计,使得该系列产品能够提供优异的电气性能和稳定性。它采用的高可靠性镀金工艺,进一步提升了信号传输的质量。同时,它的操作温度范围宽广,能在极端环境中可靠运行。此外,它具有出色的耐久性,可经受住100次的插拔循环,适合长期稳定使用。

    应用案例和使用建议


    QSH系列广泛应用于服务器和网络设备,其中的一个典型案例是用于数据中心的高速互连系统。对于实际应用中可能面临的连接不稳或信号干扰问题,建议用户在安装时严格遵循制造商提供的PCB布局指南,以确保最佳性能。此外,在使用过程中应注意避免过度弯曲或扭曲连接器,以免影响其电气性能和寿命。

    兼容性和支持


    QSH系列产品兼容Pismo™ 1标准,并且可以通过指定不同的选项(如–H镀层)来满足不同应用的需求。制造商Samtec公司提供了详尽的技术支持和维护服务,用户可以随时联系Samtec获取技术支持或定制化服务。

    常见问题与解决方案


    1. 问题: 插针无法正常插入插座。
    - 解决方案: 确保插针和插座之间没有灰尘或杂质,并检查PCB布局是否正确。
    2. 问题: 信号传输不稳定。
    - 解决方案: 检查电源和接地是否连接良好,并确保遵循制造商的推荐PCB布局。
    3. 问题: 连接器出现氧化现象。
    - 解决方案: 清洁连接器并重新进行镀金处理,以恢复其电气性能。

    总结和推荐


    QSH系列以其卓越的电气性能、宽泛的操作温度范围和长久的使用寿命,在多个行业领域中展现出强大的竞争力。它不仅适用于高端服务器和网络设备,也适合医疗设备和航空航天等特殊应用。综合考虑其各项优势,我们强烈推荐QSH系列作为高性能电子设备的理想选择。

QSH-060-01-C-D-DP-A参数

参数
排数 2
触头镀层
板上高度 3.25mm
针脚数 120pin
接合堆叠高度 5mm,8mm,11mm,14mm,16mm,19mm,25mm
触头镀层厚度 1.27μm
类型 Differential Pair Array,Female
间距 500μm
长*宽*高 61.27mm(长度)*7.49mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QSH-060-01-C-D-DP-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSH-060-01-C-D-DP-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QSH-060-01-C-D-DP-A QSH-060-01-C-D-DP-A数据手册

QSH-060-01-C-D-DP-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 35.8691 ¥ 297.7136
10+ $ 34.5019 ¥ 286.3657
25+ $ 29.8976 ¥ 248.1503
50+ $ 25.6271 ¥ 212.705
100+ $ 18.592 ¥ 154.3138
250+ $ 16.7865 ¥ 139.3279
500+ $ 13.1956 ¥ 109.5232
1392+ $ 9.6046 ¥ 79.7185
3744+ $ 8.9874 ¥ 74.5953
8064+ $ 8.2173 ¥ 68.2038
库存: 100
起订量: 7 增量: 1
交货地:
最小起订量为:1
合计: ¥ 297.71
直接购买
加入购物车
