HLE-120-02-L-DV-BE-A

厂牌: SAMTEC
产品描述: Bottom Entry,Push-Pull,Receptacle 2.54mm 2 40pin 4.1A 250nm 金 黑色 SMD,P=2.54mm 贴片安装 50.8mm(长度)*6.6mm(高度)
供应商型号: HLE-120-02-L-DV-BE-A
供应商: 云汉优选
标准整包数: 1

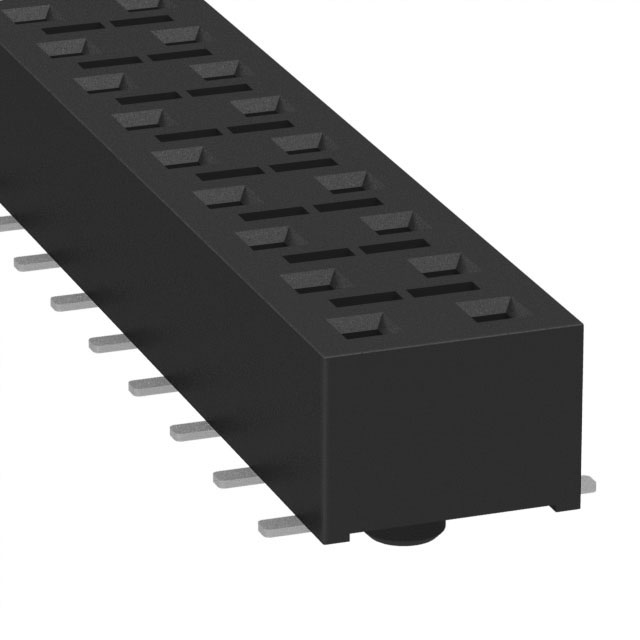

SAMTEC 矩形连接器 - 针座 - 插座/母插口 HLE-120-02-L-DV-BE-A

HLE-120-02-L-DV-BE-A概述

    HLE Series Electronic Connectors

    1. 产品简介


    产品类型: HLE 系列连接器属于高密度插座连接器,适用于各种电子设备。这类连接器广泛应用于通信、计算机、工业控制等多个领域,提供了高效的电气连接解决方案。
    主要功能: 通过提供多位置插针设计,这些连接器能够支持多种类型的电线和引脚配置,确保可靠的数据传输和电源供应。同时,它们具有良好的机械强度和热稳定性,能够在严苛的工作环境中保持稳定性能。
    应用领域: 通信、计算机、工业自动化、医疗设备、航空航天等领域。

    2. 技术参数


    | 参数 | 规格 |

    | 插头材料 | 黑色液态结晶聚合物 |
    | 接触材料 | 铍铜 (BeCu) |
    | 电镀 | 金(Au)或锡(Sn)覆盖镍(Ni),厚度50微英寸(1.27微米) |
    | 电流容量(单个插针) | 4.1安培(双针供电) |
    | 电压容量 | 400 VAC |
    | 工作温度范围 | -55°C 至 +125°C |
    | 插入深度 | 0.070英寸至0.135英寸(通孔型)或0.102英寸最小加板厚(底部进入) |
    | 罗氏标准符合性 | 是 |

    3. 产品特点和优势


    - 成本效益: 采用经济实惠的设计,降低了整体系统成本。
    - 可靠性: 强度高,寿命长,适用于频繁插拔的应用场景。
    - 兼容性强: 可以与其他标准连接器(如TSW, MTSW, DW等)配合使用。
    - 适应性广: 支持多种针数、长度和样式配置,适合不同的应用需求。

    4. 应用案例和使用建议


    应用案例: 在通信设备中,HLE系列连接器通常用于连接不同模块间的电路板,确保数据传输的稳定性和可靠性。例如,在路由器或交换机内部,这类连接器被用于实现板间高速数据传输。
    使用建议:
    - 确保正确插入连接器,避免错误连接导致短路或其他故障。
    - 定期检查连接器的接触点,确保无氧化和损坏。
    - 对于需要频繁插拔的应用,建议选择带锁扣设计的型号(如HLE-116-02-02-L-DV-LC),以增加连接的稳固性。

    5. 兼容性和支持


    HLE系列连接器兼容多种标准连接器类型,包括TSW、MTSW、DW等。厂商提供了全面的技术支持和维护服务,包括详细的安装指南和技术文档。此外,客户特定要求需经过Samtec公司的审批并体现在客户特定图纸上。

    6. 常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 连接松动 | 检查是否有正确的锁扣设计,或者尝试重新插入并锁定 |
    | 信号传输不稳定 | 检查接触点是否清洁,必要时进行清洁处理 |
    | 连接器温度过高 | 检查是否符合规定的电流负载,并适当降低负载 |

    7. 总结和推荐


    HLE系列连接器以其成本效益、可靠性及广泛的兼容性在市场上具备显著的竞争优势。无论是对于需要频繁插拔还是长期稳定运行的应用场景,它都能提供可靠的电气连接解决方案。因此,我们强烈推荐使用HLE系列连接器来提升电子设备的整体性能和可靠性。

HLE-120-02-L-DV-BE-A参数

参数
针脚数 40pin
颜色 黑色
额定电流 4.1A
触头镀层厚度 - 配接 250nm
触头镀层 - 配接
间距-配接 2.54mm
排数 2
防护等级 -
类型 Bottom Entry,Push-Pull,Receptacle
长*宽*高 50.8mm(长度)*6.6mm(高度)
通用封装 SMD,P=2.54mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装
