首页  >  产品百科  >  FSI-120-03-G-D-M-AB-K-TR

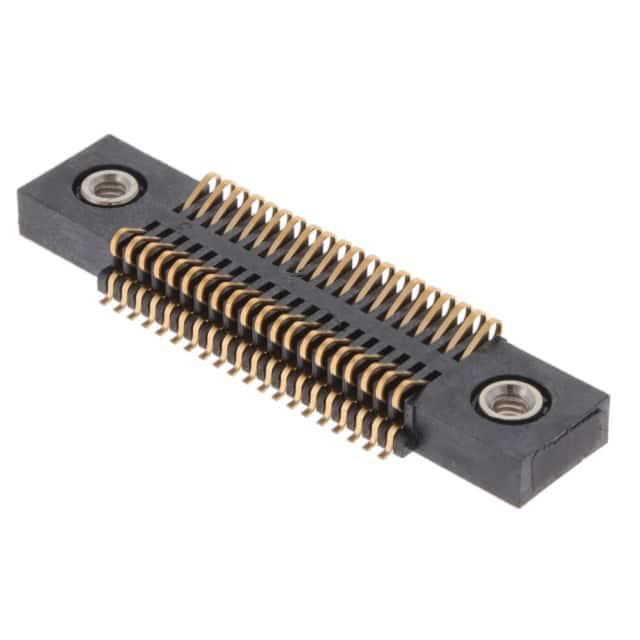

FSI-120-03-G-D-M-AB-K-TR

厂牌: SAMTEC
产品描述: Samtec 1mm间距40p双排排母 一体式接口, FSI系列, 直角, 表面
供应商型号: 3726165
供应商: element14
标准整包数: 1

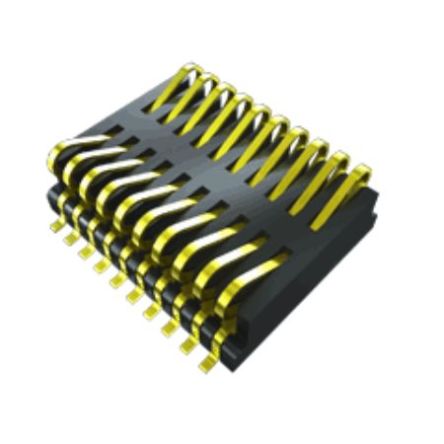

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) FSI-120-03-G-D-M-AB-K-TR

FSI-120-03-G-D-M-AB-K-TR概述

    FSI-1XX-03-X-D-X-XX-XX-X-XX 技术手册

    1. 产品简介


    FSI-1XX-03-X-D-X-XX-XX-X-XX 是一款专为高密度互连需求设计的电子元器件,广泛应用于计算机、通信、工业自动化、医疗设备等多个领域。该组件具有多种配置选项,可满足不同应用环境的需求。

    2. 技术参数


    以下是 FSI-1XX-03-X-D-X-XX-XX-X-XX 的主要技术规格:
    - 主体高度: 3 mm
    - 行规格: 双排(默认使用 FSI-XX-03-D)
    - 接触点数: 由用户指定,每0.03937英寸(1.0000毫米)一个位置
    - 主体材质: 绝缘体为 VECTRA E130i,接触部分为铍铜,插入件为黄铜
    - 电镀: 金镀层(使用 C-133-01-G)
    - 包装: 标准管装(除非另有说明)
    - 尺寸公差:
    - 尺寸单位为英寸
    - 宽度: ±0.01英寸(±0.25毫米)
    - 长度: ±0.005英寸(±0.127毫米)
    - 高度: ±0.002英寸(±0.05毫米)

    3. 产品特点和优势


    FSI-1XX-03-X-D-X-XX-XX-X-XX 采用了多项创新技术,使其具备如下特点和优势:
    - 高密度互连能力:支持多达50个位置的互连,适合高密度连接需求。
    - 优异的机械稳定性:采用高强度材料和精密制造工艺,确保长期使用中的稳定性和可靠性。
    - 灵活的配置选项:提供多种插针配置和安装选项,适应不同的应用需求。
    - 高标准的质量控制:通过严格的生产和质量检测流程,确保产品的高性能和一致性。

    4. 应用案例和使用建议


    该组件广泛应用于计算机、服务器和通讯设备中,尤其是在需要高密度连接和可靠性的场合。例如,在数据中心中,它可以用于实现服务器之间的高速数据传输。
    使用建议:
    - 在选择安装位置时,确保有足够的空间和合适的安装条件。
    - 定期检查连接点的稳定性,确保长期可靠的运行。

    5. 兼容性和支持


    FSI-1XX-03-X-D-X-XX-XX-X-XX 支持多种连接器和接口标准,并且可以与不同品牌的设备兼容。Samtec 提供详尽的技术支持和维护服务,确保用户在使用过程中能够得到及时的帮助和支持。

    6. 常见问题与解决方案


    - 问题1: 连接不稳定
    - 解决方案: 确保连接点清洁无尘,重新焊接并检查接触点的紧固程度。
    - 问题2: 插针变形
    - 解决方案: 检查插入方向是否正确,避免过度弯曲或扭曲插针。
    - 问题3: 插入力过大
    - 解决方案: 使用正确的工具和方法进行插入,避免手动强力插入导致损坏。

    7. 总结和推荐


    FSI-1XX-03-X-D-X-XX-XX-X-XX 是一款高性能、高可靠性的电子元器件,非常适合高密度连接需求的应用场景。其灵活的配置选项和优质的制造工艺,使得它在市场上具有很强的竞争力。强烈推荐在需要高密度互连的项目中使用此组件。
    注:本手册所含所有内容均为保密和专有信息,未经 Samtec Inc. 书面同意不得泄露或复制。

FSI-120-03-G-D-M-AB-K-TR参数

参数
触头镀层
板上高度 3mm
针脚数 40pin
接合堆叠高度 -
触头镀层厚度 250nm
类型 Stacking Compression
间距 1mm
排数 2
长*宽*高 34.1mm(长度)*10.04mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FSI-120-03-G-D-M-AB-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FSI-120-03-G-D-M-AB-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC FSI-120-03-G-D-M-AB-K-TR FSI-120-03-G-D-M-AB-K-TR数据手册

FSI-120-03-G-D-M-AB-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 78.2952
10+ ¥ 70.93
25+ ¥ 67.04
50+ ¥ 64.67
100+ ¥ 50.63
300+ ¥ 48.29
库存: 39
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 78.29
