首页  >  产品百科  >  ERM8-010-09.0-L-DV-K-TR

ERM8-010-09.0-L-DV-K-TR

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 0.8mm间距20p双排排针, ERM8系列, 垂直
供应商型号: Q-ERM8-010-09.0-L-DV-K-TR
供应商: 期货订购
标准整包数: 1

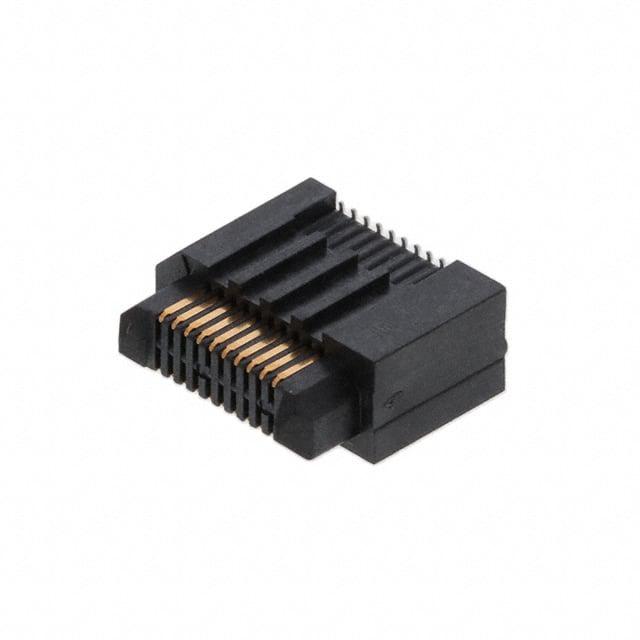

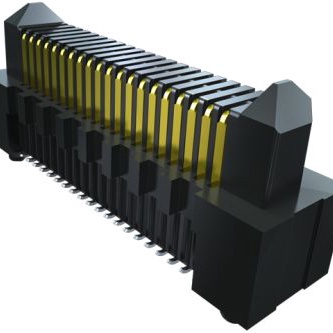

SAMTEC 矩形连接器 - 外壳 ERM8-010-09.0-L-DV-K-TR

ERM8-010-09.0-L-DV-K-TR概述

    电子元器件产品技术手册概述

    1. 产品简介


    产品名称: ERM8系列高可靠高速插头
    产品类型: 插头(Header)
    主要功能:
    - 高速传输能力
    - 支持热插拔
    - 适用于微间距应用,具有坚固耐用的特点
    应用领域:
    - NEXUS5001™ 和 POWER.org™标准系统
    - ARM/HSSTP应用
    - 灵活的两件式电源/信号解决方案

    2. 技术参数


    | 参数名称 | 规格 |

    | 接触点直径 | 0.80mm (.0315") |
    | 引脚数量 | 2 |
    | 绝缘材料 | 黑色液晶聚合物 (LCP) |
    | 端子材料 | 磷青铜 |
    | 镀层 | 金或锡覆盖50μ英寸镍 |
    | 电流容量 | 每引脚2.2A |
    | 工作温度范围 | -55°C 至 +125°C |
    | 电压额定值 | 225VAC / 318VDC |
    | RoHS合规性 | 是 |
    | 铅焊接性 | 是 |
    | 表面贴装技术 (SMT)共面度 | 最大0.10mm (005-030) |
    最大0.12mm (040-060) |
    最大0.15mm (070-100) |

    3. 产品特点和优势


    特点:
    - 专利设计
    - 支持多种引脚样式和选项
    - 极高的可靠性与耐用性
    优势:
    - 高速传输,支持7mm叠合高度下的高通道性能
    - 热插拔功能增强了设备的灵活性和易用性
    - 适用于恶劣环境的应用场合,如军用和工业控制

    4. 应用案例和使用建议


    应用案例:
    - 用于各种工业控制系统中的信号传输
    - 在服务器和数据中心环境中提供高速数据连接
    使用建议:
    - 在安装时注意环境温度和湿度,以避免电气故障
    - 确保正确使用热插拔功能,以延长产品的使用寿命

    5. 兼容性和支持


    兼容性:
    - 与UMPT/UMPS兼容,支持灵活的两件式电源/信号解决方案
    - 与ERCD, ERDP电缆匹配
    支持:
    - 获得厂商提供的详细规范和推荐PCB布局指南
    - 联系SIG@samtec.com获取完整SI性能数据

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头安装后不导通 | 检查接线端是否紧固到位,确保接触良好 |
    | 插头过热 | 检查电路板布线,确认散热措施有效 |
    | 使用过程中出现断路 | 确认热插拔操作正确,检查是否频繁插拔 |

    7. 总结和推荐


    综合评估:
    - ERM8系列插头具有极高的性能指标,特别适用于需要高速、可靠数据传输的应用场合
    - 具备优秀的机械和电气特性,能够在恶劣环境下保持稳定运行
    - 强大的兼容性使其广泛适用于多种设备和系统中
    推荐:
    - 鉴于其卓越的性能和适用性,强烈推荐在需要高速传输和高可靠性的工业及商业环境中使用本产品。

ERM8-010-09.0-L-DV-K-TR参数

参数
触头类型 -
紧固类型 -
排数 2
触头端接 -
针脚数 20pin
类型 Center Strip Contacts,Header
颜色 -
长*宽*高 14mm(长度)*5.6mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ERM8-010-09.0-L-DV-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ERM8-010-09.0-L-DV-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC ERM8-010-09.0-L-DV-K-TR ERM8-010-09.0-L-DV-K-TR数据手册

ERM8-010-09.0-L-DV-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 6.9366 ¥ 57.5735
50+ $ 6.0117 ¥ 49.8971
100+ $ 5.1592 ¥ 42.8214
500+ $ 3.9508 ¥ 32.7919
1000+ $ 3.6613 ¥ 30.3888
2500+ $ 3.0823 ¥ 25.5827
5250+ $ 2.4992 ¥ 20.7432
14250+ $ 2.3383 ¥ 19.4081
30875+ $ 2.1473 ¥ 17.8228
库存: 100
起订量: 34 增量: 1
交货地:
最小起订量为:25
合计: ¥ 1439.33
