FTSH-104-01-F-DV

厂牌: SAMTEC
产品描述: Samtec 1.27mm间距8p双排排针 线对板连接器, FTSH系列, 直角, 表面
供应商型号: 2856423
供应商: 海外现货
标准整包数: 1

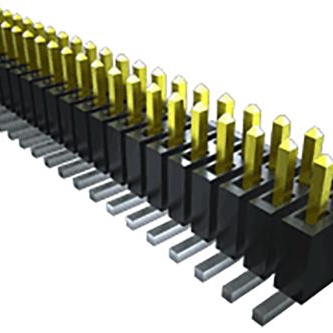

SAMTEC 矩形连接器 - 针座 - 公插针 FTSH-104-01-F-DV

FTSH-104-01-F-DV概述


    产品简介


    本产品是一款适用于表面贴装技术(SMT)的电子元器件,型号为FTSH-1XX-XX-XXX-DV。它主要应用于工业控制、通讯设备、汽车电子等领域,能够提供稳定可靠的连接解决方案。该系列产品包括多种规格和配置选项,以满足不同应用需求。

    技术参数


    基本信息
    - 位置数:-02至-50(每行)
    - 引脚样式:
    - -01:0.120英寸 [3.05mm]
    - -02:0.075英寸 [1.91mm]
    - -03:0.065英寸 [1.65mm]
    - -04:0.150英寸 [3.81mm]
    - -05:0.170英寸 [4.32mm]
    - -14:0.150英寸 [3.81mm]
    可选配件
    - -ES:端盖(5个位置起,仅限-02和-03引脚样式)
    - -EJ:弹出式端盖(10个位置起,仅限-01引脚样式)
    - -EJM:带模具对齐销的弹出式端盖(10个位置起,仅限-01引脚样式)
    - -EC:锁定夹(9个位置起,仅限-02和-03引脚样式)
    - -EP:导向柱(9个位置起,仅限-02和-03引脚样式)
    - -EL:板锁(9个位置起,仅限-02和-03引脚样式)
    - -EPC:导向柱和锁定夹(9个位置起,仅限-02和-03引脚样式)
    - -A:对齐销(可选择模具或冲压,3个位置起)
    - -K:FFSD对接键位(可选择标准位置和EXX选项)
    - -DV:双垂直设计
    其他规格
    - 接触区域镀层选项:
    - -L:接触区域10微英寸选择性金镀,尾部镀锡
    - -F:接触区域3微英寸选择性金镀,尾部镀锡
    - -S:接触区域30微英寸选择性金镀,尾部镀锡
    - -H:接触区域30微英寸金镀,尾部3微英寸金镀
    - -LM:接触区域10微英寸选择性金镀,尾部镀锡
    - -FM:接触区域3微英寸选择性金镀,尾部镀锡
    - -SM:接触区域30微英寸选择性金镀,尾部镀锡
    - -LTL:接触区域10微英寸选择性金镀,尾部锡铅合金镀
    - -G:接触区域10微英寸金镀,尾部3微英寸金镀
    - -STL:接触区域30微英寸选择性金镀,尾部锡铅合金镀
    尺寸
    - 接触面积:0.050英寸 x 0.050英寸 [1.27mm x 1.27mm]
    - 材质:绝缘体采用LCP UL 94 VO,终端材料为磷青铜

    产品特点和优势


    FTSH-1XX-XX-XXX-DV系列产品的独特之处在于其多样化的配置选项,可以灵活应对不同应用场景的需求。这些产品具备出色的可靠性,能够在高密度安装环境中提供稳定的连接。特别是其多样化的引脚样式和镀层选项,使得它们能够适应多种环境下的应用要求。

    应用案例和使用建议


    在工业自动化领域,该系列产品经常被用于高速数据传输接口中,确保系统之间的高效通信。在汽车电子领域,这些产品用于车身控制模块和其他关键系统的连接。对于用户而言,在使用这些产品时应注意:
    - 在高密度组装环境中,需特别注意锁定机制的选择和配置,以避免过度插入力导致的故障。
    - 配合FFSD对接键位使用时,务必使用指定型号的产品,以保证兼容性和功能完整性。
    - 在组装过程中,推荐使用手工放置方式,尤其是当需要安装锁定夹时,以确保最佳效果。

    兼容性和支持


    FTSH-1XX-XX-XXX-DV系列产品的兼容性良好,能够与其他标准接口和组件配合使用。厂商提供了详细的装配指南和技术支持服务,帮助用户顺利完成安装和调试过程。具体来说,建议用户参考厂商提供的文档,了解详细的操作步骤和注意事项。

    常见问题与解决方案


    根据技术手册中的常见问题和解决方案,以下是用户可能遇到的一些典型问题及其解决办法:
    1. 问题:无法实现正确插拔
    - 解决方案:检查锁扣是否正确安装,确保无机械干扰。如需手动放置,参照组装指南操作。

    2. 问题:高频信号传输不稳定
    - 解决方案:确认选用适当的镀层选项,例如3微英寸选择性金镀,以提高接触可靠性和信号传输质量。

    3. 问题:产品无法承受过高的插入力
    - 解决方案:避免在自动放置设备上安装带有锁定夹的产品,推荐手工放置,特别是高密度位置。

    总结和推荐


    总体来看,FTSH-1XX-XX-XXX-DV系列产品具有高度的灵活性和可靠性,是众多工业和消费电子领域的理想选择。特别是在需要复杂配置和高性能连接的应用场合中,这一系列产品的表现尤为出色。因此,我们强烈推荐此系列产品给需要稳定可靠连接解决方案的客户。

FTSH-104-01-F-DV参数

参数
触头镀层 - 配接
针脚数 8pin
类型 Cuttable,Header,Push-Pull
触头镀层厚度 - 配接 76nm
额定电流 3.4A
排数 2
颜色 黑色
间距-配接 1.27mm
防护等级 -
长*宽*高 5.08mm(长度)*5.84mm(高度)
通用封装 SMD,P=1.27mm
安装方式 贴片安装
零件状态 在售
包装方式 管装

FTSH-104-01-F-DV厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FTSH-104-01-F-DV数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC FTSH-104-01-F-DV FTSH-104-01-F-DV数据手册

FTSH-104-01-F-DV封装设计

查看详情并下载
Symbol
Footprint
3D Model
