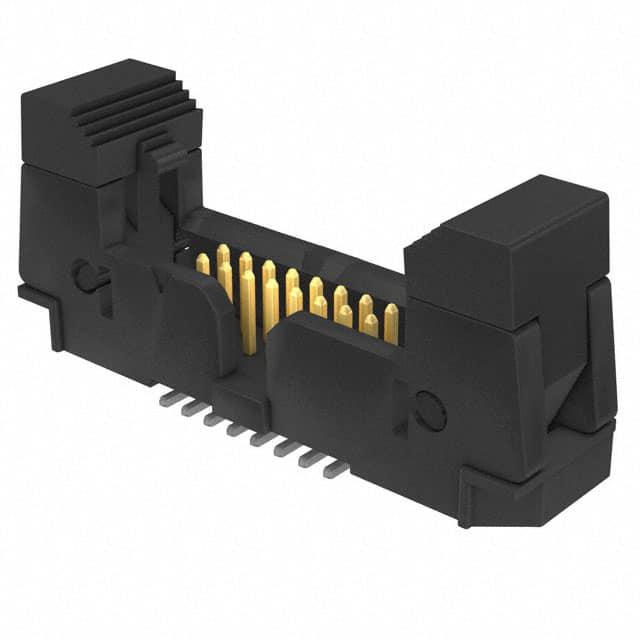

EHF-108-01-L-D-SM-K-TR

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Header,Latch Lock/Eject Hooks 2 16pin Male Pin 黑色 贴片安装 24.64mm(长度)*7.52mm(高度)
供应商型号: 3750096
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 EHF-108-01-L-D-SM-K-TR

EHF-108-01-L-D-SM-K-TR概述


    产品简介


    EHF、SHF 和 ESHF 系列是高性能的互连系统,主要应用于工业控制、通信设备及医疗电子等领域。它们提供了多种针数和布局选择,满足不同应用场景的需求。这些连接器以其高可靠性和紧凑的设计著称,适合用于需要密集布线的设备。

    技术参数


    | 参数 | 规格 |

    | 插座材料 | 黑色液晶聚合物 |
    | 终端材料 | 磷青铜 |
    | 镀层选项 | Sn 或 Au over 50 µ" (1.27 µm) Ni |
    | 操作温度范围 | -55 °C 至 +125 °C |
    | 表面贴装兼容性 | 是 |
    | 引脚共面性 | ≤ 0.10 mm (.004") |

    产品特点和优势


    1. 高度可靠性:采用磷青铜作为终端材料,并通过镀层工艺提升其耐腐蚀和导电性能。
    2. 广泛的适用性:提供多种配置和尺寸选择,适用于不同的工业应用。
    3. 高效散热设计:液晶聚合物绝缘体具有良好的热稳定性和机械强度,确保长期使用的稳定性。
    4. 紧凑设计:适合于空间受限的应用环境,减少占用空间的同时保持高性能。

    应用案例和使用建议


    EHF、SHF 和 ESHF 连接器广泛应用于工业控制设备、通信基础设施和医疗电子产品中。例如,在工业控制设备中,它们可以用于连接复杂的多层电路板,确保信号传输的稳定性和可靠性。在通信设备中,这些连接器可用于数据中心的机架布线系统,提高系统的可扩展性和灵活性。为了最大化其性能,建议在使用前仔细检查产品的具体参数,如操作温度范围和引脚共面性等,以确保其在特定应用环境中发挥最佳性能。

    兼容性和支持


    - 兼容性:EHF、SHF 和 ESHF 系列连接器支持标准的表面贴装工艺,能够轻松集成到现有的制造流程中。同时,它们还可以与特定的FFSD和FFTP系列连接器进行适配,形成完整的互连系统。
    - 支持和服务:制造商Samtec提供了详尽的技术文档和售后服务,包括定制服务和快速响应的支持团队,以确保客户能够获得最佳的用户体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器无法正确插入 | 确认引脚排列和插座方向是否正确。 |
    | 信号传输不稳定 | 检查焊接质量,并确保所有引脚都正确接地。 |
    | 温度异常导致故障 | 确保在规定的操作温度范围内使用。 |

    总结和推荐


    综上所述,EHF、SHF 和 ESHF 系列连接器凭借其可靠的性能、广泛的适用性和高度的兼容性,成为众多工业领域的理想选择。特别适用于那些对空间利用率和可靠性要求较高的应用场景。如果你正在寻找一种能够满足复杂多变的互连需求的产品,强烈推荐考虑这系列产品。

EHF-108-01-L-D-SM-K-TR参数

参数
紧固类型 -
排数 2
触头端接 -
针脚数 16pin
类型 Header,Latch Lock/Eject Hooks
颜色 黑色
触头类型 Male Pin
长*宽*高 24.64mm(长度)*7.52mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
