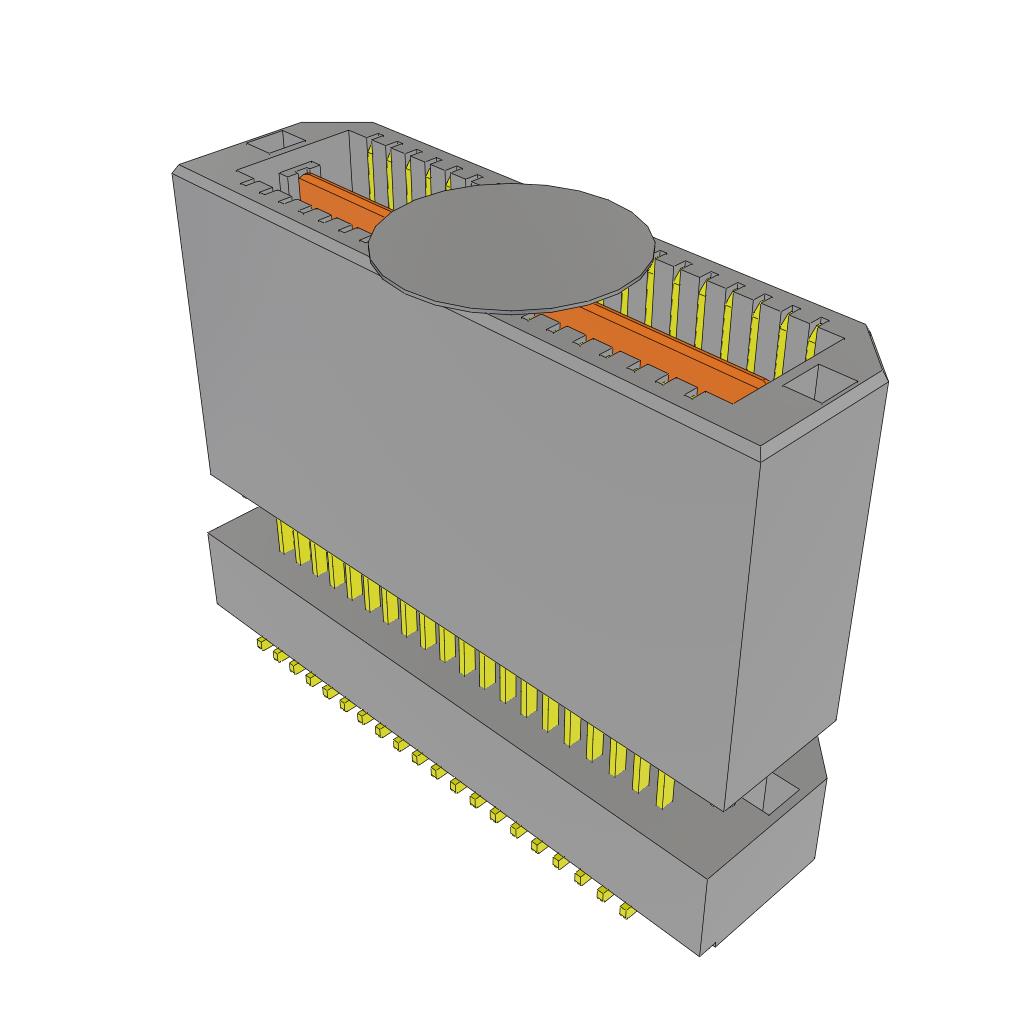

QTE-020-04-F-D-A-K-TR

厂牌: SAMTEC
产品描述: 焊盘 800μm 2 40pin 贴片安装 20mm(长度)*7.11mm(高度)
供应商型号: 200-QTE02004FDAKTR
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) QTE-020-04-F-D-A-K-TR

QTE-020-04-F-D-A-K-TR概述

    电子元器件技术手册

    1. 产品简介


    本文档介绍了Samtec公司生产的高密度双排针座(High Density Double Row Terminal Assembly)。这类电子元器件广泛应用于各种高密度连接的应用场景,如服务器、通信设备、工业控制等领域。它们具有高度可靠的连接性能和机械强度,是现代电子设备中不可或缺的一部分。

    2. 技术参数


    | 参数名称 | 规格 |

    | 引脚数量 | 20至100(每行) |
    | 尺寸 | 最大长度:19 mm |
    | 连接方式 | 双排引脚 |
    | 电气特性 | 适用于各种电压范围 |
    | 材料 | 终端:磷青铜;绝缘体:LCP(UL94V-0);颜色:黑色 |
    | 接触电阻 | ≤20 mΩ |
    | 绝缘电阻 | ≥1000 MΩ |
    | 工作温度范围 | -40°C 至 +105°C |
    | 引脚镀层选项 | 3 µ" 闪金、轻金、重金、电抛光选择性镀金 |
    | 引脚风格 | 多种可选 |
    | 引脚数量 | 每行最多100个 |

    3. 产品特点和优势


    - 高性能连接:通过采用高品质材料和严格的质量控制流程,确保稳定且可靠的连接。
    - 多样化引脚风格:多种引脚风格和镀层选项可供选择,以适应不同的应用场景和客户需求。
    - 高可靠性:经过严格测试,能够承受反复插拔,确保长时间使用不会失效。
    - 易于安装和维护:提供多种安装选项(如锁扣、导轨、螺钉固定等),便于不同类型的安装需求。

    4. 应用案例和使用建议


    - 服务器和数据中心:高密度双排针座可以用于服务器内部组件间的连接,提高系统的紧凑性和稳定性。
    - 通信设备:在通信基站和其他通信设备中,高密度双排针座可以实现高效的数据传输和信号交换。
    - 工业控制设备:适用于各种工业控制系统中的信号传输和电源连接,提升系统的可靠性和抗干扰能力。
    使用建议:
    - 在使用过程中,应注意避免过度弯曲引脚,以免损坏连接器。
    - 定期进行清洁和检查,确保连接器始终处于最佳工作状态。
    - 遵循制造商的安装指南,正确选择合适的安装选项以确保最佳性能。

    5. 兼容性和支持


    - 兼容性:该产品设计为与多种标准引脚样式兼容,适用于广泛的电路板设计。
    - 支持:Samtec公司提供详尽的技术文档和支持服务,包括安装指南、常见问题解答和技术咨询等,帮助客户顺利使用产品。

    6. 常见问题与解决方案


    1. 问题:连接不稳定,频繁出现断开现象。
    解决方案:检查安装是否正确,确认锁扣或其他固定装置是否已正确安装并牢固固定。

    2. 问题:接触电阻过高。
    解决方案:清洁连接器表面,去除氧化层或污染物。必要时更换连接器。

    3. 问题:引脚损坏。
    解决方案:检查是否有物理损伤,并根据需要更换受损部分或整个连接器。

    7. 总结和推荐


    总结:
    高密度双排针座以其出色的性能、多样化的选择性和良好的兼容性,成为市场上备受推崇的电子元器件之一。无论是在服务器、通信设备还是工业控制领域,都能展现出卓越的连接能力和可靠性。
    推荐:
    鉴于其出色的特性和广泛的适用范围,强烈推荐使用Samtec公司的高密度双排针座产品。对于需要高密度、可靠连接的应用场景,它无疑是最佳的选择。

QTE-020-04-F-D-A-K-TR参数

参数
触头镀层厚度 - 柱(配接) -
颜色 -
间距 800μm
端接 焊盘
排数 2
长度- 堆叠高度 -
针脚数 40pin
触头镀层 - 柱(配接) -
长*宽*高 20mm(长度)*7.11mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
