首页  >  产品百科  >  LSHM-150-04.0-F-DV-A-S-K-TR

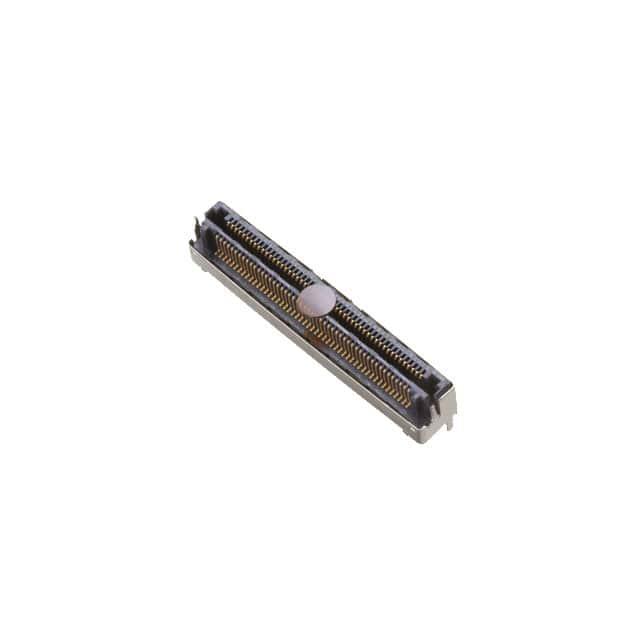

LSHM-150-04.0-F-DV-A-S-K-TR

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距100p双排排针, LSHM系列, 垂直, 表面
供应商型号: SAM14152DKR-ND
供应商: Digi-Key
标准整包数: 1

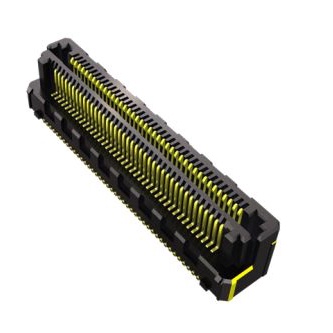

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) LSHM-150-04.0-F-DV-A-S-K-TR

LSHM-150-04.0-F-DV-A-S-K-TR概述


    产品简介


    LSHM-DV 系列连接器是Samtec公司推出的一款高密度高速连接器,主要用于板对板和电缆对板连接。该系列连接器采用了独特的自配对系统设计,能够有效减少库存成本。此外,它具有紧凑的外形设计,适用于需要高密度互连的应用场合,如通信设备、工业控制、计算机系统等。

    技术参数


    | 参数 | 描述 |

    | 针数/行 | 5, 10, 20, 30, 40, 50 |
    | 尾端选项 | –S = 带屏蔽
    –N = 不带屏蔽 |
    | 接触镀层 | Au 或 Sn 覆盖 50 µ" (1.27 µm) Ni |
    | 工作温度范围 | -55°C 至 +125°C |
    | 电流容量 | 每个引脚2.0A(相邻两个引脚同时供电) |
    | 信号速率 | 支持高达1 Gbps |
    | RoHS合规 | 是 |

    产品特点和优势


    - 自配对系统:减少了对不同型号连接器的需求,从而降低了库存成本。
    - 清晰的配对指示:当连接器正确配对时,会有明显的“咔嗒”声。
    - 高密度和高速度:支持高达1 Gbps的数据传输速率,适合高密度互连应用。
    - 窄间距设计:使得行间距更小,适合空间受限的应用。
    - 经济实惠:采用经济的设计方案,使整体成本更低。
    - 良好的接触性能:采用Blade & Beam接触方式,提供稳定可靠的连接。
    - 宽广的工作温度范围:-55°C 至 +125°C,适用于极端环境条件。

    应用案例和使用建议


    LSHM-DV 系列连接器广泛应用于各种高密度互连应用中,如通信设备、服务器、存储系统、工业自动化等领域。在这些应用中,由于其独特的自配对系统和高密度设计,可以显著提高系统的可靠性和紧凑性。在具体使用时,需要注意选择合适的针数和尾端选项以满足实际需求。此外,合理规划PCB布局对于保证信号完整性和减少电磁干扰非常重要。

    兼容性和支持


    LSHM-DV 系列连接器与其他同类电子元器件有很好的兼容性,可以根据实际需要进行选择。制造商提供了详细的技术支持文档和工程服务,如需进一步了解请联系Samtec的客户服务部门。此外,还提供专门的加工条件和测试结果,确保产品的质量和可靠性。

    常见问题与解决方案


    1. 连接器配对时没有咔嗒声
    - 解决方法:检查是否有异物阻塞或者接触不良的情况。确认连接器是否安装到位。
    2. 接触电阻过大
    - 解决方法:检查接触镀层是否正常,必要时重新镀层处理。
    3. 信号传输不稳定
    - 解决方法:检查PCB布局和接地情况,优化信号路径以减少噪声和干扰。

    总结和推荐


    LSHM-DV 系列连接器以其紧凑设计、高密度、高可靠性等特点,在各类高密度互连应用中表现出色。无论是板对板还是电缆对板连接,都能够提供稳定的电气性能和机械性能。结合其易于使用的自配对系统和经济实惠的价格,是一款值得推荐的产品。因此,我们强烈推荐在高密度互连应用中使用LSHM-DV 系列连接器。

LSHM-150-04.0-F-DV-A-S-K-TR参数

参数
排数 2
触头镀层
板上高度 5.46mm
针脚数 100pin
接合堆叠高度 6.5mm,7mm,8mm,10mm
触头镀层厚度 76nm
类型 Non-Gendered,Self Mating
间距 500μm
通用封装 SMD,P=0.5mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LSHM-150-04.0-F-DV-A-S-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

LSHM-150-04.0-F-DV-A-S-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC LSHM-150-04.0-F-DV-A-S-K-TR LSHM-150-04.0-F-DV-A-S-K-TR数据手册

LSHM-150-04.0-F-DV-A-S-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.8192 ¥ 73.8057
25+ $ 8.4032 ¥ 70.3243
50+ $ 7.904 ¥ 66.1466
100+ $ 7.4568 ¥ 62.4041
库存: 440
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 73.8
