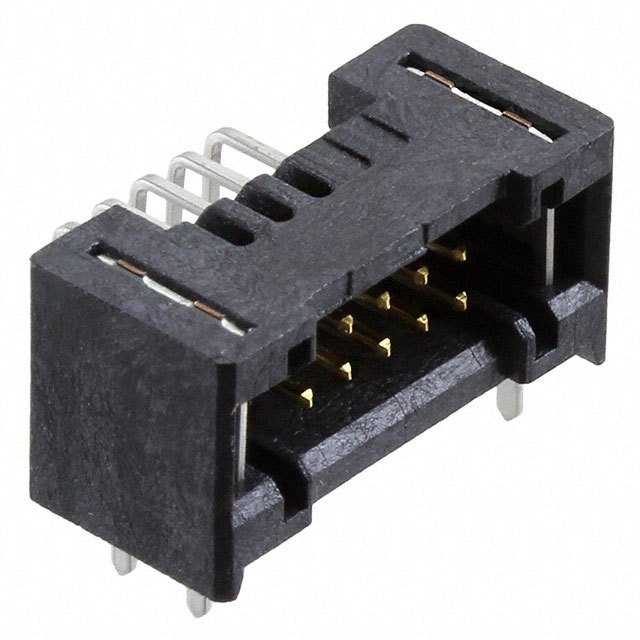

TFM-105-01-S-D-RE1-WT

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Elevated,Header,Push-Pull 2 10pin 推挽式 Male Pin 黑色 通孔安装 13.03mm(长度)*8mm(高度)
供应商型号: SAM10090-ND
供应商: Digi-Key
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 TFM-105-01-S-D-RE1-WT

TFM-105-01-S-D-RE1-WT概述


    产品简介


    本文介绍了由Samtec公司生产的TFM系列连接器,这是一种通过通孔安装方式连接的电子元器件。该系列连接器具备多种针数选择(从5到50个不等),适用于广泛的电子设计项目。其主要用于电路板之间的信号传输,特别是在需要高可靠性、高性能的应用场合,如计算机、通信设备、医疗仪器等领域。

    技术参数


    - 针数范围:5至50个针位,可选双排配置。
    - 引脚样式:包括-01、-02、-03等多种引脚样式。
    - 镀层选项:
    - -S:30μ"选择性金镀层,黄铜尾部镀锡。
    - -L:15μ"选择性金镀层,黄铜尾部镀锡。
    - -F:3μ"闪镀金,黄铜尾部镀锡。
    - -H:30μ"选择性金镀层,3μ"闪镀金黄铜尾部镀锡。
    - 安装方式:表面贴装、通孔焊接。
    - 选项:包括对齐销、锁定夹、直角转接、焊片等。
    - 包装方式:管式包装和带卷式包装(仅适用于表面贴装)。
    - 材料:绝缘体为液晶聚合物(LCP),符合UL 94-VO标准。接触件采用磷青铜。
    - 颜色:黑色。
    - 尺寸:部分关键尺寸见图纸说明。

    产品特点和优势


    TFM系列连接器具有以下显著特点和优势:
    1. 高可靠性:采用优质材料制造,提供可靠的电气连接性能。
    2. 多样化选择:提供不同的引脚样式和镀层选项,适应不同需求。
    3. 兼容性强:可与其他多个系列连接器配套使用,提高设计灵活性。
    4. 易于安装:支持通孔安装,同时也提供表面贴装选项,简化装配过程。

    应用案例和使用建议


    应用案例
    TFM系列连接器广泛应用于计算机、通信设备、医疗仪器等领域。在具体应用中,例如医疗设备内部复杂的电路连接,需要高可靠性和耐用性的连接器。在这些场景下,TFM系列连接器以其出色的电气特性和可靠的设计得到了广泛应用。
    使用建议
    1. 在安装过程中,确保连接器正确对齐,并检查所有选项设置是否正确。
    2. 使用时需考虑其工作环境,确保环境条件符合要求。
    3. 在批量生产中,建议使用专用工具以确保安装的一致性和准确性。
    4. 在需要特别高的机械强度时,可以考虑使用对齐销或锁定夹增强稳定性。

    兼容性和支持


    TFM系列连接器与Samtec公司的其他产品兼容性良好,能够与其他相关连接器配合使用,方便集成到更大的系统中。此外,Samtec提供了全面的技术支持和售后服务,确保客户在使用过程中得到充分帮助。

    常见问题与解决方案


    - 插入力大:对于带有锁定夹的型号,可能由于插入力较大导致自动化组装困难。建议使用手动放置或咨询Samtec技术人员。
    - 尺寸公差:确保在组装过程中注意尺寸公差,避免过度弯曲或施加过大压力。
    - 连接不稳定:检查连接器安装位置和接触面积,确保接触良好。必要时可以重新调整或更换新的连接器。

    总结和推荐


    总体而言,TFM系列连接器凭借其优良的电气性能、可靠性及多样性,成为了电子设计领域的理想选择。无论是从应用范围还是从性能表现来看,它都具有明显的优势,尤其适合那些对连接器质量和稳定性能有较高要求的应用场合。因此,强烈推荐使用TFM系列连接器。
    请注意,此文档包含机密和专有信息,仅供授权人员查阅,并且不得擅自披露、复制、转移或合并到任何其他项目中。

TFM-105-01-S-D-RE1-WT参数

参数
颜色 黑色
触头类型 Male Pin
紧固类型 推挽式
排数 2
触头端接 -
针脚数 10pin
类型 Elevated,Header,Push-Pull
长*宽*高 13.03mm(长度)*8mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装
