首页  >  产品百科  >  ESQ-110-13-S-D

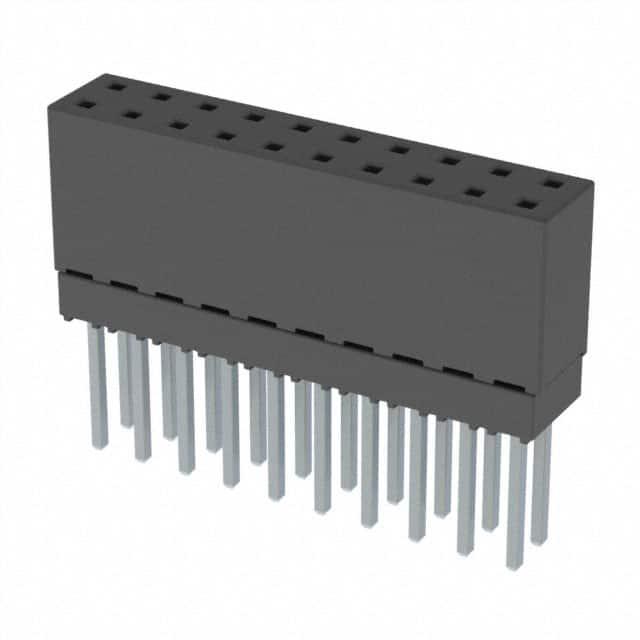

ESQ-110-13-S-D

厂牌: SAMTEC
产品描述: Elevated Socket,Push-Pull 2.54mm 2 20pin 5.7A 760nm 金 黑色 通孔安装 25.5mm(长度)*4.95mm(高度)
供应商型号: SR-ESQ-110-13-S-D
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 ESQ-110-13-S-D

ESQ-110-13-S-D概述


    产品简介


    本手册介绍了Samtec公司的ESW和ESQ系列电子连接器。这些连接器主要用于各种电路板间的信号传输,具有高电流承载能力和宽温度范围适应能力。它们广泛应用于工业控制、通信设备、医疗仪器等领域。

    技术参数


    | 参数 | 规格 |

    | 连接器类型 | ESW, ESQ系列 |
    | 针间距 | 2.54 mm (.100") |
    | 插针数 | 1至144个插针(可选单行或多行) |
    | 镀层选项 | 金镀层(10µ"/20µ")、锡镀层 |
    | 工作温度范围 | -55°C 至 +125°C(金镀层) |
    | -55°C 至 +105°C(锡镀层) |
    | 插入深度 | 3.68 mm (.145") 至 6.35 mm (.250") |
    | 最大循环次数 | 100次(10µ"金镀层) |
    | 额定电压 | 550 VAC(与TSW或ESQ配合使用) |
    | 额定电流 | 每个插针5.2 A(ESW/TSW),5.7 A(ESQ/TSW) |
    | 认证 | RoHS符合、无铅焊接 |

    产品特点和优势


    ESW和ESQ系列连接器具备以下几个显著特点和优势:
    1. 高可靠性:经过严格测试,能够在极端环境下稳定工作。
    2. 多样化配置:提供多种镀层、数量和排列方式选择,满足不同应用需求。
    3. 高电流承载能力:每个插针能够承载高达5.2 A/5.7 A的电流。
    4. 宽温度适应性:能够在-55°C至+125°C的温度范围内正常工作。
    5. 自巢式插座设计:确保插座能够可靠地嵌合,提升整体稳定性。

    应用案例和使用建议


    应用案例
    - PC/104 J1/P1 "Stackthrough" Connector
    - 标准插入力: ESQ-132-14-G-D
    - 低插入力: ESQ-132-39-G-D

    - PC/104 J1 "Non-Stackthrough" Connector
    - 标准插入力: ESQ-132-12-G-D
    - 低插入力: ESQ-132-37-G-D

    - PC/104 J2/P2 "Stackthrough" Connector
    - 标准插入力: ESQ-120-14-G-D
    - 低插入力: ESQ-120-39-G-D
    使用建议
    1. 正确安装:确保连接器插入到适当的深度,避免过浅或过深导致接触不良。
    2. 保持清洁:定期清理插针,避免灰尘和氧化物影响导电性能。
    3. 适配器选择:根据具体应用选择合适的镀层类型和插针数量,确保最佳性能。

    兼容性和支持


    ESW和ESQ系列连接器兼容多种标准插头类型,如TSW, MTSW, EW, MTLW, TSS, ZSS, TSM, DW, ZW, HW, TSSH, HTSS。此外,Samtec公司提供了详细的技术支持和售后服务,确保客户能够获得最佳的应用体验。

    常见问题与解决方案


    1. 插入力过大
    - 解决方法:检查插入深度是否符合规范,确保插针和插座完全对齐。

    2. 连接不稳定
    - 解决方法:检查是否有异物阻碍接触面,清洁接触面并重新插入。
    3. 电流过载
    - 解决方法:检查系统负载是否超过额定值,确保系统正常运行。

    总结和推荐


    总体来说,ESW和ESQ系列连接器是一款高可靠性、多功能的电子元件,在工业、通信和医疗领域具有广泛应用前景。其优良的电气性能、广泛的适用性和良好的客户支持使其成为市场上的有力竞争者。对于需要高可靠性和大电流承载能力的应用场合,强烈推荐使用这款产品。

ESQ-110-13-S-D参数

参数
触头镀层 - 配接
类型 Elevated Socket,Push-Pull
针脚数 20pin
颜色 黑色
间距-配接 2.54mm
防护等级 -
触头镀层厚度 - 配接 760nm
额定电流 5.7A
排数 2
长*宽*高 25.5mm(长度)*4.95mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

ESQ-110-13-S-D厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ESQ-110-13-S-D数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC ESQ-110-13-S-D ESQ-110-13-S-D数据手册

ESQ-110-13-S-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 5.125 ¥ 42.8963
100+ $ 4.875 ¥ 40.8038
500+ $ 3.8 ¥ 31.806
1000+ $ 3.4375 ¥ 28.7719
2500+ $ 2.725 ¥ 22.8083
库存: 121
起订量: 61 增量: 1
交货地:
最小起订量为:50
合计: ¥ 2144.81
