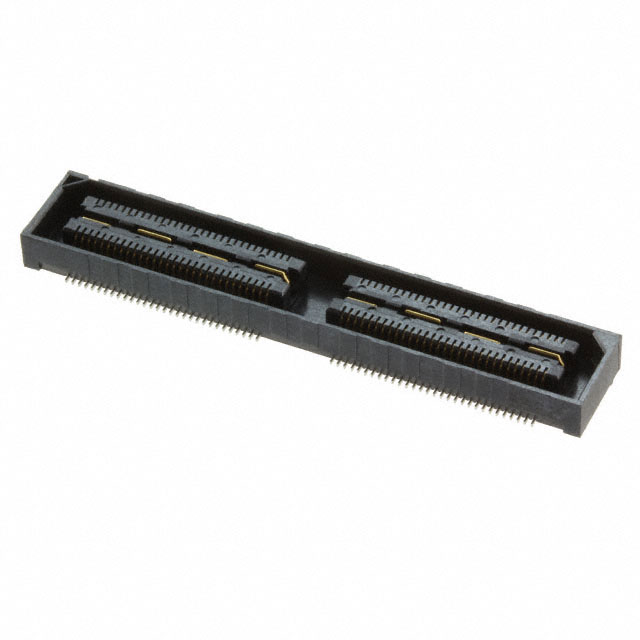

QSH-060-01-F-D-A-TR

厂牌: SAMTEC
产品描述: 0.5mm间距120p双排排母 插座, QSH系列, 直角, 表面
供应商型号: QSH-060-01-F-D-A-TR
供应商: Master
标准整包数: 5
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) QSH-060-01-F-D-A-TR

QSH-060-01-F-D-A-TR概述

    电子元器件技术手册:QSH-30-01-D-XX 系列高密度双排插座

    产品简介


    QSH-30-01-D-XX 系列是来自 Samtec 的高密度双排插座。该系列产品具有卓越的电气特性和机械稳定性,适用于广泛的工业和消费电子应用。它们可用于各种电路设计,包括高频信号传输、电源分配和数据交换等。典型的应用领域包括通信设备、计算机外围设备、服务器、工业自动化设备及医疗仪器。

    技术参数


    - 针位数:每行针位可选 -030, -060, -090, -120, -150(需根据具体型号选择)
    - 行间距:通常为 2mm
    - 接触方式:高可靠性的弹簧触点设计
    - 绝缘材料:LCP UL94V-0,黑色
    - 接触材料:磷青铜
    - 电镀选项:多种选择包括3µ" Flash Selective、10µ" Light Selective Gold等
    - 包装方式:标准托盘包装,或根据需求选择卷带式包装

    产品特点和优势


    QSH-30-01-D-XX 系列的主要优势在于其高密度设计和强大的机械强度。这种插座提供了可靠的连接,并通过多种接触材料选择来适应不同的应用环境。此外,Samtec 还提供多种定制选项以满足特定的设计需求,例如对准销(Alignment Pins)、锁紧夹(Locking Clips)和摩擦锁(Friction Locks)等。

    应用案例和使用建议


    该系列插座广泛应用于高可靠性要求的环境中,如工业自动化控制系统。在设计这类系统时,建议考虑将锁紧夹(Locking Clips)选项纳入设计中,以增强系统的稳定性和可靠性。此外,在选择电镀方式时,可以根据具体的应用环境(如湿度、温度变化等)选择合适的电镀层。

    兼容性和支持


    QSH-30-01-D-XX 系列插座与大多数标准自动组装机兼容。对于需要手动组装的特殊选项(如锁定夹),Samtec 建议采用手动放置以确保正确安装。厂商提供了详尽的技术文档和在线支持,用户可以随时访问这些资源来获取帮助。

    常见问题与解决方案


    1. 问题:插座的安装过程中出现接触不良。
    - 解决办法:检查插头和插座之间的连接是否正确,确保插座的定位准确无误。如有必要,可以使用对准销来辅助定位。
    2. 问题:在高湿度环境下,插座的电镀层容易腐蚀。
    - 解决办法:选择具有更高抗腐蚀性的电镀选项,如 30µ" Heavy Gold 电镀层。

    总结和推荐


    QSH-30-01-D-XX 系列插座是一款高密度、高性能的双排插座,非常适合需要高可靠性连接的应用。它的多样性和灵活性使其能够适应不同设计的需求。尽管某些特殊功能(如自动放置)可能有限制,但其整体表现仍十分出色。强烈推荐在高可靠性需求的项目中使用这款插座。

QSH-060-01-F-D-A-TR参数

参数
间距 500μm
端接 焊盘
排数 2
长度- 堆叠高度 -
针脚数 120pin
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
颜色 -
长*宽*高 41.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QSH-060-01-F-D-A-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSH-060-01-F-D-A-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) SAMTEC QSH-060-01-F-D-A-TR QSH-060-01-F-D-A-TR数据手册

QSH-060-01-F-D-A-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 4.577 ¥ 38.7672
50+ $ 4.1529 ¥ 34.5296
100+ $ 4.0439 ¥ 33.6234
250+ $ 3.6146 ¥ 30.038
500+ $ 3.5026 ¥ 28.6828
1000+ $ 3.2389 ¥ 26.523
2500+ $ 3.1123 ¥ 25.4862
5000+ $ 3.1123 ¥ 25.4862
库存: 72
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 193.83
直接购买
加入购物车
