UPT-04-03.0-01-L-V

产品分类: 刀片式电源连接器
厂牌: SAMTEC
产品描述: Samtec 3.81间距4p排母, UPT系列, 垂直
供应商型号: SR-UPT-04-03.0-01-L-V
供应商: 海外现货
标准整包数: 1

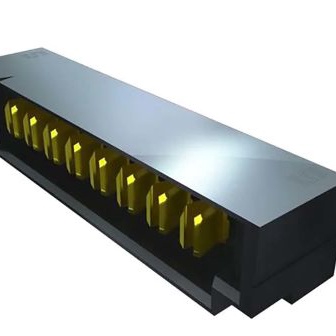

SAMTEC 刀片式电源连接器 UPT-04-03.0-01-L-V

UPT-04-03.0-01-L-V概述


    产品简介


    本产品名为UPT-XX-XX.X-XX-X-XX-XX,属于一种专为高密度连接设计的垂直焊接电子元器件。它具备多种针脚数选择(2、4、6、8针脚),以适应不同应用场景的需求。该产品主要用于高可靠性要求的电子设备,广泛应用于通信、计算机、医疗仪器和工业自动化等领域。凭借独特的结构设计和卓越的性能,UPT-XX-XX.X-XX-X-XX-XX成为了众多行业用户的首选连接解决方案。

    技术参数


    - 针脚数:2、4、6、8
    - 尾部选项:
    - -V:垂直
    - -PV:压接垂直(仅适用于03尾部长度)
    - 尾部长度选项:
    - -01:适用于1.57 mm (0.062 in) 厚度PCB
    - -02:适用于2.36 mm (0.093 in) 厚度PCB
    - -03:压接式适用于1.57 mm (0.062 in) 及以上厚度PCB
    - 材料:绝缘体为液晶聚合物(LCP),颜色为黑色,具有UV 94 V0阻燃等级;端子为铍铜(BeCu);锁定夹为磷青铜(Phos Bronze)
    - 尺寸规格:
    - 长度:9.00 mm (.354 in)
    - 高度:7.00 mm (.276 in)
    - 引脚间距:3.81 mm (.150 in)
    - 锁定夹间距:1.25 mm (.049 in)
    - 安装方式:锁紧夹可选,提供-01、-02 和 -03 尾部长度选项
    - 表面处理:
    - -L: 接触区域镀10 μ''轻选择性金,尾部镀亮锡
    - -T: 接触和尾部均镀亮锡(仅适用于-PV)

    产品特点和优势


    UPT-XX-XX.X-XX-X-XX-XX具备以下特点和优势:
    1. 多样化针脚配置:根据需求选择不同数量的针脚,满足不同的应用场景。
    2. 可靠的设计:垂直安装和压接式设计保证了连接的稳固性和耐用性。
    3. 高标准制造:采用高质量材料,如液晶聚合物和铍铜,确保在恶劣环境下的稳定性能。
    4. 轻量选择性金表面处理:提供接触区域镀金处理,确保低接触电阻和高耐腐蚀性。
    5. 锁定机制增强:配备锁紧夹设计,增强机械强度和抗震动能力。
    6. 兼容性好:能够与各种标准连接器及接口兼容,易于集成到现有系统中。

    应用案例和使用建议


    应用案例:UPT-XX-XX.X-XX-X-XX-XX在通信领域的路由器、交换机以及工业自动化设备中的连接器模块中得到了广泛应用。通过其可靠的连接性能和稳定的机械强度,有效提升了这些设备的工作效率和稳定性。
    使用建议:
    - 正确的PCB设计:根据所选尾部长度对应合适的PCB厚度,避免因安装不当导致的连接不良或损坏。
    - 定期检查:由于在振动环境中长时间使用可能导致接触松动,建议定期检查并更换以确保持续可靠的连接性能。
    - 工具应用:对于压接式尾部(-PV),需要使用指定的压接工具进行安装,以达到最佳的电气性能和机械强度。

    兼容性和支持


    - 兼容性:UPT-XX-XX.X-XX-X-XX-XX设计时充分考虑了广泛的兼容性需求,能够与大多数标准连接器相匹配,方便与其他设备无缝集成。
    - 厂商支持:SAMTEC公司提供全方位的技术支持和服务,包括产品手册下载、样品申请、技术支持热线和在线FAQ资源等,确保用户能够获得及时有效的帮助。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插入力过大 | 检查是否正确选择了匹配的尾部长度,并确保PCB厚度符合要求。必要时重新选择合适的尾部长度。 |
    | 连接不稳定 | 确认锁紧夹是否已正确安装并锁定。如果仍有问题,可能需要检查是否因为振动或冲击造成损坏,必要时更换新的连接器。 |
    | 接触电阻高 | 验证是否进行了适当的表面处理。镀金处理的连接器通常具有更低的接触电阻。如需提高性能,可以考虑使用镀金选项。 |

    总结和推荐


    综上所述,UPT-XX-XX.X-XX-X-XX-XX作为一款性能卓越、多功能的垂直焊接电子元器件,在高可靠性需求的应用场合表现出色。它不仅拥有丰富的规格选项以适应不同的安装需求,还通过先进的设计和技术实现了稳定可靠的连接。此外,SAMTEC公司提供的优质服务和支持也为用户带来了额外的保障。因此,强烈推荐使用UPT-XX-XX.X-XX-X-XX-XX,特别是在对连接质量和系统可靠性有严格要求的项目中。

UPT-04-03.0-01-L-V参数

参数
长*宽*高 25.5mm(长度)*9mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

UPT-04-03.0-01-L-V厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

UPT-04-03.0-01-L-V数据手册

厂牌 PDF简要描述 下载
SAMTEC 刀片式电源连接器 SAMTEC UPT-04-03.0-01-L-V UPT-04-03.0-01-L-V数据手册

UPT-04-03.0-01-L-V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 4.6625 ¥ 39.7711
100+ $ 4.4375 ¥ 37.8519
500+ $ 3.575 ¥ 30.4948
1000+ $ 3.2875 ¥ 28.0424
2500+ $ 2.7125 ¥ 23.1376
库存: 811
起订量: 66 增量: 1
交货地:
最小起订量为:50
合计: ¥ 1988.55
