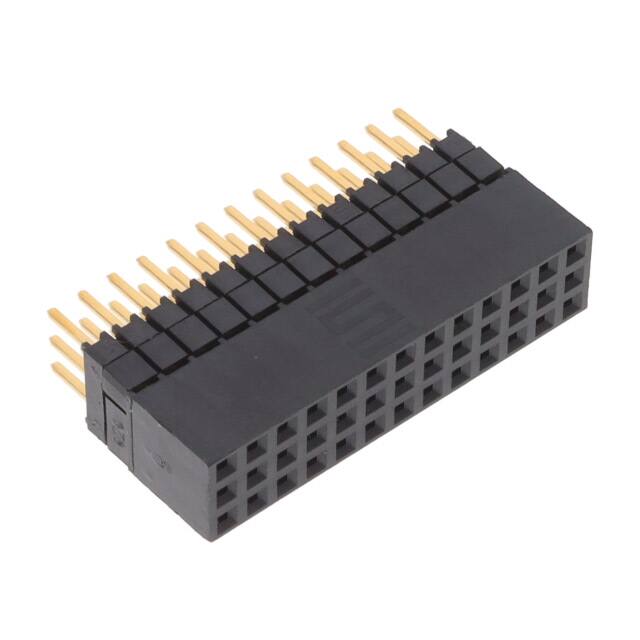

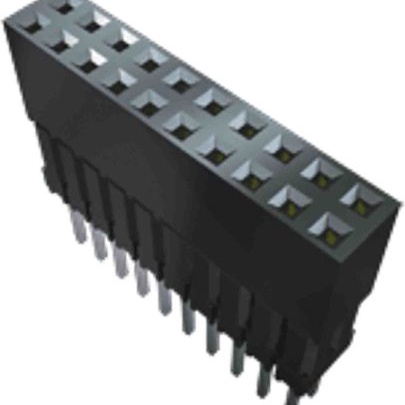

ESQ-113-23-G-T

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距39p三排排母 板对板, ESQ系列, 直角, 通孔安装
供应商型号: SR-ESQ-113-23-G-T
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 ESQ-113-23-G-T

ESQ-113-23-G-T概述

    电子元器件产品技术手册

    产品简介


    本产品名为ESQ-1XX-XX-X-X-XXX-XX-X-XX,属于连接器类电子元器件。它主要用于各类电子设备中的信号传输和电源分配。其设计符合高效、稳定及安全传输的要求,适用于消费电子、工业自动化、医疗设备、通讯系统等多个领域。

    技术参数


    根据手册中的描述,以下是产品的主要技术规格和参数:
    - 接触方式:单、双、三行(-S/-D/-T)。
    - 尾部规格:平方(.100[2.54])、圆形(.200[5.08])。
    - 镀层选项:金(20μ")、选镀金(30μ")、无铅锡(.100[2.54])、轻镀金(10μ")。
    - 极化:可选(详见手册第2页图3)。
    - 锁定引脚:可选(详见手册第2页图2)。
    - 金属垫圈:可选(详见手册第2页图2)。
    - 接触材料:磷青铜(磷铜合金),镀层厚度需参考具体选项。
    - 安装方式:压接式(.100[2.54])。
    - 最小接触推出力:1.5磅。
    - 最大允许弯曲度:.003英寸/英寸。
    - 最大切割毛刺:.010英寸;尾部侧面最大切割毛刺:.020英寸(不得低于底座)。

    产品特点和优势


    1. 多功能性:提供单、双、三行布局选择,以满足不同应用场景需求。
    2. 可靠性高:采用优质磷青铜材料,具有出色的机械性能和电性能稳定性。
    3. 灵活性强:多种镀层选择(金、选镀金、无铅锡、轻镀金),适应各种环境需求。
    4. 安全性高:具备极化和锁定引脚选项,提高装配精度和可靠性。
    5. 易于安装:压接式设计简化了安装过程,提高了生产效率。

    应用案例和使用建议


    手册中提供了如下几种典型的应用案例:
    1. 消费电子产品:用于手机、平板电脑等设备内部电路板间的信号传输。
    2. 工业自动化:用于工厂自动化设备中的传感器和执行器之间的信号连接。
    3. 医疗设备:在医疗器械中作为电源连接器使用,确保信号传输稳定可靠。
    使用建议:
    - 在安装过程中注意镀层选择,根据具体应用场景选择合适的镀层材料。
    - 极化和锁定引脚的使用可以提高装配精度,减少错误连接的风险。
    - 确保安装过程中的接触材料完好无损,避免接触不良导致信号传输不稳。

    兼容性和支持


    - 该产品与市场上多数同类产品兼容,适用于各类标准的印刷电路板。
    - 厂商提供详尽的技术文档和支持服务,帮助用户快速掌握正确的安装方法。

    常见问题与解决方案


    1. 接触不稳定:检查镀层选择是否合适,重新检查安装工艺是否正确。
    2. 极化位置错误:参阅手册中的图3确认正确的极化位置。
    3. 信号传输中断:检查是否有毛刺产生,避免超过最大允许弯曲度。

    总结和推荐


    综上所述,ESQ-1XX-XX-X-X-XXX-XX-X-XX是一款高性能、多功能的连接器,适合各类电子设备中的信号传输和电源分配。其可靠的机械性能和电气性能使其在多个行业有着广泛的应用前景。强烈推荐给需要高性能连接器的用户。

ESQ-113-23-G-T参数

参数
颜色 黑色
排数 3
针脚数 39pin
间距-配接 2.54mm
类型 Elevated Socket,Push-Pull
防护等级 -
额定电流 5.7A
触头镀层厚度 - 配接 510nm
触头镀层 - 配接
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

ESQ-113-23-G-T厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ESQ-113-23-G-T数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC ESQ-113-23-G-T ESQ-113-23-G-T数据手册

ESQ-113-23-G-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 10.9125 ¥ 91.3376
50+ $ 10.5125 ¥ 87.9896
100+ $ 8.1875 ¥ 68.5294
500+ $ 7.4125 ¥ 62.0426
1000+ $ 5.875 ¥ 49.1738
库存: 31
起订量: 29 增量: 1
交货地:
最小起订量为:25
合计: ¥ 2283.44
直接购买
加入购物车
