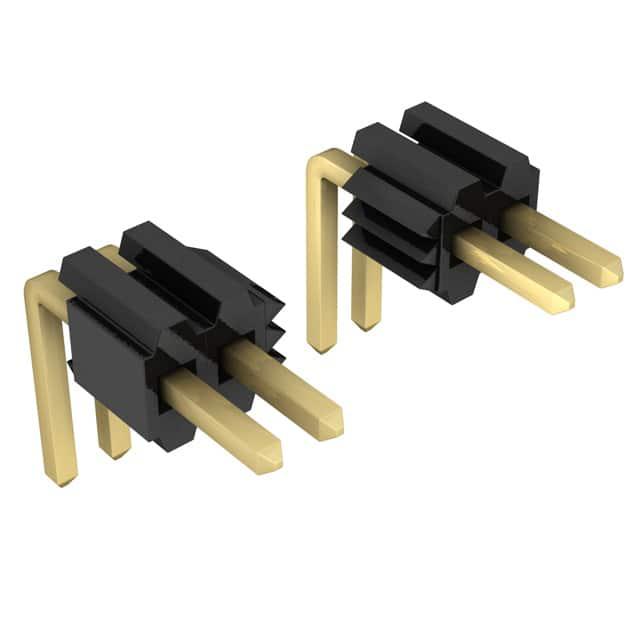

TMS-110-02-G-S-RA

厂牌: SAMTEC
产品描述: Header,Push-Pull 1.27mm 1 10pin 5A 250nm 金 黑色 通孔安装 12.7mm(长度)*6.6mm(高度)
供应商型号: 200-TMS11002GSRA
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 TMS-110-02-G-S-RA

TMS-110-02-G-S-RA概述


    产品简介


    基本介绍
    本文档将重点介绍Samtec公司生产的TMS系列、HTMS系列和SNM系列微接头。这些微接头广泛应用于多种电子设备中,尤其是在需要高密度连接的场合。TMS和HTMS系列通过提供不同的引脚配置和安装方式(直插式或直角式),为设计者提供了极大的灵活性。SNM系列则侧重于满足特殊需求,如高温度操作环境下的应用。
    应用领域
    这些微接头适用于多种领域,如计算机、电信设备、工业控制系统和汽车电子系统。它们为设备间的高效、可靠的电连接提供了坚实的基础,特别适合于需要小型化和高密度连接的应用场景。

    技术参数


    TMS系列
    - 间距: 1.27mm x 2.54mm (.050" x .100")
    - 引脚数: 1至50个
    - 绝缘材料: 黑色液态晶聚合物
    - 终端材料: 磷青铜
    - 镀层: Au或Sn镀层,底层镍厚度为50µ" (1.27µm)
    - 电流额定值: 每个引脚5A(两根引脚通电)
    - 工作温度范围: -55°C至+105°C(锡);-55°C至+125°C(金)
    HTMS系列
    - 工作温度范围: -55°C至+125°C
    - 引脚样式: 直插式或直角式
    - 兼容型号: SMS、SLM、RSM系列
    - 特别注意事项: 某些长度、样式和选项可能不标准,且不可退货
    SNM系列
    - 引脚样式: 单排
    - 材料: 终端材料为磷青铜
    - 绝缘材料: 黑色玻璃填充聚酯
    - 镀层选项: 锡镀层或10µ" (0.25µm) 镀金
    - 电流额定值: 每个引脚5A(两根引脚通电)
    - 最大加工温度: 不建议使用红外线焊接或回流焊
    - 兼容型号: SMS系列(注意:-02型不兼容)

    产品特点和优势


    - 多变的引脚配置:TMS系列提供13种终端样式,HTMS系列具有直插式和直角式两种选择,为设计提供了极大的灵活性。
    - 宽泛的工作温度范围:HTMS系列可承受高达125°C的工作温度,非常适合高温环境。
    - 可靠的电连接:每个引脚的电流额定值为5A,确保了稳定且可靠的电连接。
    - 环保合规:所有系列产品均符合RoHS标准,便于环保和可持续发展的应用。

    应用案例和使用建议


    应用案例
    1. 电信基站:HTMS系列由于其宽广的工作温度范围,被广泛应用于需要在极端气候条件下工作的电信基站。
    2. 工业控制设备:TMS系列凭借其高密度的连接能力和多种引脚配置,适合用于需要紧凑布局的工业控制设备。
    3. 汽车电子系统:SNM系列因其高可靠性和兼容性,在汽车电子系统的高负载连接点中得到广泛应用。
    使用建议
    - 在使用TMS和HTMS系列时,根据具体应用的需求选择合适的引脚配置和镀层。
    - 在处理SNM系列时,确保了解最大加工温度限制,避免不当的焊接工艺导致产品损坏。

    兼容性和支持


    - 兼容性:TMS系列可与SMS、SLM、RSM系列配合使用;SNM系列通常与SMS系列配合。
    - 支持服务:Samtec公司提供详尽的技术支持文档,同时设有专门的技术支持团队,用户可通过官方网站获取更多信息和支持。

    常见问题与解决方案


    问题一:产品无法插入
    - 解决方案:检查引脚是否正确对齐,并确认是否有足够的插入深度。若仍未解决问题,检查是否存在物理损伤。
    问题二:产品过热
    - 解决方案:确保在规定的电流额定值范围内使用。如果发现过热现象,请立即断开电源,并联系技术支持寻求进一步的帮助。

    总结和推荐


    评估
    TMS、HTMS和SNM系列微接头凭借其出色的性能和广泛的适用性,在市场上具备显著的竞争优势。这些产品的多功能性和可靠性使其成为各种电子设备的理想选择。
    推荐
    强烈推荐使用TMS、HTMS和SNM系列微接头,特别是对于需要高密度连接和高性能表现的应用场景。通过遵循制造商提供的指导原则和建议,用户可以确保这些产品的最佳性能。

TMS-110-02-G-S-RA参数

参数
触头镀层 - 配接
针脚数 10pin
排数 1
防护等级 -
间距-配接 1.27mm
额定电流 5A
触头镀层厚度 - 配接 250nm
颜色 黑色
类型 Header,Push-Pull
长*宽*高 12.7mm(长度)*6.6mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

TMS-110-02-G-S-RA厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TMS-110-02-G-S-RA数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC TMS-110-02-G-S-RA TMS-110-02-G-S-RA数据手册

TMS-110-02-G-S-RA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.1735 ¥ 18.3661
92+ $ 1.6632 ¥ 14.054
506+ $ 1.2528 ¥ 10.5862
1012+ $ 0.9936 ¥ 8.3959
2024+ $ 0.8715 ¥ 7.3642
5014+ $ 0.7035 ¥ 5.9446
10028+ $ 0.5355 ¥ 4.525
库存: 227
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 18.36
直接购买
加入购物车
