首页  >  产品百科  >  QSE-040-01-C-D-A

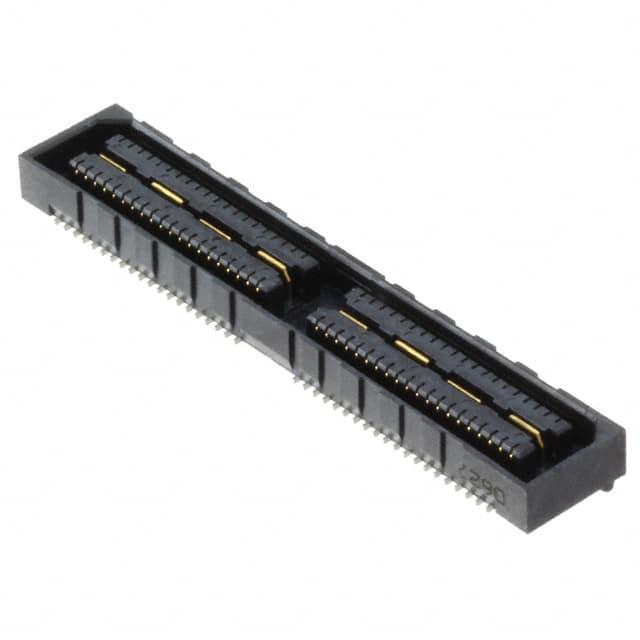

QSE-040-01-C-D-A

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 0.8mm间距80p双排排母 插座, QSE系列, 直角, 表面
供应商型号: 200-QSE04001CDA
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 QSE-040-01-C-D-A

QSE-040-01-C-D-A概述


    产品简介


    QSE系列双排高密度插座组装件是专门设计用于满足各种电子设备连接需求的高性能连接器。本系列产品包括多种位置规格选项(如-020、-040、-060、-080、-100等),并提供单行和双行配置。它们广泛应用于计算机、通信设备、工业自动化、航空航天及医疗电子等领域,为复杂电路板间提供了可靠的电连接方案。

    技术参数


    | 参数 | 描述 |

    | 规格 | -020、-040、-060、-080、-100等(视情况而定) |
    | 位置数量 | -020、-040、-060,-080、-100等(每行可选) |
    | 排规格 | 双排配置(-D选项) |
    | 插针类型 | 铜合金(镀金或其他处理方式) |
    | 尺寸 | 根据具体型号而变化,标准尺寸需参考详细图纸 |
    | 包装 | 单独包装、T&R包装(最大支持60个位置) |
    | 材料 | 绝缘体:LCP,UL94V-0等级;黑色 |
    | 接触材料 | 磷青铜(Phosphor Bronze) |
    | 接地平面 | 磷青铜(Phosphor Bronze) |
    | 最小接触保留力 | 8盎司(oz) |
    | 最小接地平面保留力 | 8盎司(oz) |
    | 插入力 | 根据具体型号变化,请参阅制造商提供的详细说明 |
    | 工作温度范围 | -40°C至+85°C |
    | 潮湿耐受性 | 相对湿度范围为10%-90%的条件下稳定工作 |
    | 寿命 | 多次插拔后仍保持良好的电气性能 |

    产品特点和优势


    QSE系列连接器具备以下特点和优势:
    1. 高密度设计:通过紧密排列的引脚,可以在有限的空间内实现更多的连接点,适用于空间受限的应用环境。
    2. 可靠性高:采用磷青铜材质的接触点和接地平面,确保了出色的电气性能和长时间的使用寿命。
    3. 多种配置选项:用户可以根据实际需要选择不同的引脚数、行配置以及表面处理方式(如3µ"金镀层、10µ"金镀层等)。
    4. 兼容性强:支持多种封装形式(如T&R包装),方便不同应用场合下的组装和使用。
    5. 易于维护:通过简单的工具即可完成连接器的安装和拆卸,降低了维护成本。

    应用案例和使用建议


    QSE系列连接器在实际应用中有着广泛的应用案例,如用于高速数据传输的服务器主板、复杂多层电路板上的信号接口连接等。针对这些应用场景,我们提出以下使用建议:
    1. 选择合适的引脚数量:根据实际应用所需的电气连接数量,合理选择不同规格的产品,避免浪费资源。
    2. 注意环境条件:在高温、高湿或腐蚀性环境中使用时,确保选择合适的工作温度范围和表面处理方式以保障长期稳定性。
    3. 遵循正确的安装方法:参照制造商提供的安装指南进行操作,特别是在使用锁紧装置(如-RT1选项)时,要确保正确安装以防止误操作导致连接失效。
    4. 适当维护:定期检查连接器的状态,确保没有氧化或损坏,并及时清理灰尘,保持良好的接触状态。

    兼容性和支持


    QSE系列连接器具有良好的兼容性,能够与各种类型的电子设备及其他连接器配合使用。此外,制造商提供了详细的技术文档和支持服务,帮助客户更好地了解和使用该产品。如果您有任何疑问或需要进一步的帮助,请联系技术支持团队获取更多信息。

    常见问题与解决方案


    在使用QSE系列连接器过程中,用户可能会遇到一些常见问题及其相应的解决办法如下:
    | 问题 | 解决方案 |

    | 插入力过高 | 确保插入方向正确,使用适当的工具进行平稳插入,并检查接触点是否有污垢或损伤。 |
    | 接触不良 | 检查接头清洁度,必要时更换磨损严重的接触部件。 |
    | 插头无法锁定 | 确认锁紧装置是否正确安装,查看说明书确认操作步骤。 |
    | 连接器破损 | 小心搬运和安装,避免过度弯曲或外力冲击导致损坏。 |
    | 插孔内部腐蚀 | 使用前检查表面质量,对已腐蚀的插孔进行更换或维修。 |

    总结和推荐


    总体而言,QSE系列双排高密度插座组装件以其出色的电气性能、广泛的适用范围以及可靠的设计,在多个领域均表现出色。无论是在苛刻的环境条件下还是常规使用中,该系列连接器都展现出了卓越的表现。因此,强烈推荐将QSE系列作为您电子项目中的首选连接解决方案。

QSE-040-01-C-D-A参数

参数
颜色 -
触头类型 -
紧固类型 -
排数 2
触头端接 -
针脚数 80pin
类型 Center Strip Contacts,Receptacle
长*宽*高 41.27mm(长度)*7.49mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QSE-040-01-C-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSE-040-01-C-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC QSE-040-01-C-D-A QSE-040-01-C-D-A数据手册

QSE-040-01-C-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.833 ¥ 91.5389
256+ $ 7.434 ¥ 62.8173
512+ $ 6.9615 ¥ 58.8247
1024+ $ 6.1215 ¥ 51.7267
库存: 116
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 91.53
