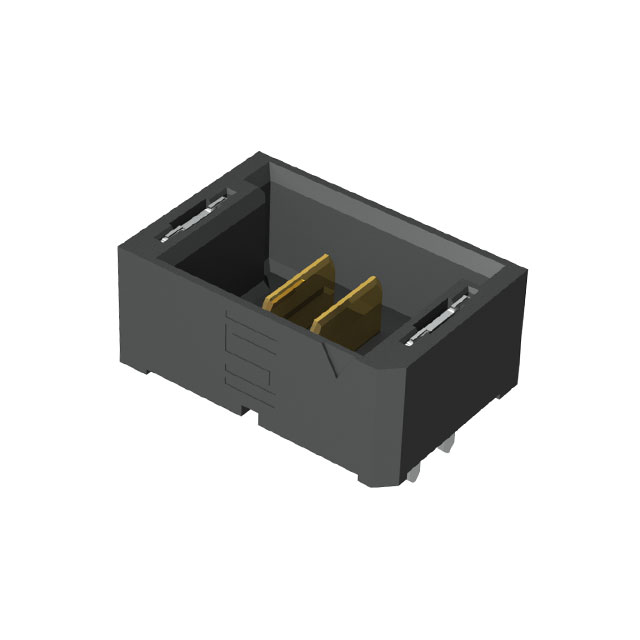

UMPT-02-01.5-G-V-S-W-TR

产品分类: 刀片式电源连接器
厂牌: SAMTEC
产品描述: Conn Ultra Micro Terminal Strip HDR 2Power POS 2mm Solder ST Top Entry SMD mPOWER® T/R
供应商型号: 200-UMPT02015GVSWTR
供应商: Mouser
标准整包数: 1
SAMTEC 刀片式电源连接器 UMPT-02-01.5-G-V-S-W-TR

UMPT-02-01.5-G-V-S-W-TR概述

    # Ultra Micro Power Terminal 产品技术手册

    产品简介


    Ultra Micro Power Terminal 是一款设计用于小型化和高密度应用的电子元器件。它的主要功能是在电路中提供可靠的电气连接,广泛应用于通信设备、计算机、移动设备以及任何需要高性能连接器的应用场景。

    技术参数


    基本规格
    - 引脚数: 可选多种引脚数(如4, 5, 6等)
    - 焊盘类型: 通过孔焊接或表面贴装
    - 外壳材料: LCP(液晶聚合物)
    - 接触材料: 铜合金
    - 镀层选项:
    - 选择性金镀层(10µ" 或 30µ"),焊锡(Tin-Lead)或其他特殊需求
    - 焊盘尺寸:
    - 典型值: 0.25mm (.010") 至 2.74mm (.108")
    - 公差: ±0.05mm 至 ±0.10mm
    尺寸
    - 长度 (L): 0.35mm (.014") (典型值)
    - 宽度 (A): ±0.08mm [±.003"]
    - 高度 (F): 2.00mm (.079") (典型值)
    工作环境
    - 温度范围: -40°C 至 +85°C
    - 湿度范围: 0% 至 95%

    产品特点和优势


    Ultra Micro Power Terminal 具有以下独特的功能和优势:
    - 紧凑设计: 适用于高密度应用,节省空间。
    - 高性能连接: 采用优质铜合金接触材料,确保低电阻和高可靠性。
    - 多样化的镀层选项: 以适应不同应用的特定需求。
    - 可定制化: 支持多种引脚数和焊盘尺寸,以满足不同客户的需求。

    应用案例和使用建议


    应用案例
    Ultra Micro Power Terminal 广泛应用于以下领域:
    - 智能手机和平板电脑: 提供稳定可靠的电气连接。
    - 网络设备: 在路由器、交换机等设备中提供高效的信号传输。
    - 医疗设备: 在医疗监测设备中实现精准的数据传输。
    使用建议
    为了确保最佳性能和可靠性,建议:
    - 在安装过程中严格按照技术手册进行操作。
    - 确保引脚和焊盘清洁,避免灰尘和氧化物影响连接效果。
    - 选择合适的焊料和焊接工艺,以保证长期稳定的连接质量。

    兼容性和支持


    兼容性
    - 印刷电路板 (PCB): 支持多种厚度(如1.57mm 和 2.36mm)。
    - 其他电子元器件: 与大多数标准 PCB 设备和元器件兼容。
    支持
    - 厂商支持: SAMTEC, Inc. 提供全面的技术支持和售后服务。
    - 文档资源: 提供详细的技术手册和用户指南,以帮助客户更好地了解和使用产品。

    常见问题与解决方案


    常见问题及解决方案
    1. 连接不稳定:
    - 原因: 引脚和焊盘不干净。
    - 解决方案: 清洁引脚和焊盘,使用适当的焊接技术。
    2. 电气性能不佳:
    - 原因: 接触材料损坏。
    - 解决方案: 检查并更换受损的连接器,确保接触材料完好无损。
    3. 焊接不良:
    - 原因: 焊接温度或时间不当。
    - 解决方案: 调整焊接工艺参数,确保焊接质量。

    总结和推荐


    综上所述,Ultra Micro Power Terminal 以其紧凑的设计、高性能连接和多样化的应用领域,在市场上具有较强的竞争力。它能够满足现代电子产品对高密度、可靠性的要求。因此,强烈推荐给需要此类电子元器件的客户。

    本文档包含机密和专有信息,仅供授权人员或实体使用。未经授权不得披露或复制。

UMPT-02-01.5-G-V-S-W-TR参数

参数
长*宽*高 11.3mm(长度)*7.6mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

UMPT-02-01.5-G-V-S-W-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

UMPT-02-01.5-G-V-S-W-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 刀片式电源连接器 SAMTEC UMPT-02-01.5-G-V-S-W-TR UMPT-02-01.5-G-V-S-W-TR数据手册

UMPT-02-01.5-G-V-S-W-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.5765 ¥ 30.2214
50+ $ 2.7432 ¥ 23.18
100+ $ 2.322 ¥ 19.6209
500+ $ 2.1276 ¥ 17.9782
1000+ $ 1.659 ¥ 14.0186
2000+ $ 1.5435 ¥ 13.0426
5000+ $ 1.3125 ¥ 11.0906
库存: 165
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 30.22
