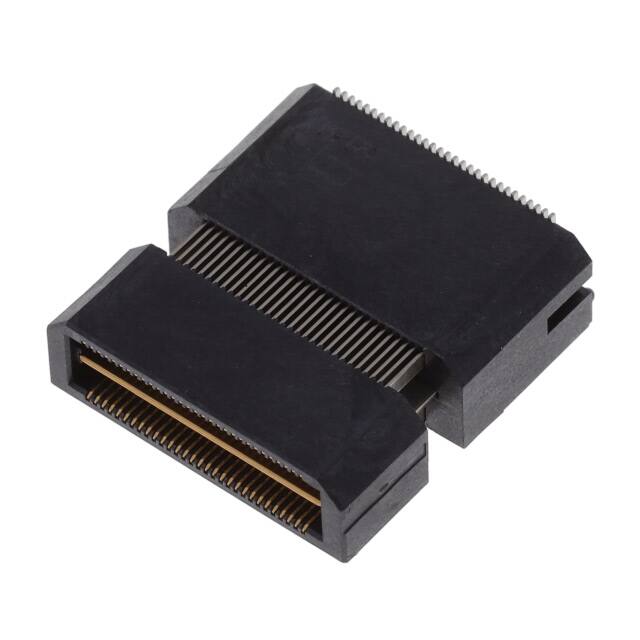

QTH-030-06-L-D-A

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 500μm 2 60pin 22mm 21.23mm 250nm 金 SMD,P=0.5mm 贴片安装 20mm(长度)*7.11mm(高度)
供应商型号: UA-QTH-030-06-L-D-A
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-030-06-L-D-A

QTH-030-06-L-D-A概述

    QTH 系列高密度高速接地平面接头

    产品简介


    QTH 系列是高性能的高密度接地平面接头,专为高速信号传输和强大的电源管理设计。这种接头采用独特的设计,能够提供卓越的信号完整性和稳定的电流传输能力,广泛应用于通信、计算机网络、数据中心及各类工业控制系统。

    技术参数


    - 堆叠高度:标准堆叠高度范围从5 mm到25 mm。
    - 引脚排列:每排最多60个引脚,单端或差分对可选。
    - 镀层选项:
    - –F:信号引脚和接地平面为金闪镀层,尾部为哑光锡镀层。
    - –L:信号引脚和接地平面为10 µ" (0.25 µm) 金镀层,尾部为哑光锡镀层。
    - –C:电抛光选择性镀层,信号引脚接触区为最小50 µ" (1.27 µm) 镀金,底镍层厚度为150 µ" (3.81 µm),接地平面接触区为最小10 µ" (0.25 µm) 镀金,底镍层厚度为50 µ" (1.27 µm)。
    - 终端材料:磷青铜。
    - 绝缘材料:液晶聚合物。
    - 电流承载能力:每根信号引脚2 A(2根引脚供电),每块接地平面25 A(1块接地平面供电)。
    - 工作温度范围:-55 °C 至 +125 °C。
    - 电压等级:175 VAC(5 mm 堆叠高度)。
    - 最大循环次数:100次。
    - 无铅焊料:是。
    - RoHS合规性:是。
    - 高寿命制造:10年制造标准。

    产品特点和优势


    - 高密度布局:QTH 系列接头允许在有限的空间内布置更多的引脚,适用于高密度布线要求的应用。
    - 卓越的信号完整性:高密度布局加上优质的镀层和材料,确保了卓越的信号传输质量和可靠性。
    - 强大的电流传输能力:接地平面设计提供了强大的电流传输能力,满足各种功率需求。
    - 广泛的适用性:适用于各种高低温环境,保证了产品的可靠性和持久性。
    - 灵活的配置选项:多种镀层和引脚排列方式可供选择,以满足不同的应用需求。

    应用案例和使用建议


    - 通信系统:用于高带宽数据传输,提高通信系统的稳定性和速度。
    - 计算机网络:适用于服务器和交换机之间的连接,提供稳定可靠的信号传输。
    - 数据中心:用于数据中心内部设备间的连接,提升数据处理效率和稳定性。
    - 工业控制:适合在恶劣环境中运行,如工厂自动化系统,保证长时间可靠工作。
    使用建议:
    - 在选择镀层时,根据应用的具体需求和预算考虑不同镀层的优劣。
    - 确保焊接工艺符合标准,避免引脚变形或损坏。
    - 选用合适的堆叠高度,根据实际安装空间选择合适的尺寸。

    兼容性和支持


    - QTH 接头与 UMPT/UMPS 配套使用,可实现柔性两件式电源/信号解决方案。
    - 可提供不同的堆叠高度选项(15 mm、22 mm 和 30 mm),满足多样化需求。
    - 客户特定要求需要经过 Samtec 的审批并附上客户特定图纸。

    常见问题与解决方案


    - Q:引脚变形怎么办?
    - A: 使用正确的焊接工艺和工具进行焊接,避免引脚受损。必要时可联系供应商获取技术支持。
    - Q:如何提高信号完整性?
    - A: 选择合适的镀层和堆叠高度,优化布线设计以减少干扰。
    - Q:如何正确存储接头?
    - A: 存放在干燥、阴凉处,避免受潮和高温,以免影响镀层质量。

    总结和推荐


    QTH 系列高密度高速接地平面接头是一款高性能的产品,具备卓越的信号完整性、强大的电流传输能力和广泛的工作温度范围。无论是用于通信系统还是数据中心,都能提供可靠的连接和稳定的性能。因此,我们强烈推荐 QTH 系列接头用于各种高要求的应用场景。

QTH-030-06-L-D-A参数

参数
间距 500μm
排数 2
触头镀层
板上高度 21.23mm
针脚数 60pin
接合堆叠高度 22mm
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
长*宽*高 20mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

QTH-030-06-L-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-030-06-L-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTH-030-06-L-D-A QTH-030-06-L-D-A数据手册

QTH-030-06-L-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 19.5885 ¥ 164.1513
100+ $ 15.0335 ¥ 125.9805
250+ $ 12.8133 ¥ 107.3758
500+ $ 10.9104 ¥ 91.4288
1000+ $ 9.2611 ¥ 77.6082
库存: 50
起订量: 7 增量: 1
