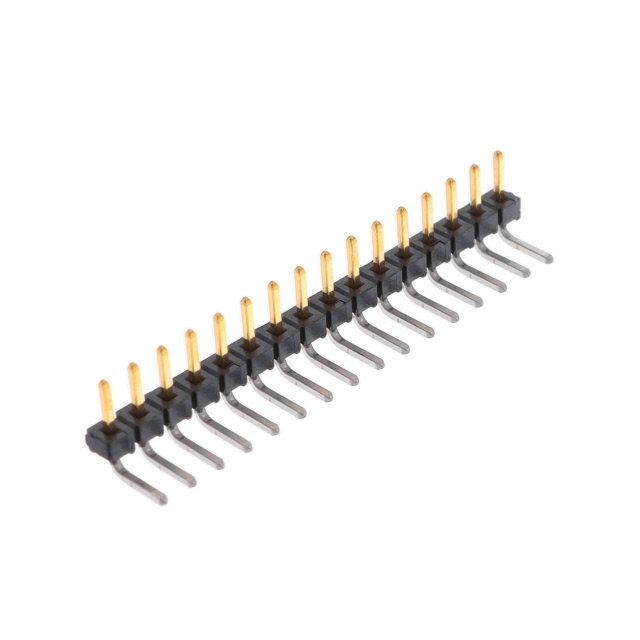

TMM-116-01-L-S-RA

厂牌: SAMTEC
产品描述: Samtec 2.0mm间距16p单排排针, TMM系列, 直角
供应商型号: UA-TMM-116-01-L-S-RA
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 TMM-116-01-L-S-RA

TMM-116-01-L-S-RA概述

    电子元器件产品技术手册解析

    1. 产品简介


    产品名称: TMM系列低轮廓通孔接头
    产品类型: 单行、双行和四行
    主要功能: 用于高密度连接,适用于各种电子设备的信号传输和电源管理。
    应用领域: 主要应用于电信、数据通信、计算机、工业自动化等领域。

    2. 技术参数


    | 参数 | 值 |

    | 节距 | 2.00 mm (.0787") |
    | 轮廓高度 | 1.50 mm (.059") |
    | 引脚样式 | 五种引脚样式可选 |
    | 终端材料 | 磷青铜 |
    | 镀层选项 | 锡(Sn)或金(Au)镀层 |
    | 电流承载能力 | 每行3.2A(2个针脚供电) |
    | 工作温度范围 | -55°C至+105°C(锡);-55°C至+125°C(金) |
    | 电压等级 | 插入式:281VAC;焊接式:250VAC |
    | RoHS合规性 | 是 |
    | 无铅焊料兼容性 | 是 |

    3. 产品特点和优势


    - 低轮廓设计:高度仅为1.50mm,适合空间受限的应用场景。
    - 多种引脚样式:提供了五种引脚样式选择,满足不同需求。
    - 高电流承载能力:每行可以承载高达3.2A的电流,适合大功率应用。
    - 宽工作温度范围:支持-55°C至+125°C的工作温度,适用于恶劣环境。
    - 多种镀层选项:提供锡和金两种镀层,以适应不同的腐蚀要求。

    4. 应用案例和使用建议


    应用案例:
    - 电信设备:用于服务器机箱内的信号传输。
    - 工业自动化:用于控制系统板之间的数据传输。
    使用建议:
    - 在高振动环境中使用时,建议结合使用固定夹(Retention Clip),以提高连接稳定性。
    - 为确保信号完整性,在进行高速数据传输时,建议采用适当的阻抗匹配措施。

    5. 兼容性和支持


    - 兼容性:该产品与Samtec公司的其他系列如TMMH、TW和TMMS系列兼容。
    - 支持:由Samtec公司提供全面的技术支持,包括定制服务和应用咨询。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入力过大 | 检查引脚对齐度,确保正确安装 |
    | 电流承载能力不足 | 选用更高电流版本的产品 |
    | 高温环境下连接不稳定 | 使用镀金引脚以增强耐腐蚀性 |

    7. 总结和推荐


    综合评估:
    TMM系列低轮廓通孔接头具有出色的性能和广泛的适用性,尤其适合需要紧凑设计和高可靠性的应用场合。它具有良好的兼容性和可定制性,能有效提升系统的整体性能和可靠性。
    推荐结论:
    强烈推荐TMM系列低轮廓通孔接头用于需要高密度、高可靠性和低功耗的电子设备中。对于需要在极端环境下工作的系统,建议选用镀金版本的产品,以获得更长的使用寿命。

TMM-116-01-L-S-RA参数

参数
额定电流 3.2A
类型 Header,Push-Pull
间距-配接 2mm
防护等级 -
触头镀层厚度 - 配接 250nm
排数 1
颜色 黑色
触头镀层 - 配接
针脚数 16pin
长*宽*高 32mm(长度)*5.97mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装
