首页  >  产品百科  >  TSW-107-09-G-S-RA

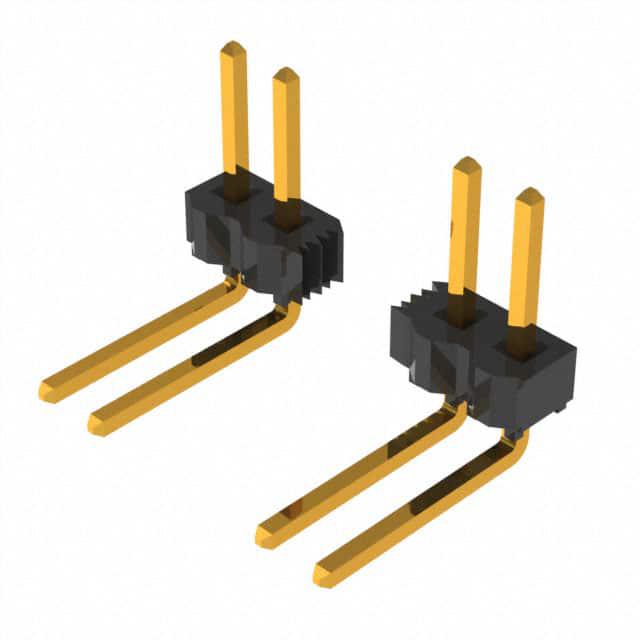

TSW-107-09-G-S-RA

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Header,Push-Pull 1 7pin 推挽式 Male Pin 黑色 通孔安装 17.78mm(长度)*10.22mm(高度)
供应商型号: TSW-107-09-G-S-RA
供应商: 国内现货
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 TSW-107-09-G-S-RA

TSW-107-09-G-S-RA概述


    产品简介


    HTSW–116–11–G–S 和其他类似型号(如 HTSW–115–05–L–Q 和 TSW–209–09–F–S–RA)属于一种通过焊接方式安装的高速电子连接器系统。这类连接器主要用于各种工业应用中,包括但不限于计算机、通讯设备、自动化设备和消费电子产品。它们的特点在于能够提供高密度、高性能的连接解决方案,适用于需要快速数据传输和高可靠性连接的应用场景。

    技术参数


    - 针间距:.100"(2.54毫米)
    - 板端配合接头:SSW、SSQ、SSM、ESW、ESQ、BCS、BSW、CES、SLW
    - 线端配合接头:IDSD、IDSS
    - 绝缘材料:TSW为黑玻璃填充聚酯;HTSW为自然液态结晶聚合物
    - 端子材料:磷青铜
    - 电镀选项:金(Au)或锡(Sn)镀层(厚度50微英寸)
    - 操作温度范围:
    - 金镀层:-55°C 至 +125°C
    - 锡镀层:-55°C 至 +105°C
    - 电压等级:
    - 与SSW配合:550VAC
    - 与BCS或ESQ配合:500VAC
    - 与BCS或SSM配合(带-RA/-RE):450VAC
    - 与CES配合:400VAC
    - 认证:符合RoHS标准
    - 电流额定值:
    - 每个针脚的额定电流取决于连接器的具体配置和插配的部件,但普遍能达到5.7安培(例如与ESW配合时)

    产品特点和优势


    1. 高密度设计:提供了极高的引脚密度,使其能够在紧凑的空间内实现高效的数据传输。
    2. 卓越的电气性能:低接触电阻和高电压额定值确保了在严苛环境下依然能够保持稳定可靠的数据传输。
    3. 广泛的适应性:多种不同的配置选项,能够满足不同应用的需求,提高产品的灵活性。
    4. 环境耐受性强:宽广的操作温度范围和高电压耐受能力使其适合于各种工业环境。

    应用案例和使用建议


    这类连接器常用于要求高可靠性和高密度互连的应用场合,例如服务器机房、工业控制系统、医疗设备等。使用过程中,建议严格遵循制造商的指导手册,确保正确的安装和使用。此外,定期检查和维护可以有效延长其使用寿命并保证最佳性能。

    兼容性和支持


    这些连接器与其他Samtec公司的相关产品具有良好的兼容性,如与SSW、SSQ等系列的连接器能够完美匹配。Samtec公司还提供详细的技术文档和支持服务,以帮助客户更好地理解和使用这些产品。

    常见问题与解决方案


    1. 连接不稳定:确保安装过程中没有异物卡住连接器,使用专用工具进行压接。
    2. 电流过载导致烧毁:严格按照产品手册中的电流额定值使用,避免过载。
    3. 信号传输异常:检查连接器与主板之间的接点是否有松动或腐蚀,及时更换受损部件。

    总结和推荐


    总体而言,HTSW系列连接器以其高密度、优良的电气特性和广泛的应用场景,在市场上拥有显著的竞争优势。对于寻求高效、可靠连接解决方案的工程师来说,这些产品是理想的选择。如果您的应用要求高密度、高性能的连接,并且您希望获得稳定可靠的产品支持和服务,那么我强烈推荐使用HTSW系列连接器。

TSW-107-09-G-S-RA参数

参数
紧固类型 推挽式
排数 1
触头端接 -
针脚数 7pin
类型 Header,Push-Pull
颜色 黑色
触头类型 Male Pin
长*宽*高 17.78mm(长度)*10.22mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

TSW-107-09-G-S-RA厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TSW-107-09-G-S-RA数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC TSW-107-09-G-S-RA TSW-107-09-G-S-RA数据手册

TSW-107-09-G-S-RA封装设计

查看详情并下载
Symbol
Footprint
3D Model
