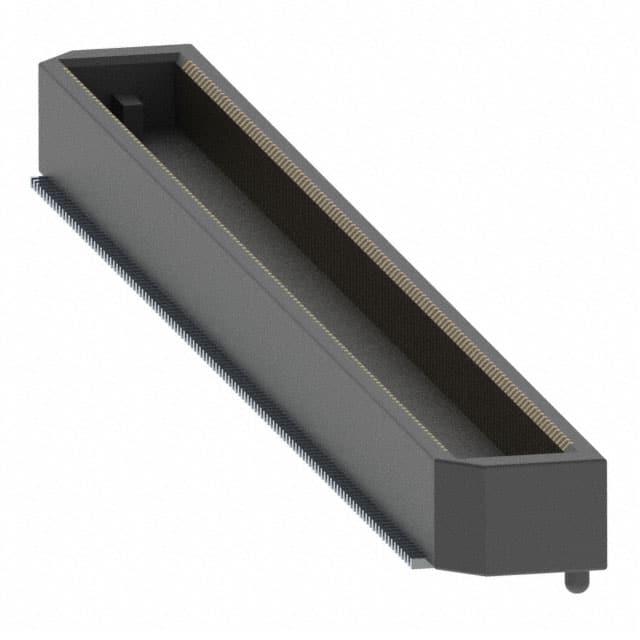

BTH-120-01-F-D-A

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 500μm 2 240pin 5mm 4.27mm 76nm 金 SMD,P=0.5mm 贴片安装 65mm(长度)*7.11mm(高度)
供应商型号: Q-BTH-120-01-F-D-A
供应商: 期货订购
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) BTH-120-01-F-D-A

BTH-120-01-F-D-A概述


    产品简介


    产品类型: 基本刀片与弹簧接头
    主要功能: 适用于高密度连接需求,提供多种配置选择,包括不同的插针数、尾部镀层选项和安装方式。
    应用领域: 广泛应用于通讯设备、工业自动化、医疗设备、军事航空等领域,适合需要高可靠性连接的应用场合。

    技术参数


    - 插针数: 每行30、50、60、90、120、150个插针
    - 尾部镀层: 金闪镀层(–F)、10微米金镀层(–L)
    - 核心镀层: 电抛光选择性50微米金镀层(–C)
    - 接触材料: 磷青铜
    - 绝缘材料: 黑色LCP
    - 镀层: 镀金或镀锡,底部镍层50微米
    - 电流承载能力: 每个插针2安培(两个插针通电)
    - 阻燃等级: UL 94 VO
    - 操作温度范围: -55°C至+125°C
    - 电压等级: 175 VAC
    - 最大循环次数: 100次
    - RoHS符合性: 是
    - 堆叠高度: 8毫米、11毫米、16毫米、19毫米和22毫米(部分不提供)

    产品特点和优势


    - 高可靠性连接: 采用磷青铜材料作为接触点,确保长时间稳定工作。
    - 多样的配置选择: 提供多种不同数量的插针、镀层和堆叠高度,满足不同应用需求。
    - 兼容性强: 可与UMPT/UMPS灵活组合,提供两种功率/信号解决方案。
    - 高电流承载能力: 每个插针2安培,能够承载较高负载。
    - 高温适应性: 能够在极端环境下稳定工作,如工业自动化、医疗设备等应用场景。

    应用案例和使用建议


    应用案例:
    该产品常用于通信设备中实现高速数据传输,也可用于工业自动化系统中实现多路信号传输。例如,在通信基站中,这些接头可用于连接天线和射频组件,以实现高效的数据交换。
    使用建议:
    - 在设计PCB布局时,应确保插针间距和排间距符合规定,避免因错误设计导致连接失效。
    - 在装配过程中,建议使用自动贴片机进行安装,特别是在大批量生产中。
    - 定期检查连接器的外观和接触电阻,确保其长期可靠运行。

    兼容性和支持


    - 兼容性: 可与BSH系列接头互换使用。
    - 支持服务: 如果需要超过两排的连接器或90个以上的接针,建议联系厂商获取技术支持。

    常见问题与解决方案


    - 问题: 连接器在装配过程中容易损坏。
    - 解决方案: 使用专用工具进行插拔操作,避免直接用手接触插针。
    - 问题: 连接器表面出现氧化现象。
    - 解决方案: 定期清洁连接器表面,使用合适的清洁剂,避免使用腐蚀性化学品。

    总结和推荐


    综合评估:
    该接头系列产品具有高性能、高可靠性等特点,特别适用于高密度连接需求的工业及电信应用场合。通过不同配置的选项,能够满足多样化的应用场景要求。其出色的电流承载能力和高温适应性使其成为许多关键应用场景的理想选择。
    推荐使用:
    基于以上技术参数、特点及应用案例,我们强烈推荐此产品,尤其对于那些需要高可靠性的高密度连接应用场合。无论是通信设备还是工业自动化系统,它都能为用户提供卓越的连接体验。

BTH-120-01-F-D-A参数

参数
类型 Header,Outer Shroud Contacts
间距 500μm
排数 2
触头镀层
板上高度 4.27mm
针脚数 240pin
接合堆叠高度 5mm
触头镀层厚度 76nm
长*宽*高 65mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
零件状态 在售
包装方式 托盘
