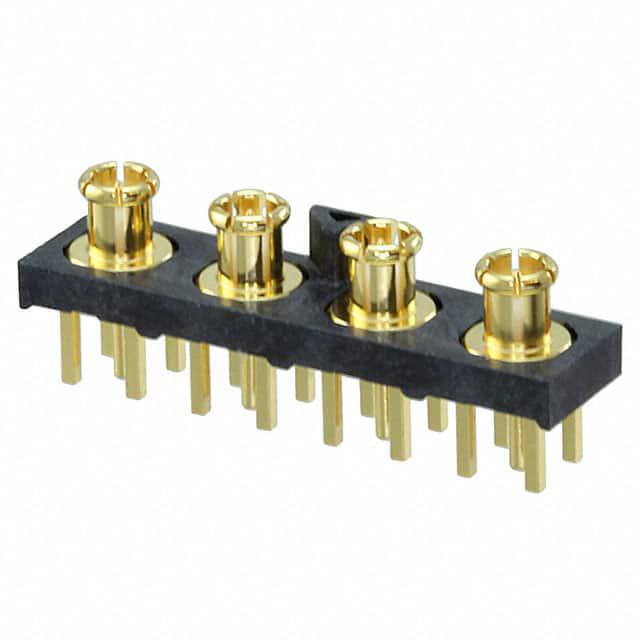

GRF1-P-P-04-E-ST-TH1

产品分类: 同轴连接器(RF)
厂牌: SAMTEC
产品描述: Samtec MMCX连接器公头 同轴连接器, GRF1-P系列, 印刷电路板安装, 50Ω阻抗, 通孔端接, 用于RG316线
供应商型号: 4178349
供应商: 海外现货
标准整包数: 1
SAMTEC 同轴连接器(RF) GRF1-P-P-04-E-ST-TH1

GRF1-P-P-04-E-ST-TH1概述

    电子元器件产品技术手册
    本文档对一款名为GRF1-P-P-04-XX-ST-TH1的Ganged RF插头连接器进行详细的介绍和技术分析。该连接器主要用于高频射频信号传输,广泛应用于通信设备、无线网络系统以及各种需要高性能RF连接的应用场合。

    1. 产品简介


    GRF1-P-P-04-XX-ST-TH1是一款高可靠性、高性能的Ganged RF插头连接器。其主要功能是在高频信号传输中提供稳定的电气连接,支持50欧姆阻抗匹配。本产品适用于多种射频设备,如无线通讯设备、雷达系统及测试仪器等。

    2. 技术参数


    - 阻抗: 50欧姆
    - 接触材料: 中心接触镀金30微英寸,外围接触镀金5微英寸
    - 接触点数量: 4个
    - 尺寸:
    - 长度: 5.00毫米(0.197英寸)
    - 宽度: 1.80毫米(0.071英寸)
    - 高度: 2.00毫米(0.079英寸)
    - 电气特性:
    - 推出力: 最小2.22牛顿(0.5磅)
    - 材料: 绝缘体采用LCP材质,外壳为黄铜,插针为黄铜
    - 安装方式: 直式插孔(STR)

    3. 产品特点和优势


    - 高可靠性: 通过精确的设计和优质的材料确保长期稳定运行。
    - 高性能: 支持50欧姆阻抗匹配,保证高频信号的传输质量。
    - 兼容性强: 适用于多种射频应用场合,且有多种不同规格可供选择。
    - 易于安装: 插孔式设计便于快速安装和拆卸,提高工作效率。

    4. 应用案例和使用建议


    - 应用案例: 用于雷达系统、无线通信基站和测试仪器。
    - 使用建议: 在安装过程中注意保持接触点的清洁,避免氧化或污垢影响信号传输质量。定期检查推力值,确保连接稳固可靠。

    5. 兼容性和支持


    - 兼容性: 该连接器可与其他同系列的连接器搭配使用,如GRF7系列的75欧姆阻抗连接器。
    - 支持: 制造商提供详尽的技术文档和在线技术支持,确保用户能够正确使用和维护产品。

    6. 常见问题与解决方案


    - 问题1: 推出力不达标
    - 解决方案: 检查连接器是否安装到位,必要时请重新安装或联系技术支持。
    - 问题2: 信号传输不稳定
    - 解决方案: 检查接触点是否有氧化或污染,清理后重新测试。


    7. 总结和推荐


    总体而言,GRF1-P-P-04-XX-ST-TH1是一款集高性能与高可靠性于一身的射频插头连接器。其在高频信号传输方面的卓越表现使其成为各种射频应用场合的理想选择。尽管价格稍高于普通连接器,但考虑到其稳定性和长久使用寿命,这款产品非常值得推荐。

GRF1-P-P-04-E-ST-TH1参数

参数
阻抗 50Ω
外壳颜色 金色
最大频率 6GHz
紧固类型 -
端口数 4
触头端接 焊接
类型 Male Pin,Plug,Snap-On
安装方式 焊接安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装
