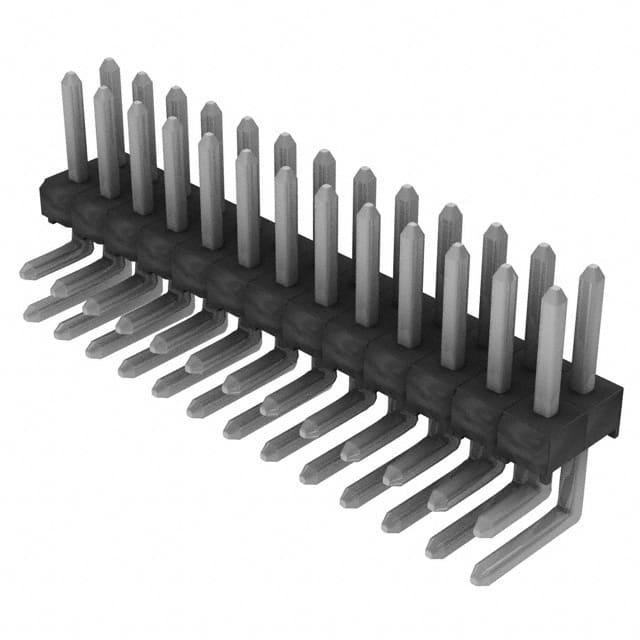

TSW-113-08-T-D-RA

厂牌: SAMTEC
产品描述: 26pin 2.54mm 2 2.54mm Header,Push-Pull 6.3A 锡 黑色 通孔安装 33.02mm*2.54mm*12.76mm
供应商型号: 200-TSW11308TDRA
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 TSW-113-08-T-D-RA

TSW-113-08-T-D-RA概述


    产品简介


    HTSW–116–11–G–S 电子元器件
    HTSW–116–11–G–S 是一种高度可靠的电子连接器,广泛应用于各种工业自动化系统、通信设备及消费电子产品中。该系列连接器主要由高强度磷青铜材料制成,并通过镀金(Au)或镀锡(Sn)工艺处理以提高其电气性能和寿命。该系列连接器设计为直插式和弯角式两种版本,适用于不同应用场景。

    技术参数


    - 基本尺寸:
    - 针间距:0.100英寸 (2.54mm)
    - 排距:0.100英寸 (2.54mm) 或 0.200英寸 (5.08mm)
    - 材料:
    - 绝缘体材料:黑色玻璃填充聚酯 (TSW) / 液晶聚合物 (HTSW)
    - 端子材料:磷青铜
    - 表面处理:镀金(Au)或镀锡(Sn)镀层
    - 电气特性:
    - 电压额定值:550VAC(与SSW配合)、500VAC(与BCS或ESQ配合)、450VAC(与BCS或SSM配合)、400VAC(与CES配合)
    - 工作温度范围:
    - 镀金端子:-55°C 至 +125°C
    - 镀锡端子:-55°C 至 +105°C
    - 电流承载能力:
    - 5.2A (单个针脚)
    - 认证:
    - RoHS 合规
    - 其他质量认证请参阅 www.samtec.com/quality

    产品特点和优势


    HTSW–116–11–G–S 连接器具备多项独特功能和优势:
    - 高可靠性:采用高品质材料和先进的制造工艺,确保连接器具有较长的使用寿命。
    - 宽温度范围适应性:能够在极端环境中稳定工作,无论是低温还是高温环境下。
    - 多样化接口:提供多种接口样式,适用于不同的应用场景和需求。
    - RoHS合规性:符合环保标准,为绿色生产和环保做出贡献。

    应用案例和使用建议


    应用案例:
    - 工业自动化系统中,用于连接传感器和控制器。
    - 通信设备中,用于高速数据传输。
    使用建议:
    - 在选择合适的针数和排距时,需要根据具体的应用场景和需求进行选择。
    - 确保连接器安装正确且固定牢靠,避免由于振动或冲击导致接触不良。

    兼容性和支持


    HTSW–116–11–G–S 可与以下部件兼容:
    - 板端连接器:SSW, SSQ, SSM, ESW, ESQ, BCS, BSW, CES, SLW
    - 线缆端连接器:IDSD, IDSS
    此外,制造商还提供了全面的技术支持和售后保障服务,确保客户能够获得最佳的产品体验。

    常见问题与解决方案


    常见问题:
    - 问题1:连接器在多次插拔后接触不良。
    - 解决方案:检查连接器安装是否正确,确保无尘和无腐蚀,适当调整针脚间距。
    - 问题2:连接器外观出现划痕。
    - 解决方案:避免硬物撞击,存放时应做好防护措施。

    总结和推荐


    综合评估:
    HTSW–116–11–G–S 连接器以其出色的电气性能、高可靠性以及广泛的适用性,在众多应用场景中表现出色。尤其是对于需要在极端环境中工作的场合,更是表现优异。
    推荐使用:
    鉴于其卓越的品质和稳定性,强烈推荐在对电气性能和可靠性有较高要求的应用场景中使用 HTSW–116–11–G–S 连接器。

TSW-113-08-T-D-RA参数

参数
针脚数 26pin
间距-配接 2.54mm
排数 2
排距 2.54mm
触头镀层厚度 - 配接 -
额定电流 6.3A
颜色 黑色
防护等级 -
类型 Header,Push-Pull
触头镀层 - 配接
长*宽*高 33.02mm*2.54mm*12.76mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

TSW-113-08-T-D-RA厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TSW-113-08-T-D-RA数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC TSW-113-08-T-D-RA TSW-113-08-T-D-RA数据手册

TSW-113-08-T-D-RA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.7595 ¥ 14.8678
50+ $ 1.463 ¥ 12.3624
100+ $ 1.2528 ¥ 10.5862
500+ $ 1.0908 ¥ 9.2173
1000+ $ 0.8964 ¥ 7.5746
2000+ $ 0.7245 ¥ 6.122
5000+ $ 0.609 ¥ 5.1461
10000+ $ 0.4935 ¥ 4.1701
库存: 157
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 14.86
