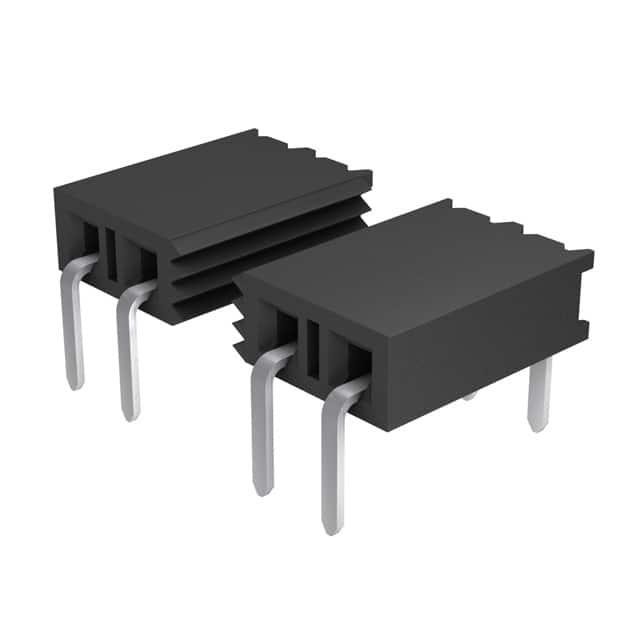

BCS-108-L-S-HE

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 2.54mm间距8p单排排母 板对板, BCS系列, 直角, 通孔安装
供应商型号: 200-BCS108LSHE
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 BCS-108-L-S-HE

BCS-108-L-S-HE概述


    产品简介


    BCS系列是一款Tiger Claw™ Pass-Through Socket,采用了2.54mm(0.100英寸)的间距设计,主要用于高密度连接应用。此系列产品具有多种针脚配置选项,以满足不同的需求。BCS系列的核心组件包括黑液态晶体聚合物绝缘材料和磷青铜接触材料。通过提供金(Au)或锡(Sn)镀层,该系列产品确保了出色的电性能和耐用性。

    技术参数


    | 规格 | 参数 |
    | :: | :: |
    | 接触材料 | 磷青铜 |
    | 绝缘材料 | 黑液态晶体聚合物 |
    | 插入深度 | 0.171"至0.285"(从顶部)
    0.222"加上板厚最小值(从底部),HE型为0.171"至0.250" |
    | 温度范围 | -55°C 至 +125°C |
    | 电压等级 | 495 VAC(-TE/-DE/-PE配对TSM)
    450 VAC(-HE配对TSW) |
    | 可焊性 | 铅自由焊接 |

    产品特点和优势


    BCS系列Pass-Through Socket具有多个独特的优势。首先,其Tiger Claw™ 设计提供了牢固的接触,确保了可靠性和长期稳定性。其次,该系列支持多种插头型号(如TSW、MTSW、HTSW、HMTSW、TSS等),提供了广泛的互操作性。此外,BCS系列在宽广的工作温度范围内均能保持稳定的性能,无论是极端低温还是高温环境,都可胜任。

    应用案例和使用建议


    BCS系列广泛应用于各种高性能连接器场景,例如计算机网络设备、服务器、工业自动化系统及测试设备。根据手册中的建议,针对不同应用场合,我们可以选择相应的型号和配置。例如,在要求较高的可靠性或耐用性的应用中,可以考虑选择镀金接触的版本;而在注重成本效益的应用中,则可以选择镀锡版本。

    兼容性和支持


    BCS系列可以与其他一系列Samtec标准插头相匹配,如TSW、MTSW、HTSW、HMTSW、TSS等。制造商Samtec提供了详尽的技术文档和支持服务,确保客户能够充分利用这一高性能连接器的优点。值得注意的是,一些长度、样式和选项可能非标且不可退货,建议在采购前仔细检查规格以避免不必要的麻烦。

    常见问题与解决方案


    根据技术手册中的常见问题解答部分,以下是几个可能遇到的问题及其解决方法:
    - 问题1:无法正常插入插头
    解决方案:请确保插入时垂直且均匀施力,必要时检查是否有异物阻碍。
    - 问题2:接触不良
    解决方案:重新插入并检查插头与插座之间的接触是否紧密,必要时可尝试清洁接口。
    - 问题3:无法拆卸已插入的插头
    解决方案:使用适当的工具(如撬棒)轻轻撬动插头以帮助其顺利拔出,但请注意不要损坏连接器。

    总结和推荐


    综上所述,BCS系列Pass-Through Socket凭借其独特的设计、优良的性能以及广泛的适用范围,在各类连接器应用中表现出色。对于需要高可靠性、耐用性及宽泛工作温度范围的应用场景,BCS系列无疑是一个值得信赖的选择。无论是数据中心、工业控制还是测试测量设备,BCS系列都能发挥出色的表现。因此,强烈推荐用户在相关项目中选用此款高性能连接器。

BCS-108-L-S-HE参数

参数
类型 Push-Pull,Receptacle
颜色 黑色
触头类型 Female Socket
紧固类型 推挽式
排数 1
触头端接 -
针脚数 8pin
长*宽*高 20.32mm*7.87mm*8.13mm
安装方式 通孔安装
零件状态 在售
包装方式 管装

BCS-108-L-S-HE厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

BCS-108-L-S-HE数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC BCS-108-L-S-HE BCS-108-L-S-HE数据手册

BCS-108-L-S-HE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.392 ¥ 20.2124
54+ $ 1.9656 ¥ 16.6093
108+ $ 1.7712 ¥ 14.9666
513+ $ 1.6416 ¥ 13.8715
1026+ $ 1.302 ¥ 11.0019
2025+ $ 1.0605 ¥ 8.9612
5022+ $ 0.861 ¥ 7.2755
10017+ $ 0.693 ¥ 5.8559
库存: 184
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 20.21
