QSH-060-01-L-D-DP-A

厂牌: SAMTEC
产品描述: Samtec 0.55mm间距120p双排排母 直角接地板, QSH-RA系列, 直角, 通孔安装
供应商型号: 3726279
供应商: 海外现货
标准整包数: 1

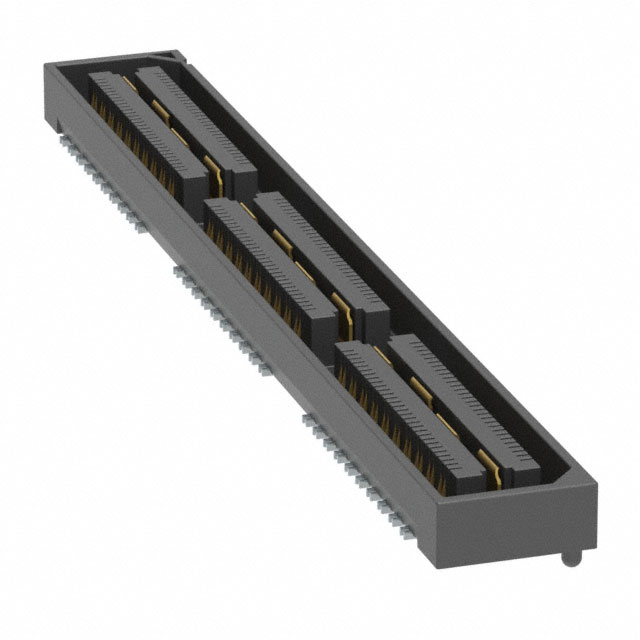

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSH-060-01-L-D-DP-A

QSH-060-01-L-D-DP-A概述

    # 高性能电子元器件技术手册解析

    产品简介


    本产品为Samtec公司生产的高性能电子元器件,型号为QSH-XXX-XX-X-D-DP-XXX-X-XX。作为一款差分对插座组件,其主要用途在于提供高效、可靠的信号传输解决方案。该产品适用于多种高精密应用场景,如高速数据通信、服务器和网络设备等领域。

    技术参数


    以下是产品的核心技术参数:
    - 产品类型:差分对插座组件
    - 材料:绝缘体为黑色LCP(液晶聚合物),阻燃等级为UL94V-0
    - 终端材质:磷青铜
    - 接地平面材质:磷青铜
    - 接触区域镀层:可选3µ"闪亮金、10µ"轻薄金、30µ"重金、50µ"电解抛光金
    - 接触点公差:±0.002英寸(±0.05毫米)
    - 最小推动弹力:4盎司
    - 最小接地平面保持力:8盎司
    行业标准和包装
    - 封装形式:标准托盘(默认)或带卷式(需特殊订单)。
    - 单个包装规格:每盘最大60个位置。
    - 引脚布局:每行支持20、40、60、80或100个位置(根据型号选择)。

    产品特点和优势


    该产品采用行业领先的LCP材料制造,具有优异的热稳定性和机械强度。产品内置弹性锁紧机制,确保与插头连接时的高可靠性。此外,多涂层选择适应不同场景需求,同时符合国际环保标准。
    独特的结构设计大幅降低了信号损耗,同时实现了高速传输性能,特别适合于需要高数据速率的应用场景。其灵活性和扩展性使得该产品能够适配多种尺寸和排布要求。

    应用案例和使用建议


    此款产品被广泛应用于服务器、路由器和交换机等高速数据通信设备中。例如,在高负载数据中心中,通过其卓越的抗干扰能力,保证了关键任务的不间断运行。对于嵌入式设备而言,其紧凑的设计简化了电路板的布局,并有效减少了空间占用。
    使用建议:安装过程中,优先考虑手动放置以确保锁定机构正常工作;同时,避免超出额定电流范围的负载。

    兼容性和支持


    该产品具备良好的模块化设计,能与市面上主流插头兼容。Samtec公司提供了详尽的技术支持服务,包括产品文档下载、在线技术支持和定期培训。客户可以通过其官方网站查询最新SPES标准,并获取详细的包装和运输信息。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插针插入阻力过大 | 确保插入前表面清洁无尘,检查接触面是否损伤 |
    | 接口稳定性不足 | 使用正确的锁定装置(如LC或GP选项) |
    | 插拔次数不足即失效 | 检查终端表面是否有氧化或污染 |

    总结和推荐


    综上所述,QSH-XXX-XX-X-D-DP-XXX-X-XX是一款性能卓越、应用广泛的差分对插座组件。其高可靠性、出色的信号完整性以及灵活的定制选项使其成为高端电子设备的理想选择。强烈推荐给需要高性能连接解决方案的设计工程师和技术采购人员。
    最终评价:我们一致认为,这是一款值得信赖的产品,适用于各类高性能电子设备连接需求。无论是工业控制还是数据中心部署,该产品均能胜任苛刻的工作环境。因此,我们对其高度推荐。

QSH-060-01-L-D-DP-A参数

参数
触头镀层厚度 250nm
类型 Differential Pair Array,Female
间距 500μm
排数 2
触头镀层
板上高度 3.25mm
针脚数 120pin
接合堆叠高度 5mm,8mm,11mm,14mm,16mm,19mm,25mm
长*宽*高 61.27mm(长度)*7.49mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QSH-060-01-L-D-DP-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSH-060-01-L-D-DP-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QSH-060-01-L-D-DP-A QSH-060-01-L-D-DP-A数据手册

QSH-060-01-L-D-DP-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 54.6187
84+ ¥ 53.6256
210+ ¥ 53.6256
504+ ¥ 53.6256
2016+ ¥ 53.6256
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 54.61
