首页  >  产品百科  >  HTSW-103-07-S-S

HTSW-103-07-S-S

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距3p单排排针 板对板连接器, HTSW系列, 直角, 通孔安装
供应商型号: N-HTSW-103-07-S-S
供应商: 云汉优选
标准整包数: 1

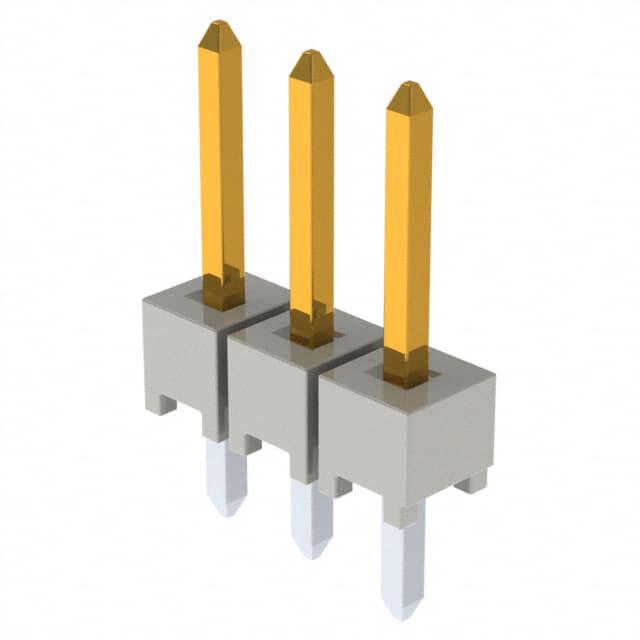

SAMTEC 矩形连接器 - 针座 - 公插针 HTSW-103-07-S-S

HTSW-103-07-S-S概述


    产品简介


    HTSW系列电子元器件是一款专为高可靠性连接需求设计的高速板对板连接器。此系列产品提供了单排、双排、三排乃至多排配置的选择,支持每行1至50个位置不等,广泛应用于通信、计算机、工业自动化及消费电子等多个领域。HTSW连接器以其卓越的电气性能、机械强度和适应性,成为众多复杂系统设计中的理想选择。

    技术参数


    | 参数名称 | 描述 |

    | 接触方式 | 单排、双排、三排或多排(单排/双排/三排指定为-S/-D/-T,多排仅填充外侧行指定为-Q) |
    | 每行位置数 | 1至50个位置(根据选项,间距为0.100英寸或0.200英寸) |
    | 引脚样式 | 根据表格SHT 6选择不同引脚样式 |
    | 表面处理选项 | 包括金镀层、锡铅合金镀层、选择性金镀层等多种选项 |
    | 锁定机制 | 支持锁定销(-LL)或锁定片(-LC) |
    | 插拔力 | 最小推力≥3磅 |
    | 工作温度范围 | -40°C至+105°C |

    产品特点和优势


    HTSW连接器的最大亮点在于其高度灵活性和可靠性。通过提供多样化的排列组合及定制化表面处理选项,HTSW能够完美适配各种应用场景。此外,它具备以下关键优势:
    - 高性能连接:接触点采用高导电材料并经过严格测试,确保稳定的数据传输能力。
    - 结构紧凑:超薄设计使其适合空间受限的设计环境。
    - 易于集成:灵活的引脚样式与多种锁定机制相结合,简化了装配过程。
    - 耐用性强:符合严格的工业标准,在恶劣条件下依然表现优异。

    应用案例和使用建议


    应用案例:
    HTSW连接器常用于服务器主板、交换机背板及医疗监测设备等领域。例如,在一台高速服务器中,多个HTSW连接器被用来连接处理器模块与内存条,以实现高效的数据交换。
    使用建议:
    为了获得最佳性能,建议遵循以下几点:
    1. 确保所有焊接部位清洁无污染,避免因氧化导致接触不良。
    2. 在组装过程中注意控制插拔力度,防止过度施压损坏连接器。
    3. 避免暴露于极端湿度或静电环境中,以免影响长期稳定性。

    兼容性和支持


    HTSW系列与市面上主流电路板和芯片组具有良好的兼容性,可无缝对接各类高端设备。同时,制造商Samtec公司提供详尽的技术文档和支持服务,包括但不限于在线资源库、电话咨询热线及现场技术支持团队,帮助客户解决从选型到部署阶段可能遇到的所有问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入后信号丢失 | 检查插头是否完全插入且锁紧;确认尾部焊接质量 |
    | 高频应用时信号衰减增加 | 更换高纯度金镀层版本;优化电路布线设计 |
    | 长期使用后接触不良 | 定期检查清洁连接器接口;考虑更换全新批次产品 |

    总结和推荐


    综上所述,HTSW系列连接器凭借其出色的多功能性和市场竞争力,在同类产品中脱颖而出。无论是从设计复杂度还是实际操作角度来看,它都堪称优秀之选。对于需要高性能连接解决方案的应用场合,强烈推荐使用HTSW系列连接器。如果您正在寻找一款兼具灵活性、可靠性和成本效益的产品,那么HTSW将是您的不二之选!

HTSW-103-07-S-S参数

参数
触头镀层 - 配接
额定电流 6.3A
针脚数 3pin
颜色 -
排数 1
类型 Header,Push-Pull
触头镀层厚度 - 配接 760nm
防护等级 -
间距-配接 2.54mm
长*宽*高 7.62mm*2.4892mm*2.54mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 袋装

HTSW-103-07-S-S厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HTSW-103-07-S-S数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC HTSW-103-07-S-S HTSW-103-07-S-S数据手册

HTSW-103-07-S-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
400+ $ 0.2756 ¥ 2.3426
1000+ $ 0.206 ¥ 1.751
库存: 1797
起订量: 400 增量: 1
交货地:
最小起订量为:400
合计: ¥ 937.04
直接购买
加入购物车
