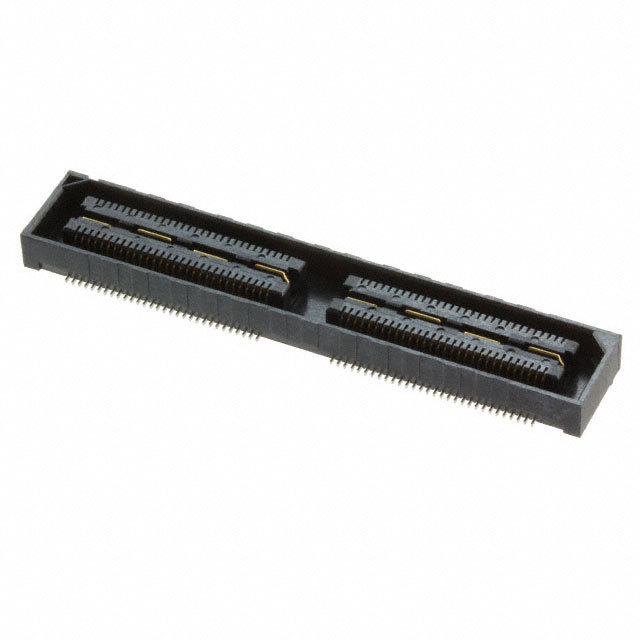

QSH-060-01-F-D-A-K-TR

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距120p双排排母 高速接地平面排母, QSH系列, 直角, 表面
供应商型号: AV-A-SATQSH06001FDAKTR
供应商: Avnet
标准整包数: 1
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) QSH-060-01-F-D-A-K-TR

QSH-060-01-F-D-A-K-TR概述


    产品简介


    本文介绍的产品是Samtec公司的QSH-XXX-01-X-D-XXX-X-XX系列双行高密度插座装配件。它是一种电子连接器,主要用于各种工业、通信及消费电子产品中。该产品通过提供稳固的连接点,确保信号传输的可靠性和稳定性。

    技术参数


    以下是该产品的关键技术规格和性能参数:
    - 接触区域镀层选项:
    - -S:30µ"选择性金镀层,哑光锡在尾部
    - -F:3µ"选择性镀层,哑光锡在尾部
    - -L:10µ"轻型选择性金镀层,哑光锡在尾部
    - -H:30µ"重型金镀层,3µ"金在尾部
    - -C:50µ"电解抛光选择性金镀层,哑光锡在尾部
    - 接触保持力:最低为8盎司
    - 接地平面保持力:最低为8盎司
    - 插入力:需注意,-LC选项需要手动放置以应对高插入力需求
    - 包装:默认为托盘包装,可选带状包装(最多90个位置)
    - 引脚样式:01:.1280英寸 [3.25mm]
    - 材料:绝缘体:LCP UL94V-0,黑色;触点与接地平面:磷青铜

    产品特点和优势


    - 多种镀层选项:为不同应用提供了多样化的选择,满足不同的耐腐蚀和电气性能要求。
    - 高接触保持力和接地平面保持力:确保长期使用的稳定性和可靠性。
    - 高密度设计:每排最多可以达到150个位置,适用于空间紧凑的设计。
    - 多种功能选项:如锁扣、引导柱、摩擦锁定等,可以根据具体需求选择合适的配置。

    应用案例和使用建议


    应用案例
    1. 工业自动化设备:用于机器间的信号传输,确保数据的实时性和准确性。
    2. 通信设备:适用于路由器、交换机等高可靠性要求的通信设备。
    3. 消费电子产品:如智能手机、平板电脑等便携设备,要求小型化和高密度连接。
    使用建议
    - 在选择镀层时,考虑应用环境和预期寿命,如腐蚀性环境适合选用重镀金(-H)。
    - 在组装过程中,对于具有锁扣功能的部件,需要进行手动安装,避免高插入力造成的损坏。
    - 多银行部件应检查每一列插针的对齐情况,确保连接稳定。

    兼容性和支持


    该产品与其他电子元件具有良好的兼容性,例如可以搭配Polyimide薄膜等。制造商Samtec提供技术支持,包括详细的技术手册和安装指南。此外,用户可以通过电子邮件(info@samtec.com)获得进一步的帮助和支持。

    常见问题与解决方案


    1. 高插入力问题
    - 解决方案:对于-LOCK CLIP(-LC)选项,需要手动安装以防止过度插入导致的损坏。

    2. 连接不稳定
    - 解决方案:确保所有插针正确对齐,并定期检查接地平面和接触保持力是否符合标准。

    总结和推荐


    QSH-XXX-01-X-D-XXX-X-XX系列产品凭借其多样化的设计选项、高可靠性以及适配广泛的应用场景,在市场上具有很强的竞争优势。我们强烈推荐此产品给寻求高性能、多功能连接器的客户。无论是工业、通信还是消费电子行业,该产品都能为用户提供可靠的解决方案。

QSH-060-01-F-D-A-K-TR参数

参数
端接 焊盘
排数 2
长度- 堆叠高度 -
针脚数 120pin
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
颜色 -
间距 500μm
长*宽*高 41.27mm(长度)*7.49mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
