首页  >  产品百科  >  QSH-060-01-C-D-A-K

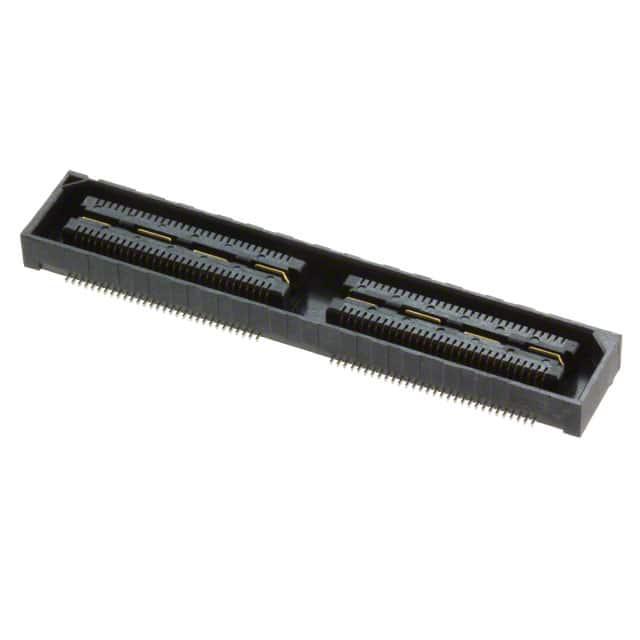

QSH-060-01-C-D-A-K

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 0.55mm间距120p双排排母 直角接地板, QSH-RA系列, 直角, 通孔安装
供应商型号: SAM11599-ND
供应商: Digi-Key
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 QSH-060-01-C-D-A-K

QSH-060-01-C-D-A-K概述


    产品简介


    本产品为一种高可靠性双排高密度插座装配件(High-Density Socket Assembly),型号为QSH-XXX-01-X-D-XXX-X-XX。该产品主要用于需要高度可靠连接的应用场景,例如通信设备、计算机接口、航空航天以及军事系统等。其设计旨在提供稳定的电气性能和机械强度,确保在恶劣环境下也能保持良好的工作状态。

    技术参数


    - 位置数量: 可选行规格为-030, -060, -090, -120, -150(每行)。
    - 选项配置:
    - `-A`: 对齐销。
    - `-LC`: 锁紧夹。
    - `-GP`: 导向销。
    - `-FL`: 摩擦锁。
    - `-RT1`: 保留(必须使用-A选项)。
    - `-L`: 插接(必须选择-A,不适用于其他选项)。
    - 镀层选项:
    - `-S`: 30μ”选择性金在接触区域,哑光锡在尾部。
    - `-F`: 3μ”选择性闪金在接触区域,哑光锡在尾部。
    - `-L`: 10μ”轻选择性金在接触区域,哑光锡在尾部。
    - `-H`: 30μ”重金在接触区域,3μ”金在尾部。
    - `-C`: 50μ”电抛光选择性金在接触区域,哑光锡在尾部。
    - 引脚样式: -01: 0.1280 [3.25]英寸。
    - 包装选项:
    - 空白: 托盘(默认)。
    - `-TR`: 带和卷。
    - `-FR`: 全卷,每卷包含指定数量的带和卷。
    - 材料: 绝缘体为UL94V-0级黑色LCP;接触件和接地平面由磷青铜制成。
    - 尺寸:
    - 0.1280 [-0.0010] 至 3.251 [0.025 + 0.076] 英寸。

    产品特点和优势


    1. 高可靠性:通过优化的机械结构和材料选择,确保在各种严苛环境下依然能够保持高可靠性。
    2. 灵活的配置选项:用户可以根据具体需求选择不同的选项,如对齐销、锁紧夹等,以满足特定应用场景的需求。
    3. 多种镀层选择:提供了不同厚度和类型的镀层选项,可以应对不同的腐蚀环境和电气要求。
    4. 广泛的适用性:适用于多种高端电子设备和系统,具有良好的兼容性和扩展性。

    应用案例和使用建议


    - 通信设备:双排高密度插座在通信设备中用于实现信号传输,可提高系统的集成度和可靠性。
    - 计算机接口:在高性能计算环境中,这种插座能够提供稳定的数据传输通道,减少信号干扰。
    - 航空航天:在航天器中,此类高可靠性插座能够在极端环境下保证电路的正常工作。
    使用建议:
    - 在使用锁紧夹(`-LC`)时,由于插入力较大,建议采用手动安装方式。
    - 对于多银行部件,检查每个银行的不同侧的键控以确保正确安装。

    兼容性和支持


    该产品与标准托盘包装和其他常用电子设备兼容。厂商提供了详尽的技术文档和支持服务,包括详细的安装指南和故障排除手册。

    常见问题与解决方案


    - 问题1:插入力大,难以手动安装。
    - 解决办法:对于需要自动放置的应用,建议手动安装。
    - 问题2:接触不良。
    - 解决办法:检查是否正确选择了合适的镀层选项和安装方向。
    - 问题3:出现错误的插拔现象。
    - 解决办法:确保使用正确的选项配置,如对齐销(`-A`)和导向销(`-GP`)。

    总结和推荐


    总体而言,这款双排高密度插座装配件具有出色的设计和多样化的配置选项,能够在各种复杂环境中表现出色。其广泛的应用范围和可靠的性能使其成为通信设备、计算机接口等领域中不可或缺的选择。因此,我强烈推荐该产品用于各种高端电子设备和系统中。

QSH-060-01-C-D-A-K参数

参数
触头类型 -
紧固类型 -
排数 2
触头端接 -
针脚数 120pin
类型 Center Strip Contacts,Receptacle
颜色 -
长*宽*高 41.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QSH-060-01-C-D-A-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSH-060-01-C-D-A-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC QSH-060-01-C-D-A-K QSH-060-01-C-D-A-K数据手册

QSH-060-01-C-D-A-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.5072 ¥ 71.1946
128+ $ 8.008 ¥ 67.017
256+ $ 7.332 ¥ 61.36
512+ $ 6.9264 ¥ 57.9655
1024+ $ 6.5 ¥ 54.397
库存: 1348
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 71.19
直接购买
加入购物车
