FC1-15-01-T-LC

产品分类: FFC/FPC连接器
厂牌: SAMTEC
产品描述: 焊盘 1mm 15pin 黑色 5.18mm FFC 2A 锡 底部 贴片安装 17.33mm(长度)*4.09mm(高度)
供应商型号: SR-FC1-15-01-T-LC
供应商: 海外现货
标准整包数: 1

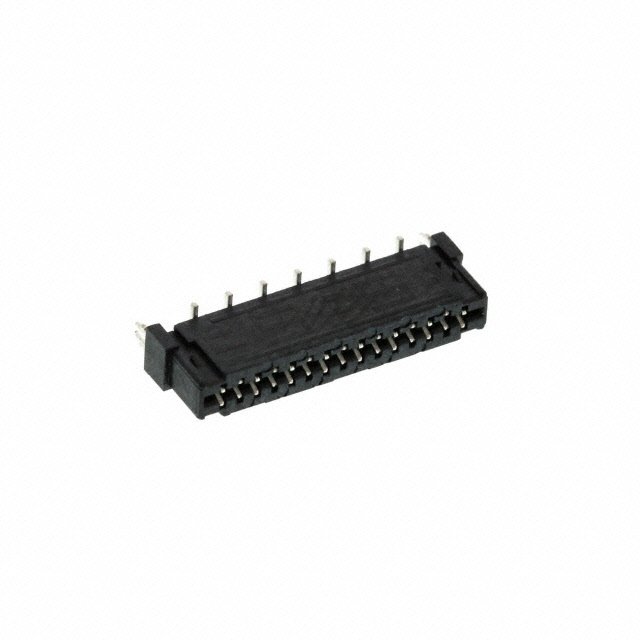

SAMTEC FFC/FPC连接器 FC1-15-01-T-LC

FC1-15-01-T-LC概述


    产品简介


    本文将详细介绍SAMTEC公司的FC1-XX-XX-XX-XX-X-XX系列电子元器件。这些电子元器件主要用于连接器和插座,具有垂直和水平两种引脚样式(-01/-L1为垂直引脚,-02/-L2为水平引脚),并提供不同的镀层选项,如焊接标签(仅限水平引脚样式)和锁扣夹具(仅限垂直引脚样式)。该产品广泛应用于通信、医疗设备、工业自动化等领域。

    技术参数


    | 参数 | 规格 |

    | 长度(英寸) | 0.109 ± 0.002 (2.77 ± 0.05 mm) |
    | 引脚直径(英寸) | 0.03937 (1.0000 mm) |
    | 引脚间距(英寸) | 0.03937 (1.0000 mm) |
    | 推荐电缆宽度(英寸) | (NO. OF POSITIONS x 0.03937 [1.0000]) + 0.040 [1.00] +/- 0.010 [.25] |
    | 接触材料 | 磷青铜 |
    | 焊接标签材料 | 黄铜 |
    | 引脚镀层 | 镀锡(MATTE TIN CONTACT AND TAIL) |

    产品特点和优势


    1. 多样化引脚样式:提供垂直和水平两种引脚样式,适用于不同的安装需求。
    2. 高精度:公差控制严格,确保每个连接器都具有高精度和可靠性。
    3. 坚固耐用:采用磷青铜和黄铜材料,确保长期稳定的工作性能。
    4. 兼容性强:可与其他SAMTEC公司的连接器及插座配合使用,适应多种应用场合。

    应用案例和使用建议


    该电子元器件常用于制造各种高性能连接器和插座,例如在通信设备、医疗设备、工业自动化系统中。对于垂直引脚样式的使用,建议在手动组装时使用锁扣夹具(-LC),以降低插入力。对于水平引脚样式,可以考虑使用焊接标签(-WT)来提高安装稳定性。
    使用建议:
    - 确保所有接触尾部的摆动方向一致。
    - 在使用锁扣夹具(-LC)的情况下,建议手工放置以降低插入力。

    兼容性和支持


    该产品与其他SAMTEC公司生产的连接器和插座具有良好的兼容性,能够满足不同应用的需求。SAMTEC公司提供了全面的技术支持和维护服务,包括在线技术支持、用户手册和技术文档下载等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入力过大 | 使用水平引脚样式,或使用锁扣夹具(-LC) |
    | 尾部摆动不一致 | 确保所有接触尾部的摆动方向一致 |
    | 插头不易拔出 | 检查是否有过度弯曲或扭曲的情况 |

    总结和推荐


    综上所述,FC1-XX-XX-XX-XX-X-XX系列电子元器件具有高精度、多样化引脚样式、坚固耐用等特点,在通信、医疗设备和工业自动化等领域具有广泛的适用性。建议用户根据具体的应用需求选择合适的引脚样式和镀层选项。由于该产品具有优秀的可靠性和兼容性,因此强烈推荐在需要高性能连接器和插座的应用中使用。

FC1-15-01-T-LC参数

参数
间距 1mm
板上高度 5.18mm
扁平柔性类型 FFC
针脚数 15pin
额定电流 2A
触头镀层
端接 焊盘
外壳颜色 黑色
连接器/触头类型 底部
长*宽*高 17.33mm(长度)*4.09mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装

FC1-15-01-T-LC厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FC1-15-01-T-LC数据手册

厂牌 PDF简要描述 下载
SAMTEC FFC/FPC连接器 SAMTEC FC1-15-01-T-LC FC1-15-01-T-LC数据手册

FC1-15-01-T-LC封装设计

查看详情并下载
Symbol
Footprint
3D Model
