首页  >  产品百科  >  QSE-060-01-H-D-A-K-TR

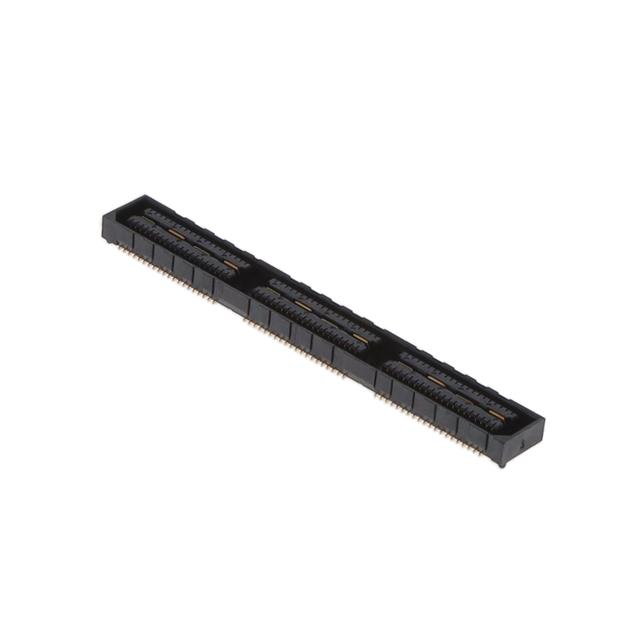

QSE-060-01-H-D-A-K-TR

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距120p双排排母 接地板插座板, QSE系列, 水平, 边缘
供应商型号: 200-QSE06001HDAKTR
供应商: Mouser
标准整包数: 1

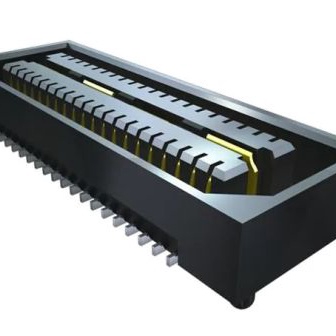

SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) QSE-060-01-H-D-A-K-TR

QSE-060-01-H-D-A-K-TR概述

    QSE系列高速接地平面插座技术手册

    产品简介


    QSE系列是Samtec公司生产的高速接地平面插座产品,设计用于各种高电流和高电压的应用场景。该系列产品具有独特的刀片与光束设计,提供卓越的电气性能和机械稳定性。QSE系列主要用于需要高频信号传输和大功率传输的场合,如电信、工业自动化、数据中心等。此外,QSE系列还支持多种布局方式和安装选项,确保其在不同应用场景下的可靠性和灵活性。

    技术参数


    QSE系列高速接地平面插座的主要技术参数如下:
    | 参数 | 值 |

    | 针数每行 | –020, –040, –060(每银行40个针) |
    | 对数每行 | –014, –028, –042(每银行14对) |
    | 连接类型 | 单端或差分对 |
    | 材料 | 绝缘材料:液晶聚合物 |
    端子材料:磷青铜 |
    | 电镀 | 金或锡覆盖50 µ"(1.27 µm)镍 |
    | 电流承载能力 | 接触:每针2 A(2针通电) |
    接地平面:每平面23 A(1平面通电)|
    | 工作温度范围 | -55 °C至+125 °C |
    | 电压等级 | 225 VAC(5 mm堆叠高度) |
    | 最大循环次数 | 100次 |
    | RoHS合规性 | 是 |

    产品特点和优势


    1. 高电流和高电压性能:QSE系列能够承受高达23 A的电流和225 VAC的电压,适用于高功率应用。
    2. 卓越的电气性能:独特的刀片与光束设计,保证了优异的电气性能和信号完整性。
    3. 可靠性:采用磷青铜材料和高级电镀工艺,确保长时间稳定运行。
    4. 灵活的设计:支持多种布局方式和安装选项,适用于不同应用场景。

    应用案例和使用建议


    1. 电信行业:可用于交换机和路由器的背板连接,提供稳定的信号传输和电力供应。
    2. 工业自动化:适用于工业机器人和其他自动化设备中的高功率连接。
    3. 数据中心:用于服务器机架间的电源和数据传输。
    使用建议:
    - 在高功率应用中,建议选择带有金镀层的版本,以提高电气性能和使用寿命。
    - 在严苛的工作环境中,可以考虑增加接地平面的数量,以增强抗干扰能力。

    兼容性和支持


    QSE系列与Samtec公司的其他产品如UMPT/UMPS兼容,可以提供灵活的两件式电源/信号解决方案。厂商提供详细的在线技术支持和售后服务,包括推荐PCB布局指南和SI性能数据。

    常见问题与解决方案


    1. 如何提高信号完整性?
    - 选择适当的堆叠高度,并确保正确的PCB布局。
    2. 如何防止信号干扰?
    - 使用屏蔽措施并增加接地平面数量。
    3. 如何延长使用寿命?
    - 选择带有镀金接触区域的产品,并定期进行维护检查。

    总结和推荐


    QSE系列高速接地平面插座凭借其卓越的电气性能、高可靠性及多样的设计选项,在高功率和高频信号传输领域表现出色。适用于电信、工业自动化和数据中心等多种应用场景。我们强烈推荐使用该系列产品,特别是在需要高性能和高可靠性的场合。
    通过详细了解QSE系列的技术参数和应用建议,用户可以更好地选择和使用该产品,以满足其特定的应用需求。

QSE-060-01-H-D-A-K-TR参数

参数
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
颜色 -
间距 800μm
端接 焊盘
排数 2
长度- 堆叠高度 -
针脚数 120pin
长*宽*高 61.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QSE-060-01-H-D-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSE-060-01-H-D-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) SAMTEC QSE-060-01-H-D-A-K-TR QSE-060-01-H-D-A-K-TR数据手册

QSE-060-01-H-D-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 18.147 ¥ 153.3422
10+ $ 16.5348 ¥ 139.7191
25+ $ 16.1136 ¥ 136.1599
50+ $ 15.336 ¥ 129.5892
100+ $ 12.9276 ¥ 106.2038
350+ $ 10.647 ¥ 89.9672
700+ $ 8.925 ¥ 75.4163
1050+ $ 7.3605 ¥ 62.1962
库存: 350
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 153.34
