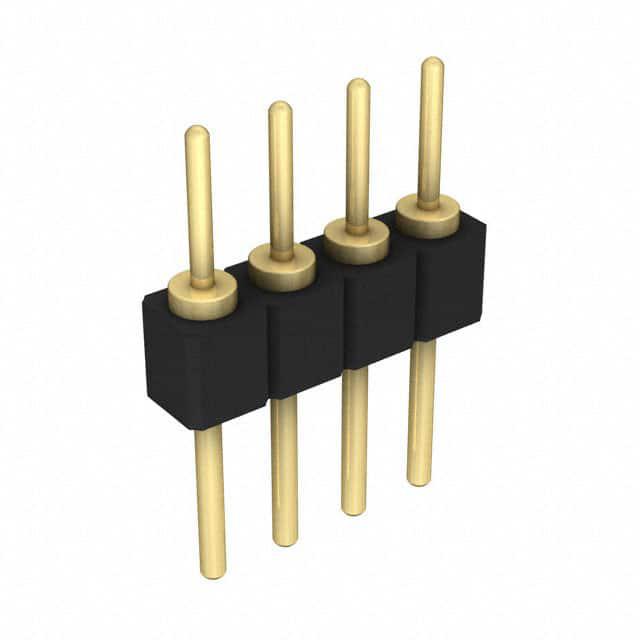

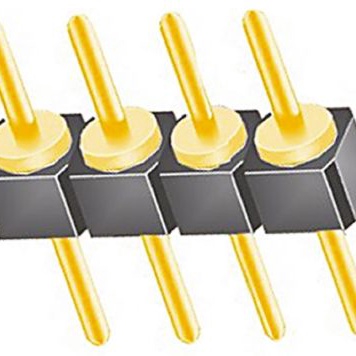

TS-104-G-A

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 2.54mm间距4p单排排针 板对板连接器, TS系列, 直角, 通孔安装
供应商型号: 7656388P
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 TS-104-G-A

TS-104-G-A概述

    精密加工终端条形连接器技术手册

    1. 产品简介


    精密加工终端条形连接器是一种高精度、高性能的电子连接器,广泛应用于工业控制、通信系统、医疗设备等领域。它们主要分为单排(Single Row)和双排(Double Row)两种类型,每种类型都具有不同的规格型号,如标准型(TS系列)、高温型(HTS系列)和双排型(TD系列)。这些连接器以其卓越的性能和可靠性受到用户的青睐。

    2. 技术参数


    以下是不同系列的精密加工终端条形连接器的技术规格和性能参数:
    | 类型 | 型号 | 插针数 | 插针直径 | 长度范围 | 适用温度范围 | 操作温度范围 |
    ||
    | TS | TS-119-G-A-1 | 1-32 | 0.070" | 0.100" | Au over 50 µ" (1.27 µm) Ni | -55°C to +125°C |
    | TD | TD-108-G-AA | 1-36 | 0.070" | 0.200" | Sn over 100 µ" (2.54 µm) Cu or 50 µ" (1.27 µm) Ni | -55°C to +105°C |
    | HTS | HTS-115-T-C-2 | 1-36 | 0.070" | 0.200" | Tin | -55°C to +105°C |

    3. 产品特点和优势


    - 高精度制造:采用精密机械加工工艺,确保每个插针的尺寸和公差符合严格的标准。
    - 高温耐受性:HTS系列可以承受高达125°C的工作温度,适用于高温环境下的应用。
    - 多种连接方式:支持多种终端样式,适应不同的安装需求。
    - 材料选择多样:提供镀金、镀锡等多种表面处理选项,满足不同应用场景的需求。
    - 环保认证:RoHS合规,无铅焊料可选,符合现代环保标准。

    4. 应用案例和使用建议


    精密加工终端条形连接器适用于多种工业控制系统和通信设备中。例如,在数据中心布线系统中,TD系列因其良好的抗干扰能力和可靠性而被广泛使用。对于需要耐高温的应用场合,HTS系列是理想的选择。使用时建议根据具体应用场景选择合适的型号和连接方式,以达到最佳效果。

    5. 兼容性和支持


    - 兼容性:TS系列与SS、SD、HSS、SL、SDL、ESS、ESD等系列兼容。
    - 支持:制造商提供了详细的在线文档和技术支持服务,确保用户能够获得及时的帮助和指导。更多详细信息可访问[Samtec官网](https://www.samtec.com)。

    6. 常见问题与解决方案


    1. 问题:无法插入插针。
    解决方案:检查插针直径是否符合要求,确保插座清洁无异物。
    2. 问题:连接器温度过高。
    解决方案:确认所选型号的最高工作温度,考虑更换为高温型(HTS)。
    3. 问题:焊接后接触不良。
    解决方案:检查焊接工艺是否正确,确保焊点饱满且无虚焊。

    7. 总结和推荐


    精密加工终端条形连接器凭借其高精度、多样化规格和优良的电气性能,成为众多应用场合的理想选择。无论是工业控制还是通信设备,都能发挥其卓越的性能。建议根据具体需求选择合适的型号和配置,以实现最佳应用效果。总的来说,精密加工终端条形连接器是一款值得信赖的产品。

TS-104-G-A参数

参数
排数 1
触头端接 -
针脚数 4pin
类型 Header,Push-Pull
颜色 黑色
触头类型 Male Pin
紧固类型 推挽式
长*宽*高 10.16mm(长度)*2.54mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装
