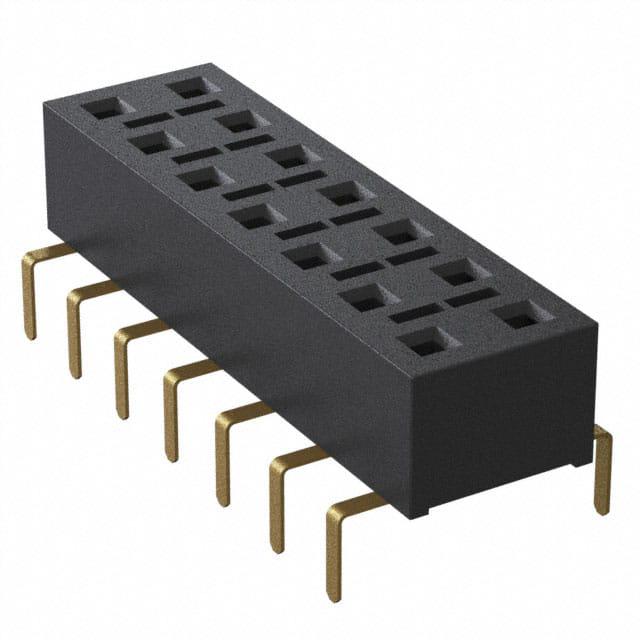

HLE-107-02-G-DV-PE-BE

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Bottom Entry,Pass Through,Push-Pull,Receptacle 2 14pin 推挽式 Female Socket 黑色 通孔安装 17.78mm(长度)*7.62mm(高度)
供应商型号: 200-HLE10702GDVPEBE
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 HLE-107-02-G-DV-PE-BE

HLE-107-02-G-DV-PE-BE概述


    产品简介


    产品名称:HLE系列连接器
    产品类型: HLE系列连接器主要用于电路板之间的高速互连,具有高密度、低成本的特点。
    主要功能:
    - 实现电路板间的电气连接。
    - 支持表面贴装(SMT)和通孔安装方式,适合多种应用场景。
    应用领域:
    - 电信设备
    - 数据通信
    - 工业自动化
    - 医疗设备
    - 军事设备

    技术参数


    | 参数 | 值 |

    | 针数 | 02至50 |
    | 插针直径 | 1.27mm (.050") |
    | 排距 | 2.54mm (.100") |
    | 螺纹长度 | 1.78mm (.070") 至 3.43mm (.135") |
    | 工作温度范围 | -55°C 至 +125°C |
    | 电流承载能力 | 每个插针4.1A(2个插针供电)|
    | 电压承载能力 | 400VAC |
    | 防护等级 | RoHS合规 |

    产品特点和优势


    HLE系列连接器的优势在于:
    - 成本效益高: HLE系列连接器是专为经济高效的互连解决方案设计的,能够有效降低成本。
    - 可靠性强: 具有高达4.1A的电流承载能力,确保了在高电流条件下的可靠运行。
    - 广泛的适用性: 支持多种安装方式,适用于各种应用场景。

    应用案例和使用建议


    应用案例:
    - 在电信设备中用于板级信号传输。
    - 在工业自动化设备中实现不同模块之间的高速数据交换。
    使用建议:
    - 确保插针间距和尺寸符合电路板的设计要求。
    - 注意安装方向和深度,避免过度插入导致接触不良。
    - 使用正确的焊接工艺,以保证长期稳定可靠的连接。

    兼容性和支持


    HLE系列连接器与多种类型的接头兼容,如TSW、MTSW、DW、EW、ZW、TLW、TSM、MTLW、HW等。
    支持服务:
    - Samtec公司提供详尽的技术文档和客户支持。
    - 对于特殊定制需求,需与Samtec公司进行沟通并批准后执行。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针断裂 | 检查插针安装是否正确,避免过度弯曲插针。 |
    | 连接不良 | 确认焊点无虚焊现象,重新焊接连接点。 |
    | 高温环境下工作不稳定 | 确保设备在规定的温度范围内使用。 |

    总结和推荐


    HLE系列连接器是一款集成本高、可靠性强且适用于多种应用场景的高速连接器。其良好的性能和广泛的应用领域使其成为电子设备设计中的理想选择。如果您需要一款既经济又高效的连接解决方案,HLE系列连接器无疑是您的不二之选。

HLE-107-02-G-DV-PE-BE参数

参数
针脚数 14pin
类型 Bottom Entry,Pass Through,Push-Pull,Receptacle
颜色 黑色
触头类型 Female Socket
紧固类型 推挽式
排数 2
触头端接 -
长*宽*高 17.78mm(长度)*7.62mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

HLE-107-02-G-DV-PE-BE厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HLE-107-02-G-DV-PE-BE数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC HLE-107-02-G-DV-PE-BE HLE-107-02-G-DV-PE-BE数据手册

HLE-107-02-G-DV-PE-BE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.324 ¥ 36.5378
50+ $ 3.3912 ¥ 28.6556
512+ $ 2.376 ¥ 20.0772
1024+ $ 2.1105 ¥ 17.8337
2016+ $ 1.785 ¥ 15.0833
5024+ $ 1.281 ¥ 10.8245
库存: 78
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 36.53
直接购买
加入购物车
