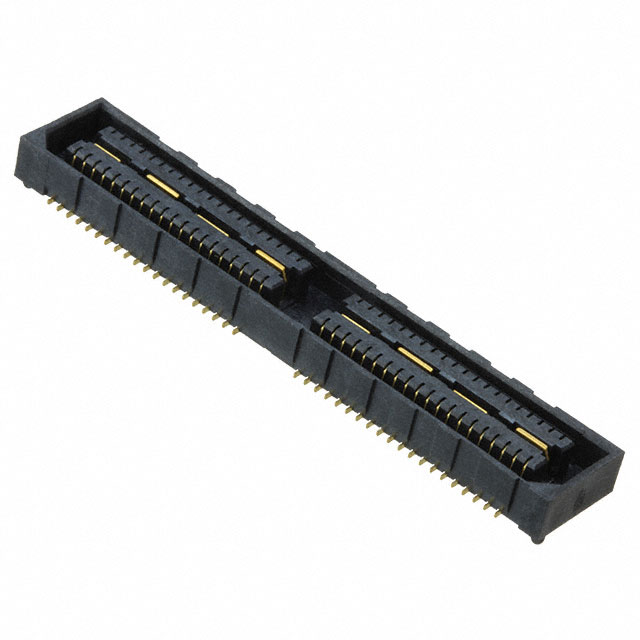

QSE-040-01-H-D-A

厂牌: SAMTEC
产品描述: Center Strip Contacts,Receptacle 800μm 2 80pin 5mm,8mm,11mm,14mm,16mm,19mm,25mm 3.25mm 760nm 金 贴片安装 41.27mm(长度)*7.49mm(高度)
供应商型号: QSE-040-01-H-D-A
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSE-040-01-H-D-A

QSE-040-01-H-D-A概述


    产品简介


    QSE 系列(0.80 mm).0315" 高速接地平面插座
    QSE系列插座是专为高速信号和电源传输设计的高品质电子元器件。它们主要用于各种电路板之间的连接,特别是需要高效电源和信号传输的应用场景。此系列产品包括多种型号,如QSE–060–01–F–D–A、QSE–028–01–F–D–DP–A和QSE–020–01–L–D–A,具有独特的“刀片与光束”设计,确保了高可靠性和出色的电气性能。

    技术参数


    - 插针数量:每行最多可达100个插针。
    - 连接方式:单端或差分对。
    - 材料:绝缘体材料为液晶聚合物(LCP),终端材料为磷青铜。
    - 镀层:可选镀金(Au)或锡(Sn)镀50微英寸(1.27微米)镍(Ni)。
    - 电流承载能力:每针2安培,每接地平面23安培。
    - 电压额定值:225V AC(5mm堆叠高度)。
    - 工作温度范围:-55°C 至 +125°C。
    - 最大操作循环次数:100次。
    - 符合RoHS标准:是。
    - 使用寿命:经过10年制造测试验证的镀金工艺。

    产品特点和优势


    - 高密度连接:采用精密设计,能够在紧凑的空间内实现高密度连接。
    - 高可靠性:通过严格的制造测试,保证长期稳定运行。
    - 高效能:特别适用于高速信号和电源传输,具备低损耗和低阻抗的特性。
    - 多功能性:支持单端和差分对设计,满足不同应用需求。

    应用案例和使用建议


    - 应用领域:广泛应用于计算机、通信、医疗设备等领域,特别是在需要高性能电源和信号传输的场合。
    - 使用建议:对于需要长时间稳定工作的场合,建议选择镀金选项以延长使用寿命。同时,在复杂电路板的设计中,应确保合理的PCB布局以最大化电气性能。

    兼容性和支持


    - 兼容性:QSE系列插座与UMPT/UMPS配套使用,提供灵活的两件式电源/信号解决方案。
    - 支持服务:厂商提供详尽的技术文档和支持,如有需要,可联系技术支持获取更多信息。

    常见问题与解决方案


    - 问题1:连接不稳定怎么办?
    - 解决方案:检查插针和插座之间的接触情况,确保没有氧化或损坏。
    - 问题2:电流承载能力不足如何提升?
    - 解决方案:选择更高电流承载能力的镀层选项,如50微英寸(1.27微米)金镀层。
    - 问题3:长时间运行后出现性能下降?
    - 解决方案:定期清洁并检查接头,必要时更换损坏部件。

    总结和推荐


    QSE系列插座凭借其卓越的电气性能和耐用性,成为众多高端应用领域的理想选择。无论是高性能计算还是高速通信系统,QSE系列都能提供可靠的解决方案。基于其广泛的应用场景和出色的性能表现,我们强烈推荐该系列产品。

QSE-040-01-H-D-A参数

参数
类型 Center Strip Contacts,Receptacle
间距 800μm
排数 2
触头镀层
板上高度 3.25mm
针脚数 80pin
接合堆叠高度 5mm,8mm,11mm,14mm,16mm,19mm,25mm
触头镀层厚度 760nm
长*宽*高 41.27mm(长度)*7.49mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QSE-040-01-H-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSE-040-01-H-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QSE-040-01-H-D-A QSE-040-01-H-D-A数据手册

QSE-040-01-H-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
