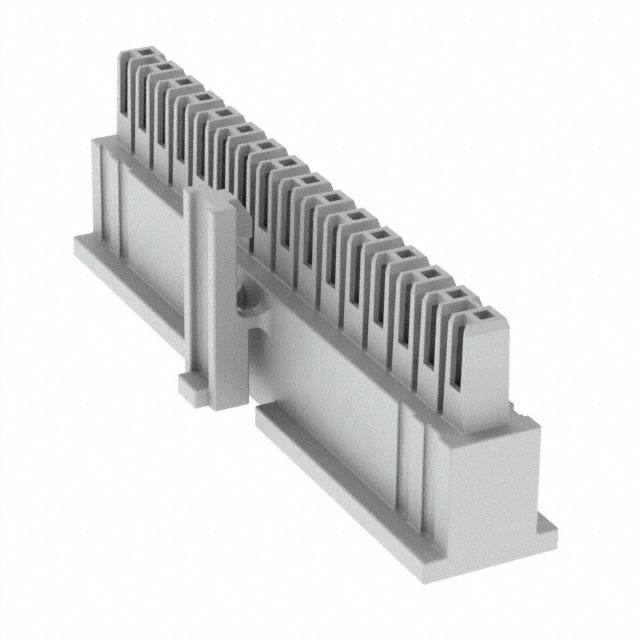

IPD1-16-S-K

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Latch Lock,Receptacle 1 16pin Female Socket 压接 白色 导线安装,自由悬挂,通孔安装 42.04mm(长度)*10.24mm(高度)
供应商型号: ET-3664890
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 IPD1-16-S-K

IPD1-16-S-K概述


    产品简介


    本产品为IPD1系列连接器,由Samtec公司设计制造。它属于离散线束绝缘子和闩锁组件,主要应用于需要高密度连接的应用场景,如电信、数据通信和工业控制等领域。这些连接器采用高质量的尼龙材料作为绝缘体,保证了良好的电气性能和机械强度。

    技术参数


    - 接触点数:从-02到-25(每行)
    - 闩锁选项:
    - 金属闩锁:通过- M标识(见图1)
    - 塑料闩锁:留空,参考图8和图10(第2页)
    - 行规格:
    - 单排:-S
    - 双排:-D
    - 极化选项:
    - 极化:-P(见图2)
    - 键控极化:-K(见图3)
    - 导向柱:-GP(见图5,第2页)
    - 水平方向:-H(见图7,第2页)
    主要尺寸(英寸):
    - A: 0.505, 0.285, 0.618
    - B: 0.109至-0.005 +0.003, ±0.010(见图2)
    其他参数:
    - 材料:绝缘体和闩锁组件均为尼龙,闩锁为镀镍铍铜
    - 闩锁保持力:1.000磅(4.45牛顿)
    - 包装方式:位置2到6采用散装包装,其余尺寸采用管式包装

    产品特点和优势


    1. 高密度连接:支持多种极化和导柱选项,提供灵活性和多功能性。
    2. 耐用材料:采用高强度尼龙和镀镍铍铜材料,确保长时间使用下的可靠性和稳定性。
    3. 精密制造:所有关键尺寸均经过严格控制,确保每个连接器的一致性和可靠性。
    4. 广泛的适用性:适用于多个行业和应用场景,包括电信、数据通信和工业自动化等。

    应用案例和使用建议


    应用案例
    IPD1系列连接器常用于工业控制系统中,用于实现信号传输和电源分配。在高速数据通信系统中,它们可以确保信号的稳定传输和系统的可靠运行。
    使用建议
    1. 环境选择:在高振动环境中,建议选择带有金属闩锁和导向柱的型号以提高稳定性。
    2. 极化处理:如果需要防止错误插拔,可以选择带有极化或键控极化的型号。
    3. 管式包装:对于大批量生产,推荐使用管式包装,便于自动化生产线上的管理和装配。

    兼容性和支持


    - 兼容性:IPD1系列连接器与Samtec公司的其他相关产品兼容,包括各种规格的插头和插座。
    - 技术支持:Samtec公司提供全面的技术支持,包括详细的安装指南和客户支持服务。

    常见问题与解决方案


    1. 问题:连接器在高温环境下无法正常工作。
    - 解决方案:选择耐高温的材料,并确保正确安装和使用环境符合制造商的规格要求。
    2. 问题:连接器出现松动现象。
    - 解决方案:检查并确保闩锁机制完好无损,必要时更换金属闩锁或增加导向柱。
    3. 问题:信号传输不稳定。
    - 解决方案:检查电缆连接是否正确,确保所有连接器均已正确极化且无损坏。

    总结和推荐


    IPD1系列连接器凭借其高密度连接、耐用材料和广泛的应用范围,在多种工业和通信应用中表现出色。通过选择适当的极化和导柱选项,可以进一步提高其可靠性和适应性。Samtec公司提供的优质材料和技术支持,使得这款连接器成为市场上极具竞争力的产品。总体而言,IPD1系列连接器值得推荐给寻求高性能连接解决方案的工程师和设计师。

IPD1-16-S-K参数

参数
排数 1
触头端接 压接
针脚数 16pin
类型 Latch Lock,Receptacle
颜色 白色
触头类型 Female Socket
紧固类型 -
长*宽*高 42.04mm(长度)*10.24mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

IPD1-16-S-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

IPD1-16-S-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC IPD1-16-S-K IPD1-16-S-K数据手册

IPD1-16-S-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.6261 ¥ 13.7406
10+ $ 1.1234 ¥ 9.4927
25+ $ 1.0353 ¥ 8.7479
50+ $ 0.9354 ¥ 7.904
100+ $ 0.8199 ¥ 6.9281
250+ $ 0.7432 ¥ 6.2801
500+ $ 0.6981 ¥ 5.8988
1000+ $ 0.6572 ¥ 5.5532
库存: 9
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 13.74
