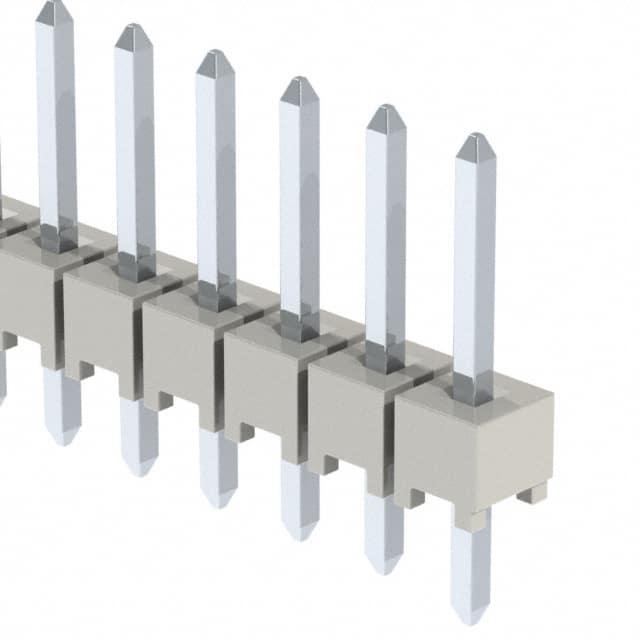

HTSW-106-07-T-S

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Header,Push-Pull 1 6pin 推锁 Male Pin 通孔安装 15.24mm*2.4892mm*2.54mm
供应商型号: SR-HTSW-106-07-T-S
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 HTSW-106-07-T-S

HTSW-106-07-T-S概述

    HTSW 系列电子元器件技术手册

    产品简介


    HTSW系列是一款高可靠性电子连接器,专为工业自动化、通信设备及汽车电子等领域设计。其主要特点是采用LCP(液晶聚合物)绝缘材料制成,具备UL-94-V0防火等级。此系列产品包含单排、双排、三排以及三排填充外排的多种配置,适用于不同数量的触点需求,最大可达50个触点。

    技术参数


    - 尺寸:每行触点数为1至50个,间距为0.1英寸(2.54毫米)或0.2英寸(5.08毫米)。
    - 端子间距:0.1英寸(2.54毫米)或0.2英寸(5.08毫米)。
    - 绝缘材料:LCP,UL-94-V0防火等级。
    - 连接方式:直插式、直角弯折式、带锁定扣式等。
    - 终端接触面处理:多种选择,包括镀金(10µ"),光亮锡(Matte Tin),重金(30µ" Heavy Gold)等。
    - 尾部处理:直尾式和弯折式选项。
    - 最小压接力:3磅(约1.36公斤)。
    - 最大高度偏差:±0.127毫米。
    - 极性:可选择省略某些触点位置以实现极性保护。

    产品特点和优势


    HTSW系列电子连接器以其出色的可靠性和多样化的配置赢得了广泛的应用。其独特的特点包括:
    - 高度集成的LCP绝缘材料,确保良好的电气性能和机械强度。
    - 多种触点排列方式和触点数量选择,满足不同应用需求。
    - 可选镀层提高了抗腐蚀能力,延长了使用寿命。
    - 提供直角和直插式等多种安装方式,方便集成到各种设备中。
    - 具备锁定机制,增强了连接稳定性,尤其适合振动和冲击环境。

    应用案例和使用建议


    HTSW系列连接器广泛应用于工业自动化设备、通信设备及汽车电子等领域。例如,在工业自动化系统中,HTSW系列可作为信号传输的重要组件,通过多排触点的高密度配置,保证了系统的高效运行。在汽车电子系统中,HTSW连接器可以用于车身控制模块间的信号传输,保证安全性和可靠性。
    对于使用建议,考虑到其高密度和小型化的特点,建议用户在使用时注意防止误触,同时应定期检查连接器状态,确保触点接触良好。针对特殊环境如高温高湿,可以选择具有更高防护等级的版本。

    兼容性和支持


    HTSW系列连接器具有较好的兼容性,可与市场上主流的印刷电路板(PCB)进行配对。厂商提供全面的技术支持和服务,包括定制开发、质量检测和技术咨询等,以帮助用户更好地使用和维护产品。

    常见问题与解决方案


    - Q: 如何确保连接器的正确安装?
    - A: 在安装前,请仔细阅读产品手册,按照指引正确安装锁定扣,并确保连接器与PCB紧密贴合。

    - Q: 连接器出现接触不良怎么办?
    - A: 检查连接器是否有灰尘或氧化,可用无水酒精清洁触点,并重新压接以确保接触良好。

    - Q: 使用过程中如何避免过热问题?
    - A: 在高负载情况下使用时,确保良好的散热条件,必要时可增加散热片或风扇辅助降温。

    总结和推荐


    总体而言,HTSW系列电子连接器凭借其高可靠性和多样化配置,成为众多行业应用的理想选择。无论是工业自动化还是汽车电子,HTSW都能提供稳定的信号传输解决方案。因此,我强烈推荐该系列产品给需要高性能连接器的用户。

HTSW-106-07-T-S参数

参数
触头端接 -
针脚数 6pin
类型 Header,Push-Pull
颜色 -
触头类型 Male Pin
紧固类型 推锁
排数 1
长*宽*高 15.24mm*2.4892mm*2.54mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 袋装

HTSW-106-07-T-S厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HTSW-106-07-T-S数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC HTSW-106-07-T-S HTSW-106-07-T-S数据手册

HTSW-106-07-T-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.1375 ¥ 1.1729
5000+ $ 0.125 ¥ 1.0663
库存: 3802
起订量: 2217 增量: 1
交货地:
最小起订量为:2000
合计: ¥ 2345.8
