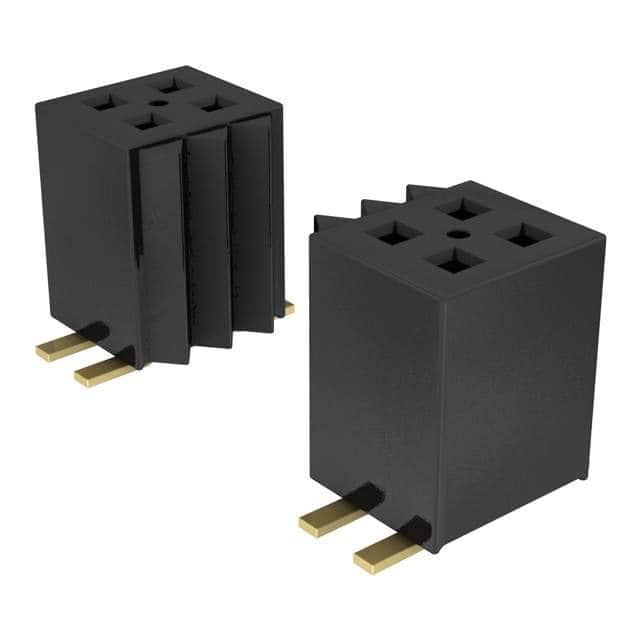

FLE-135-01-G-DV

厂牌: SAMTEC
产品描述: Push-Pull,Receptacle 1.27mm 2 70pin 2A 250nm 金 黑色 SMD,P=1.27mm 贴片安装 44.56mm(长度)*4.6mm(高度)
供应商型号: FLE-135-01-G-DV
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 FLE-135-01-G-DV

FLE-135-01-G-DV概述


    产品简介


    本产品是Samtec公司生产的双排垂直直插式连接器——FLE-1XX-XX-XX-DV-X系列。该系列产品主要用于表面贴装技术(SMT),广泛应用于通信设备、计算机网络、工业自动化及消费电子产品等领域。其主要功能是在电路板之间建立可靠的电连接,支持双排设计,提供了高密度的引脚配置,以满足现代电子设备小型化和高性能的需求。

    技术参数


    - 引脚数:每行最多75个引脚(-02至-75)
    - 引脚间距:0.050英寸(1.27毫米)
    - 材料:接触部分为磷青铜
    - 镀层选项:
    - -G:接触区域10微英寸金,尾部3微英寸金
    - -H:接触区域30微英寸厚金,尾部3微英寸金
    - -GF:接触区域3微英寸金
    - 弯折角度:90°±3°
    - 最大偏移量:±0.010英寸(+0.254mm)/-0.005英寸(-0.127mm)
    - 包装方式:管式包装(-02至-75位置),泡罩包装(-02至-04位置)

    产品特点和优势


    FLE-1XX-XX-XX-DV-X系列连接器采用先进的SMT技术,能够在有限的空间内提供高密度的引脚配置。此外,其独特的镀层选项能够保证连接器的稳定性和可靠性,满足不同应用场景的需求。磷青铜材质的选择不仅提高了机械强度,还能增强耐腐蚀性。这些特性使得该系列连接器在众多电子设备中表现出色,具有极高的市场竞争力。

    应用案例和使用建议


    该连接器已成功应用于多种场合,如数据中心服务器的内部连接,智能家居设备的控制板等。为了更好地发挥其效能,建议在实际安装过程中注意以下几点:
    - 精确对齐:确保引脚与电路板上的焊盘准确对齐,以减少焊接不良的风险。
    - 环境适应性:考虑到其工作环境的多样性和复杂性,建议定期检查连接器的状态,特别是在潮湿或高温环境下使用时。
    - 正确选择镀层:根据实际应用需求选择合适的镀层选项,以延长连接器的使用寿命。

    兼容性和支持


    FLE-1XX-XX-XX-DV-X系列连接器在设计上考虑到了广泛的兼容性,可以与其他标准连接器或设备轻松配合使用。制造商Samtec公司提供了详尽的技术文档和支持服务,帮助客户更好地理解和使用该产品。如有任何疑问或需要技术支持,可通过提供的联系方式联系制造商获取帮助。

    常见问题与解决方案


    1. Q:如何选择正确的镀层选项?
    - A:根据具体应用场景选择合适的镀层选项。例如,在高频信号传输的应用中,选择金镀层(-G或-H)以确保低电阻和良好的信号完整性。
    2. Q:引脚弯曲角度为何需要严格控制?
    - A:严格的弯折角度控制有助于确保连接器与电路板之间的可靠连接,避免因角度不一致导致的焊接问题。
    3. Q:如何处理切割后的最大允许毛刺?
    - A:保持毛刺在允许范围内(最大0.003英寸或0.08毫米),以防止毛刺影响电气连接性能。

    总结和推荐


    总体而言,FLE-1XX-XX-XX-DV-X系列连接器凭借其紧凑的设计、优异的性能和丰富的定制选项,成为市场上备受推崇的产品之一。特别适用于需要高密度、高可靠性的应用场景。对于追求高效、稳定连接解决方案的用户,我们强烈推荐选用此款连接器。
    请注意,所有未明确标示的信息,均需在使用前查阅最新版本的技术手册或直接联系制造商获取详细资料。

FLE-135-01-G-DV参数

参数
触头镀层厚度 - 配接 250nm
额定电流 2A
类型 Push-Pull,Receptacle
防护等级 -
触头镀层 - 配接
针脚数 70pin
颜色 黑色
排数 2
间距-配接 1.27mm
长*宽*高 44.56mm(长度)*4.6mm(高度)
通用封装 SMD,P=1.27mm
安装方式 贴片安装
零件状态 在售
包装方式 散装
