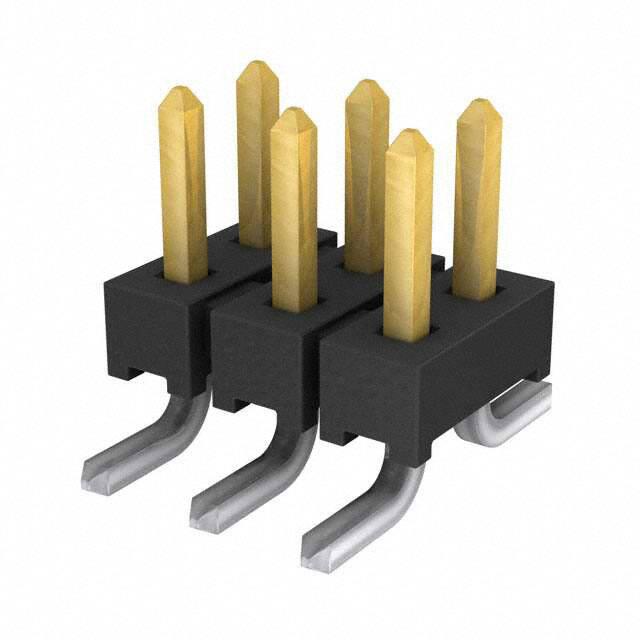

TMM-103-05-F-D-SM

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Header,Push-Pull 2 6pin Male Pin 黑色 贴片安装 6mm(长度)*7.06mm(高度)
供应商型号: Q-TMM-103-05-F-D-SM
供应商: 期货订购
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 TMM-103-05-F-D-SM

TMM-103-05-F-D-SM概述

    电子元器件产品技术手册

    1. 产品简介


    TMM-1XX-XX-XX-X-SM-XX-X 是一种用于电子连接的2mm终端条带组件,广泛应用于消费电子、通信设备和工业自动化系统中。此终端条带组件设计用于高性能连接需求,具有高可靠性、稳定性和耐用性。

    2. 技术参数


    - 引脚数:-02 至 -40(可根据需要省略特定位置)
    - 材料:终端:磷青铜;外壳:LCP UL 94 VO,黑色
    - 尺寸和公差:引脚长度为-01至-06,对应不同长度范围,具体尺寸见下表:

    | 引脚样式 | 引脚长度 (英寸) | 总长度 (英寸) | 未指定长度 |
    ||
    | -01 | 0.126 | 0.302 | N/A |
    | -04 | 0.075 | 0.255 | 0.106 |
    | -05 | 0.065 | 0.323 | 0.106 |
    | -06 | 0.168 | 0.476 | N/A |
    - 接触面积镀层:可选20μ"金、3μ"金、光亮锡、选择性金镀层(30μ"或10μ"或3μ")及光亮金(30μ")。
    - 插入方向:引脚应从尾部先插入以避免接触面划伤。
    - 弯曲半径检查:-05和-06引脚样式需在弯曲半径处检查尺寸。
    - 推力要求:最小推力1磅。
    - 剪切标记:不允许在插针区域打标记。
    - 剪切飞边:最大值0.010英寸。
    - 包装方式:管装和卷盘(仅现有客户可用)。

    3. 产品特点和优势


    - 高密度连接:支持多种引脚布局,适应各种电路板设计。
    - 可靠接触:提供多种镀层选项,确保长期使用中的稳定接触性能。
    - 易组装:支持自动装配,提高生产效率。
    - 多功能兼容:提供多种安装选项,如表面贴装、金属安装垫等。

    4. 应用案例和使用建议


    应用案例:广泛应用于移动设备充电接口、服务器背板连接器和工业控制系统中的信号传输模块。
    使用建议:
    - 在进行自动化装配时,建议使用金属安装垫,提高装配精度。
    - 确保引脚从尾部插入,避免接触区损伤。
    - 根据实际应用场景选择合适的镀层材料,以提高抗腐蚀能力。

    5. 兼容性和支持


    - 兼容性:适用于标准PCB布局和常见的焊接工艺。
    - 支持:厂商提供详尽的技术文档和客户支持服务,包括装配指南和技术咨询服务。

    6. 常见问题与解决方案


    1. 问:如何确保引脚不旋转?
    答:在设计和装配过程中注意控制引脚旋转角度不超过2°。

    2. 问:引脚如何正确插入?
    答:必须从尾部先插入以避免损坏接触区。

    3. 问:如何处理剪切飞边?
    答:剪切后检查并清理飞边,确保不超过0.010英寸。

    7. 总结和推荐


    综合评估:TMM-1XX-XX-XX-X-SM-XX-X在连接稳定性和可靠性方面表现出色,适用于多种高要求的应用场景。其易组装特性和广泛的兼容性使其成为市场上极具竞争力的产品。
    推荐:鉴于其优异的性能和多样化的应用领域,强烈推荐用于需要高可靠性和耐用性的电子产品中。

TMM-103-05-F-D-SM参数

参数
类型 Header,Push-Pull
颜色 黑色
触头类型 Male Pin
紧固类型 -
排数 2
触头端接 -
针脚数 6pin
长*宽*高 6mm(长度)*7.06mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装

TMM-103-05-F-D-SM厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TMM-103-05-F-D-SM数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC TMM-103-05-F-D-SM TMM-103-05-F-D-SM数据手册

TMM-103-05-F-D-SM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.8445 ¥ 7.009
500+ $ 0.7178 ¥ 5.9576
1000+ $ 0.4765 ¥ 3.9551
2000+ $ 0.4122 ¥ 3.421
5000+ $ 0.2996 ¥ 2.4865
76769+ $ 0.1789 ¥ 1.4852
207485+ $ 0.1608 ¥ 1.335
448616+ $ 0.1568 ¥ 1.3017
库存: 100
起订量: 272 增量: 1
交货地:
最小起订量为:100
合计: ¥ 700.9
