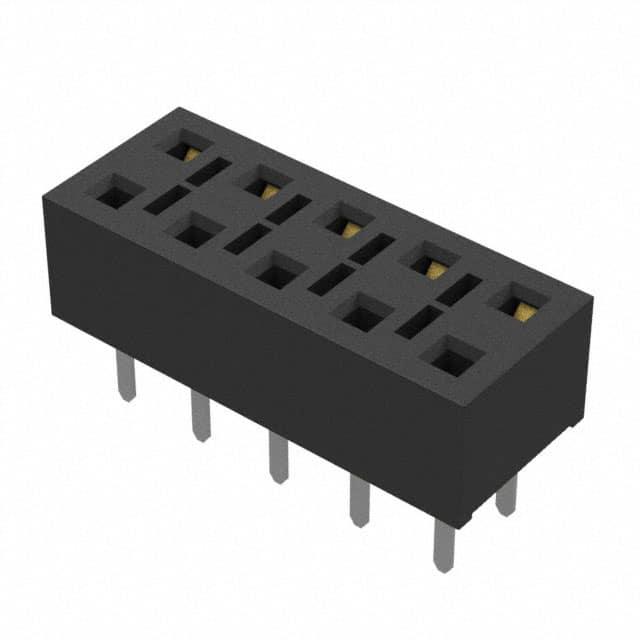

HLE-105-02-F-DV-TE

厂牌: SAMTEC
产品描述: Push-Pull,Receptacle 2.54mm 2 10pin 4.1A 76nm 金 黑色 通孔安装 12.7mm(长度)*5.08mm(高度)
供应商型号: 200-HLE10502FDVTE
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 HLE-105-02-F-DV-TE

HLE-105-02-F-DV-TE概述


    产品简介


    HLE-1XX-02-XX-DV-XE-XX是一款由Samtec公司生产的单排直插式电连接器。这款电连接器广泛应用于各种电路板和电子设备中,用于实现电气信号的传输。它支持多达50个位置,适用于双垂直镀层和多种引脚风格,满足不同应用场景的需求。

    技术参数


    - 型号规格:HLE-1XX-02-XX-DV-XE-XX
    - 位置数:-02至-50(每行)
    - 引脚风格:底入式(BE)、穿透式入口(PE)、顶部入口(TE)
    - 镀层选项:光选择性金(G)、选择性金(L)、选择性金加锡(S)、3微米闪金(F)、光选择性金加锡(LM)、选择性金加锡(SM)
    - 最大倾斜度:2°
    - 最大摆动:2°
    - 材料:插座条由聚酰胺(Vectra E130i)制成,接触件为铍铜(BeCu)
    - 最小接触保留力:12盎司
    - 最大插入变异:3°(在16个引脚内)

    产品特点和优势


    1. 多功能性:支持多种引脚风格和镀层选项,适用于广泛的工业和消费电子产品。
    2. 高可靠性:采用高强度材料制造,确保长时间使用的稳定性。
    3. 插入方便:底部入口和穿透式入口设计简化了安装过程。
    4. 可定制性强:通过选择不同的镀层和引脚风格,可以根据具体应用进行定制。

    应用案例和使用建议


    应用案例
    HLE-1XX-02-XX-DV-XE-XX被广泛应用于计算机主板、网络设备、医疗仪器等领域,尤其是在需要高密度和稳定信号传输的应用场景中表现出色。
    使用建议
    1. 安装前检查:确保所有引脚都正确无损,避免因引脚损坏导致的故障。
    2. 注意环境温度:考虑到温度对材料性能的影响,尽量在推荐的工作温度范围内使用。
    3. 注意组装顺序:根据手册中的组装步骤,合理安排装配顺序,以减少潜在错误。

    兼容性和支持


    HLE-1XX-02-XX-DV-XE-XX支持多种引脚风格和镀层选项,可以灵活适应不同的设计需求。Samtec公司提供详尽的技术支持和售后保障,帮助客户解决在使用过程中遇到的各种问题。

    常见问题与解决方案


    1. 问题:插针难以插入
    解决方案:确保接触点清洁,适当润滑以减少摩擦。

    2. 问题:接触不良
    解决方案:检查引脚是否有损伤或变形,必要时更换新件。

    3. 问题:无法固定在电路板上
    解决方案:确认焊点是否牢固,必要时使用锁紧夹具(-LC选项)。

    总结和推荐


    HLE-1XX-02-XX-DV-XE-XX凭借其多样化的设计选项、高可靠性和出色的兼容性,在各类应用场景中表现出色。其丰富的引脚风格和镀层选项使得其具有广泛的适用性。如果您正在寻找一款高性能、易集成且可靠的电连接器,HLE-1XX-02-XX-DV-XE-XX无疑是一个值得考虑的选择。

HLE-105-02-F-DV-TE参数

参数
触头镀层 - 配接
颜色 黑色
防护等级 -
类型 Push-Pull,Receptacle
额定电流 4.1A
针脚数 10pin
间距-配接 2.54mm
排数 2
触头镀层厚度 - 配接 76nm
长*宽*高 12.7mm(长度)*5.08mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装
