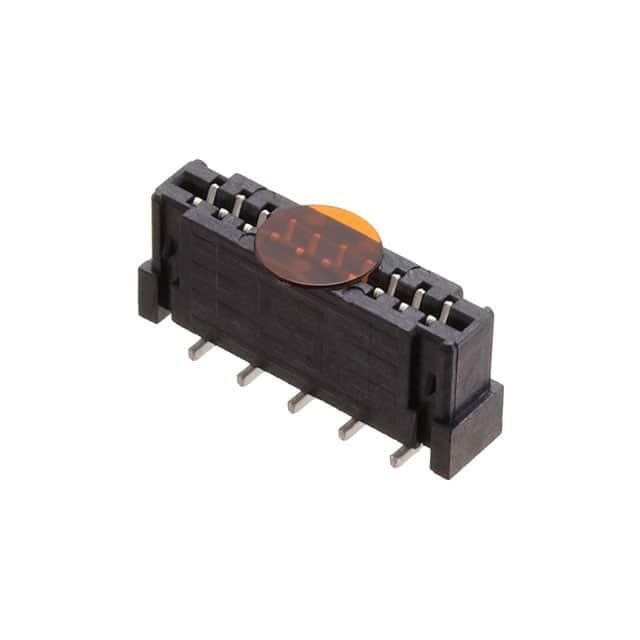

FC1-25-01-T

产品分类: FFC/FPC连接器
厂牌: SAMTEC
产品描述: 1mm 25pin 黑色 5.18mm FFC 2A 锡 底部 SMD,P=1mm 贴片安装 27.34mm(长度)*4.09mm(高度)
供应商型号: Q-FC1-25-01-T
供应商: 期货订购
标准整包数: 1
SAMTEC FFC/FPC连接器 FC1-25-01-T

FC1-25-01-T概述


    产品简介


    本文档将详细介绍一种特定类型的电子元器件——FC1-XX-S连接器。该连接器主要用于高密度电路板上的信号传输,广泛应用于计算机、通信设备、工业控制等领域。它提供垂直和水平两种安装方式,具有优异的机械稳定性和电气性能,适用于各种复杂的连接需求。

    技术参数


    - 接触件材质: 镀锡磷青铜
    - 主体材质: 黑色LCP(液晶聚合物)
    - 引脚样式: 垂直和水平
    - 镀层选项:
    - 焊接片(仅限水平引脚)
    - 锁紧夹(仅限垂直引脚)
    - 聚酰亚胺薄膜垫(仅限垂直引脚)
    - 无镀层(默认)
    技术规格:
    - 接触点间距: 1.0000 mm (0.03937 in)
    - 最大位移量: 2.34 mm (0.092 in)
    - 接触电阻: ≤10 mΩ
    - 绝缘电阻: ≥100 MΩ
    - 耐压: ≥500 VAC
    - 工作温度范围: -40°C to 105°C

    产品特点和优势


    1. 多种安装方式: 支持垂直和水平两种安装方式,适用于不同的应用场合。
    2. 高强度机械稳定性: 使用高性能材料制造,能够在恶劣环境下保持稳定的电气连接。
    3. 低插入力: 采用低插入力设计,方便快速安装。
    4. 优异的电气性能: 低接触电阻和高绝缘电阻保证了可靠的信号传输。
    5. 广泛的兼容性: 可与其他标准连接器和设备兼容,简化系统集成。

    应用案例和使用建议


    应用案例
    该连接器广泛用于服务器、路由器等通信设备中,用于实现高速数据传输。在工业控制系统中,也常用于传感器和执行器之间的信号连接。
    使用建议
    - 安装注意事项: 在安装过程中,要确保所有接触点都正确对齐,以避免短路。
    - 环境因素: 应避免在极端温度和湿度条件下使用,以免影响电气性能。
    - 定期检查: 定期进行检查和清洁,确保长期可靠的性能。

    兼容性和支持


    该连接器支持多种不同的安装方式和镀层选项,可与大多数标准电路板兼容。制造商提供全面的技术支持和维护服务,包括产品手册、设计指南和技术咨询服务。

    常见问题与解决方案


    - Q: 连接器的接触电阻过高怎么办?
    - A: 检查是否有灰尘或氧化物污染接触点。可以使用无水酒精清洁接触点,然后重新连接。
    - Q: 如何避免引脚断裂?
    - A: 在插入或拔出连接器时,确保动作轻柔,不要用力过猛。避免在高温下频繁操作。

    总结和推荐


    综上所述,FC1-XX-S连接器凭借其优异的电气性能、灵活的安装方式和广泛的应用领域,在市场上具备较强的竞争力。特别是在需要高速、可靠数据传输的应用中,它是一个理想的选择。因此,我们强烈推荐使用这款连接器。

FC1-25-01-T参数

参数
针脚数 25pin
外壳颜色 黑色
端接 -
扁平柔性类型 FFC
连接器/触头类型 底部
板上高度 5.18mm
间距 1mm
额定电流 2A
触头镀层
长*宽*高 27.34mm(长度)*4.09mm(高度)
通用封装 SMD,P=1mm
安装方式 贴片安装
零件状态 在售
