TFM-130-01-S-D-LC

厂牌: SAMTEC
产品描述: Header,Push-Pull 1.27mm 2 60pin 2.9A 760nm 金 黑色 通孔安装 41.28mm(长度)*5.72mm(高度)
供应商型号: 200-TFM13001SDLC
供应商: Mouser
标准整包数: 1

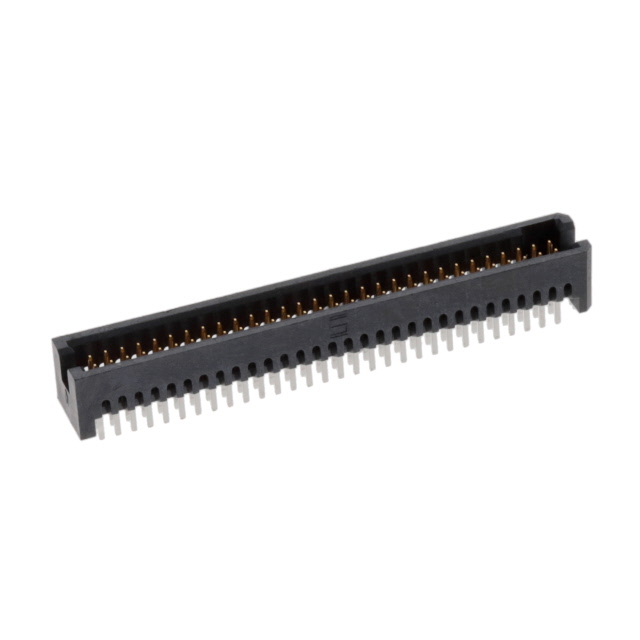

SAMTEC 矩形连接器 - 针座 - 公插针 TFM-130-01-S-D-LC

TFM-130-01-S-D-LC概述


    产品简介


    基本介绍
    本文将详细介绍由Samtec公司生产的TFM和TFML系列电子元器件。该系列产品包括多种不同类型的连接器,主要用于表面贴装(SMT)和通孔(Through-Hole)安装。这些连接器特别适用于需要高可靠性及高接触次数的应用场合,如通信、工业自动化、医疗设备等。

    技术参数


    - 尺寸规格:
    - 引脚间距:1.27mm (.050")
    - 尺寸范围:单排和双排(从1到50个位置)

    - 电气特性:
    - 电流承载能力:每引脚3.2A(双引脚供电时)
    - 电压承载能力:250VAC(与SFM配对)
    - 操作温度范围:-55°C 至 +125°C

    - 材料规格:
    - 绝缘体材质:黑色液态结晶聚合物
    - 接触簧片材质:磷青铜
    - 表面处理:金镀层或锡镀层(覆盖50微米镍)
    - 兼容性:
    - 可与SFM、SFMC系列配合使用

    产品特点和优势


    TFM和TFML系列电子元器件具有以下几个显著优势:
    - 盲插功能:采用带屏蔽外壳的设计,支持盲插,确保了操作的安全性和便捷性。
    - 多功能接口:提供多种安装选项,包括表面贴装和通孔尾部设计,以适应不同的应用需求。
    - 寿命长:采用延长寿命的设计,能够承受高达10年的制造期,保证了长期使用的稳定性和可靠性。
    - 高接触次数:设计允许进行大量的插拔操作,满足了频繁插拔的需求。

    应用案例和使用建议


    应用场景
    这些连接器广泛应用于各类设备中,如通信基站、工业控制系统、医疗设备、汽车电子等。
    使用建议
    在使用过程中,建议注意以下几点:
    - 确保正确的引脚排列以避免短路;
    - 在进行焊接时,遵循制造商推荐的焊接条件,避免过高的温度导致损坏;
    - 定期检查连接器的磨损情况,及时更换损坏部件。

    兼容性和支持


    - 兼容性:这些连接器可与SFM、SFMC等系列配合使用,实现模块化连接。
    - 客户支持:Samtec提供全面的技术支持和售后保障服务。如果需要特殊定制或者有疑问,可以直接联系客服。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器在使用过程中接触不良 | 检查是否有脏污或者氧化层,使用适当的清洁剂清理 |
    | 插拔次数过多后性能下降 | 更换新的连接器,以保持系统的稳定性和可靠性 |
    | 产品温度过高 | 确保周围环境符合规定的温度范围,必要时可以增加散热装置 |

    总结和推荐


    TFM和TFML系列连接器凭借其卓越的性能和广泛的适用性,在电子元器件市场上占据了一席之地。其盲插功能、高接触次数、长使用寿命等特点使其成为众多应用场景下的理想选择。总的来说,强烈推荐在对连接器要求较高的场景中使用这款产品。

TFM-130-01-S-D-LC参数

参数
排数 2
防护等级 -
颜色 黑色
触头镀层厚度 - 配接 760nm
间距-配接 1.27mm
针脚数 60pin
类型 Header,Push-Pull
额定电流 2.9A
触头镀层 - 配接
长*宽*高 41.28mm(长度)*5.72mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

TFM-130-01-S-D-LC厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TFM-130-01-S-D-LC数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC TFM-130-01-S-D-LC TFM-130-01-S-D-LC数据手册

TFM-130-01-S-D-LC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.522 ¥ 80.4609
10+ $ 8.547 ¥ 72.2222
26+ $ 7.8192 ¥ 66.0722
52+ $ 7.3116 ¥ 61.783
104+ $ 6.6744 ¥ 56.3987
507+ $ 5.9115 ¥ 49.9522
1001+ $ 5.334 ¥ 45.0723
库存: 26
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 80.46
