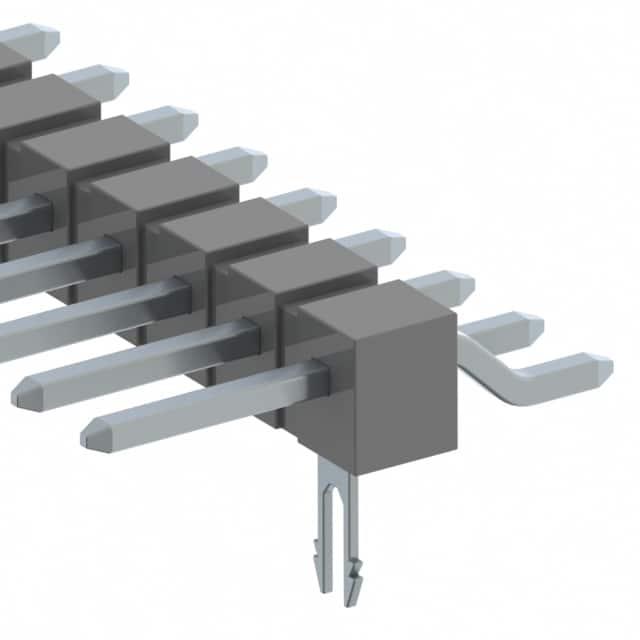

TSM-112-01-T-SH-LC

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Header,Push-Pull 1 12pin 推挽式 Male Pin 黑色 贴片安装 30.48mm(长度)*10.92mm(高度)
供应商型号: 200-TSM11201TSHLC
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 TSM-112-01-T-SH-LC

TSM-112-01-T-SH-LC概述

    电子元器件产品技术手册:TSM系列

    1. 产品简介


    本手册介绍的是TSM系列(TSM–116–02–S–DV–LC, TSM–121–01–T–SV等)电子元器件。这类产品属于SMT .025" SQ POST HEADER类,主要应用于通信设备、工业控制设备及消费电子等领域。它们通过提供稳定可靠的连接,确保系统运行的稳定性。

    2. 技术参数


    - 引脚配置:每行02至36个引脚
    - 针高:可选高度为0.230英寸(5.84毫米)、0.320英寸(8.13毫米)、0.420英寸(10.67毫米)或0.120英寸(3.05毫米)
    - 绝缘材料:黑色液态晶聚合物
    - 终端材料:磷青铜
    - 镀层:金(Au)或锡(Sn)覆盖镍(Ni)镀层,厚度为50微英寸(1.27微米)
    - 工作温度范围:锡镀层:-55°C至+105°C;金镀层:-55°C至+125°C
    - 电压等级:475 VAC -SV/-DV与BCS或SSM匹配时
    - 认证合规性:符合RoHS标准

    3. 产品特点和优势


    - 耐用性:采用磷青铜作为终端材料,并通过金或锡镀层增加抗腐蚀性。
    - 多样化配置:多种引脚高度选择,满足不同应用场景的需求。
    - 广泛兼容性:可与SSW、SSQ、SSM等多种部件相匹配,具有较高的互换性和通用性。
    - 高可靠性:设计用于长时间连续工作的环境,确保了出色的使用寿命。

    4. 应用案例和使用建议


    - 应用场景:适用于各类需要高速信号传输的场景,如服务器、路由器等数据中心设备。
    - 使用建议:在安装过程中,建议使用专用的工具和工艺以确保焊接质量和装配的一致性。考虑到引脚布局和尺寸差异,应根据具体应用需求选择合适的型号。

    5. 兼容性和支持


    - 兼容性:该系列产品可与多个品牌和类型的电子组件兼容,如Samtec自家的其他产品线。
    - 支持和服务:Samtec提供全面的技术文档和支持服务,帮助客户解决在使用过程中的任何问题。

    6. 常见问题与解决方案


    - 问题一:接触不良
    - 解决方案:检查焊点是否牢固,必要时重新焊接;确认引脚高度是否正确。
    - 问题二:装配不整齐
    - 解决方案:使用适当的装配工具,并遵循正确的装配步骤;确认是否需要额外的校准措施。
    - 问题三:过热损坏
    - 解决方案:使用散热片或风扇改善散热条件;确保负载不超过额定值。

    7. 总结和推荐


    综上所述,TSM系列电子元器件凭借其高性能、高可靠性以及广泛的适用性,在众多行业中表现出色。针对复杂多变的应用需求,提供了多样化的解决方案。对于寻求高品质连接解决方案的企业和个人来说,它无疑是一个值得信赖的选择。我们强烈推荐在未来的项目中考虑使用此产品。

TSM-112-01-T-SH-LC参数

参数
排数 1
触头端接 -
针脚数 12pin
类型 Header,Push-Pull
颜色 黑色
触头类型 Male Pin
紧固类型 推挽式
长*宽*高 30.48mm(长度)*10.92mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

TSM-112-01-T-SH-LC厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TSM-112-01-T-SH-LC数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC TSM-112-01-T-SH-LC TSM-112-01-T-SH-LC数据手册

TSM-112-01-T-SH-LC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.093 ¥ 17.6858
57+ $ 1.8144 ¥ 15.3317
114+ $ 1.5984 ¥ 13.5065
513+ $ 1.4256 ¥ 12.0463
1007+ $ 1.134 ¥ 9.5823
2014+ $ 0.945 ¥ 7.9853
5016+ $ 0.819 ¥ 6.9206
10013+ $ 0.735 ¥ 6.2108
库存: 47
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 17.68
