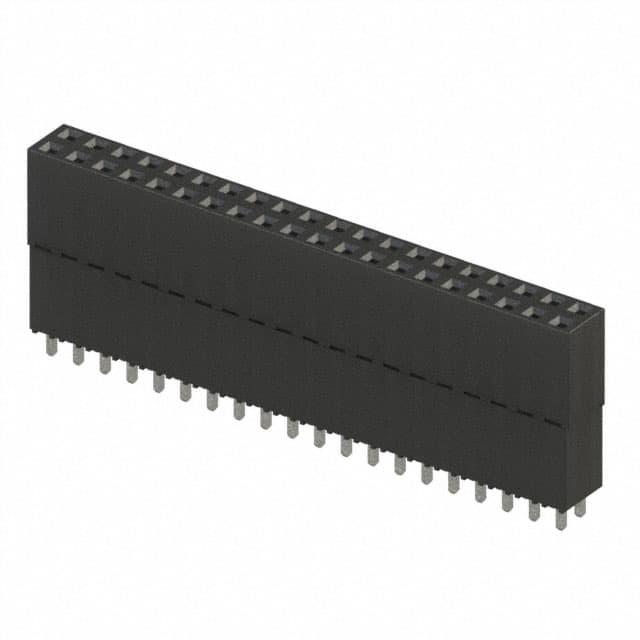

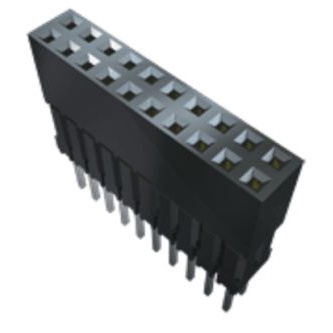

ESQ-120-33-L-D

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距40p双排排母 板对板, ESQ系列, 直角, 通孔安装
供应商型号: ET-2779447
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 ESQ-120-33-L-D

ESQ-120-33-L-D概述


    产品简介


    产品概述
    本文将介绍的是Samtec公司生产的ESW和ESQ系列的连接器产品。ESW(Solder Tail)和ESQ(Square Tail)系列产品在设计上具备多种尺寸和配置选项,广泛应用于嵌入式计算、电信设备和工业自动化等领域。
    主要功能
    - 高电流承载能力
    - 自锁定结构
    - 适用于不同类型的插针布局
    - 支持多种尾部处理方式,如焊接和锁紧引线
    应用领域
    这些连接器主要用于PC/104™标准接口的连接,如J1/P1和J2/P2堆叠通过型和非堆叠通过型连接器。此外,它们还广泛用于自嵌套插座应用中,以提高设备的可靠性和灵活性。

    技术参数


    基本规格
    - 插头宽度:2.54 mm (0.100") 和 5.08 mm (0.200")
    - 接触材料:磷青铜
    - 绝缘材料:黑色玻璃填充聚酯
    - 极化选项:可选
    - 插入深度:3.68 mm (0.145") 至 6.35 mm (0.250")
    电气特性
    - 标准插入力和低插入力版本
    - 电流承载能力:ESW/TSW 5.2 A/每针(双针供电),ESQ/TSW 5.7 A/每针(双针供电)
    - 电压等级:550 VAC(与TSW或ESQ配合使用时)
    工作环境
    - 操作温度范围:-55 °C 至 +125 °C(金接触面)或 -55 °C 至 +105 °C(锡接触面)
    - 罗氏合规:是
    - 最大循环次数:100次(10 μ" (0.25 µm) 金接触面)

    产品特点和优势


    - 高可靠性:具有100次的最大循环次数,确保长期稳定的连接性能。
    - 多种配置选择:提供单行、双行和三行排列,以及不同的长度和尾部处理选项。
    - 易于安装:提供标准插入力和低插入力版本,方便不同应用场合的选择。
    - 广泛的应用场景:适用于PC/104标准的连接器,特别是在嵌入式计算和工业自动化领域。

    应用案例和使用建议


    应用案例
    - PC/104™ J1/P1:“堆叠通过”型连接器,采用标准插入力(ESQ-132-14-G-D)和低插入力(ESQ-132-39-G-D)版本。
    - PC/104™ J2/P2:“堆叠通过”型连接器,标准插入力(ESQ-120-14-G-D)和低插入力(ESQ-120-39-G-D)版本。
    使用建议
    - 在设计电路板时,应考虑到连接器的插入力,避免过度施力导致接触不良。
    - 确保在高温环境下正确安装和使用,防止接触面失效。

    兼容性和支持


    兼容性
    - 这些连接器可以与TSW、MTSW、EW、MTLW、TSS、ZSS、TSM、DW、ZW、HW、TSSH和HTSS等型号的连接器配合使用。
    - 提供多种尾部处理方式,如焊接和锁紧引线,以满足不同的安装需求。
    支持信息
    - 详细的技术规格和认证信息可在官方网站查询([www.samtec.com](http://www.samtec.com))。
    - 提供详细的安装指导和技术支持服务。

    常见问题与解决方案


    问题一:插入力过高
    解决方法:检查连接器的尾部处理方式和插入深度,确保符合标准。如果需要降低插入力,可以选择低插入力版本。
    问题二:接触不良
    解决方法:确保接触面干净无尘,并检查是否有正确的插入力和插入深度。必要时,重新插拔连接器。
    问题三:最大循环次数减少
    解决方法:在使用过程中定期检查连接器的状态,确保其在规定的最大循环次数内使用。

    总结和推荐


    综合评估
    ESW和ESQ系列连接器凭借其高电流承载能力和多样的配置选项,在工业自动化和嵌入式计算领域表现出色。它们不仅能够适应广泛的环境条件,还提供了多种安装和使用选项,为用户提供了极大的灵活性。
    是否推荐
    我们强烈推荐使用ESW和ESQ系列连接器,特别是在要求高可靠性和多样性的应用场景中。对于需要精确控制插入力和操作温度的系统,这些连接器无疑是最佳选择之一。

ESQ-120-33-L-D参数

参数
防护等级 -
类型 Elevated Socket,Push-Pull
颜色 黑色
触头镀层厚度 - 配接 250nm
间距-配接 2.54mm
排数 2
额定电流 5.7A
触头镀层 - 配接
针脚数 40pin
长*宽*高 50.5mm(长度)*4.95mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
