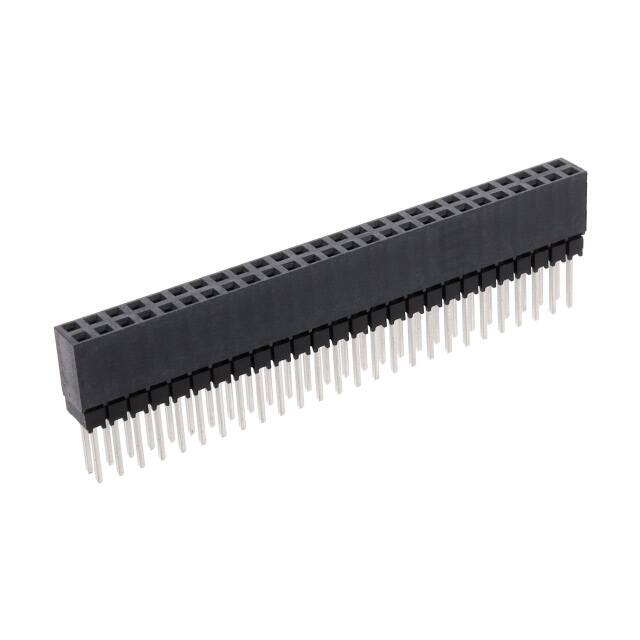

ESQ-126-13-L-D

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Elevated Socket,Push-Pull 2 52pin 推挽式 Forked 黑色 通孔安装
供应商型号: 200-ESQ12613LD
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 ESQ-126-13-L-D

ESQ-126-13-L-D概述


    产品简介


    本文介绍的是Samtec公司的ESQ和ESW系列电子元器件。这些产品属于(2.54 mm) .100"引脚间距的自巢式插座,主要应用于嵌入式系统和高密度连接需求的场合。ESQ和ESW系列具有高电流承载能力和宽温度范围的工作能力,特别适用于工业控制、通信设备、航空航天及医疗设备等领域。

    技术参数


    - 连接器类型:ESQ(方形尾部)、ESW(焊接尾部)
    - 引脚间距:(2.54 mm) .100"
    - 针数:1至36个针
    - 行数:单行、双行、三行
    - 接触材料:磷青铜
    - 镀层选项:金(Au)或锡(Sn)覆50 µ" (1.27 µm) 镍
    - 电流承载能力:ESQ/TSW为5.7 A/针(两针通电),ESW/TSW为5.2 A/针(两针通电)
    - 电压等级:550 VAC
    - 工作温度范围:-55 °C至+125 °C(金),-55 °C至+105 °C(锡)
    - 插入深度:(3.68 mm) .145" 至 (6.35 mm) .250"
    - 最大循环次数:100次(10 µ" (0.25 µm) 金)

    产品特点和优势


    - 高可靠性:能够在极端环境下稳定工作。
    - 高电流承载能力:5.7 A/针(ESQ/TSW),确保在高电流应用中的可靠性。
    - 广泛的应用范围:适用于工业、通信、航空航天及医疗设备。
    - 多种配置选择:包括单行、双行、三行,以及不同的引脚数和镀层选项,满足多样化需求。

    应用案例和使用建议


    这些连接器广泛应用于PC/104™ J1/J2/P1/P2接口。例如,ESQ-132-14-G-D是标准插入力版本的连接器,适用于需要标准插入力的应用;而ESQ-132-39-G-D则是低插入力版本,适合需要减少插拔力的应用。为了确保最佳性能,建议在设计时考虑连接器的插入深度和接触材料的耐温范围。

    兼容性和支持


    - 兼容性:这些连接器可以与TSW、MTSW、EW、MTLW、TSS、ZSS、TSM、DW、ZW、HW、TSSH、HTSS系列相匹配。
    - 支持:所有部件均符合Samtec公司的规格要求。客户特定要求需经Samtec批准并识别到客户特定图纸中。Samtec提供官方网站www.samtec.com,可以查询完整的规格说明。

    常见问题与解决方案


    1. 问:如何选择合适的镀层?
    - 答:根据应用环境选择镀层,例如在需要更高耐蚀性的环境中选择金镀层。
    2. 问:如何确保连接器的最大循环次数?
    - 答:保持正确的安装和维护,避免过度插拔和外力冲击,以延长连接器的使用寿命。
    3. 问:如何正确处理焊接尾部的连接器?
    - 答:仅采用波峰焊工艺进行焊接,确保焊接质量。

    总结和推荐


    ESQ和ESW系列连接器凭借其高可靠性、广泛的温度适应范围和多样化的配置选择,在工业自动化、通信设备和其他高密度连接需求的应用中表现出色。总体而言,这些连接器是理想的解决方案,非常适合那些需要高性能和可靠性的应用场合。因此,我们强烈推荐使用这些连接器。

ESQ-126-13-L-D参数

参数
针脚数 52pin
类型 Elevated Socket,Push-Pull
颜色 黑色
触头类型 Forked
紧固类型 推挽式
排数 2
触头端接 -
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

ESQ-126-13-L-D厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ESQ-126-13-L-D数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC ESQ-126-13-L-D ESQ-126-13-L-D数据手册

ESQ-126-13-L-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.4535 ¥ 87.7049
24+ $ 8.7804 ¥ 73.6676
56+ $ 7.4844 ¥ 62.7941
104+ $ 6.642 ¥ 55.7264
504+ $ 5.7225 ¥ 48.0118
1000+ $ 4.6725 ¥ 39.2023
2000+ $ 3.507 ¥ 29.4237
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 87.7
